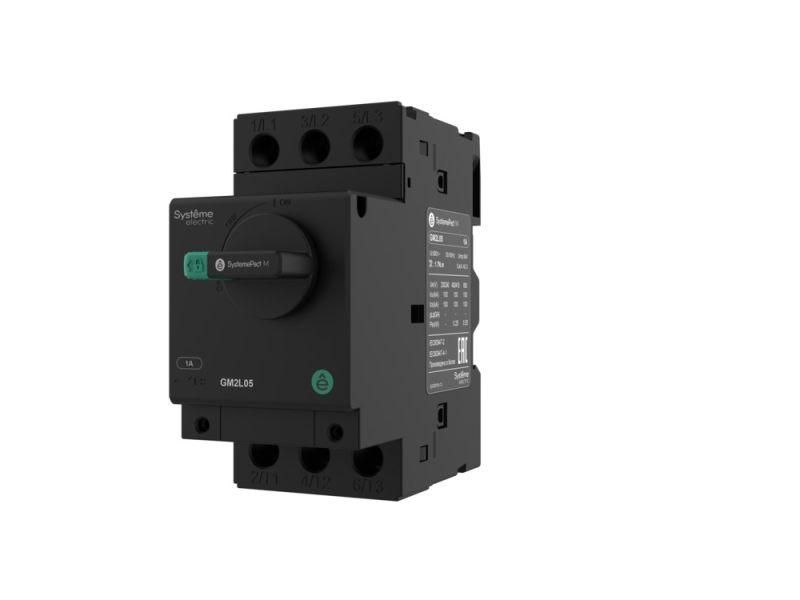

Выключатель автоматический с защ. двигателя GM2L 4.0А магнит. расцеп. поворотн. рокоят. SE GM2L08 APC

Автоматический выключатель защиты двигателя GM2L 4.0А с магнитным расцепителем и поворотной рукояткой - устройство от бренда Systeme Electric для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Артикул gm2l08 предназначен для установки на DIN-рейку или монтажную плату в промышленных системах.

Назначение и область применения

Автоматический выключатель GM2L 4.0А защищает электродвигатели от аварийных ситуаций: короткого замыкания и длительной перегрузки. Устройство применяется там, где требуется точная и быстрая реакция на токовые скачки - например, на станках, насосах, конвейерах, вентиляционных системах. Подходит для промышленного оборудования, инфраструктурных объектов и строительных площадок.

Технические характеристики

• Номинальный ток: 4,0 А - максимальный рабочий ток, при котором выключатель сохраняет работоспособность;
• Магнитный расцепитель - обеспечивает мгновенное отключение при коротком замыкании;
• Рукоятка поворотная - позволяет вручную включить/выключить цепь и визуально определить положение контакта («вкл» / «выкл»);
• Крепление: на DIN-рейку (35 мм) или через винты на монтажную плату;
• Серия: SystemePact GM2L - часть линейки SystemePact MCP, ориентированной на управление и защиту двигателей.

Совместимость и монтаж

GM2L 4.0А совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плату используются два винтовых зажима - они обеспечивают прочное фиксирование даже при вибрациях. Кабельные входы рассчитаны на провода сечением до 2,5 мм2. Перед установкой проверьте соответствие сечения жил и допустимой нагрузки двигателя.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-4-1 для автоматических выключателей и аппаратов управления двигателями. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени при аварии.

Преимущества

• Поворотная рукоятка даёт четкий визуальный контроль состояния аппарата - удобно при обслуживании;
• Электромагнитный расцепитель реагирует на КЗ менее чем за 10 миллисекунд - предотвращает повреждение двигателя;
• Гибкая система крепления (DIN-рейка + винты) позволяет использовать GM2L 4.0А в любых типах щитов и панелей;
• Интеграция в серию SystemePact MCP обеспечивает совместимость с другими компонентами системы управления двигателем.

Ограничения применения

GM2L 4.0А не предназначен для защиты цепей с высокими импульсными токами (например, пусковые токи некоторых асинхронных двигателей выше 6–7×Iн). Также не рекомендуется применять в условиях постоянной влажности без дополнительной герметизации - IP-класс защиты не указан, значит, устройство не имеет специальной защиты от воды и пыли. Не используется как основной рубильник для частого ручного включения/отключения более 10 раз в день - срок службы механики ограничен.

Примеры использования

• Защита маломощного насоса в системе водоснабжения здания;
• Контроль работы вентилятора на промышленном участке;
• Подключение конвейерной ленты с двигателем мощностью до 1,5 кВт;
• Щитовая автоматизация в строительной технике.

Практические советы

• Выбирая GM2L 4.0А, убедитесь, что номинальный ток двигателя не превышает 4,0 А при длительной работе - иначе возможны ложные срабатывания;
• Не используйте этот выключатель вместо теплового реле - он не регулирует время отключения при перегрузке, только мгновенно реагирует на КЗ;
• При монтаже на плату затягивайте винты усилием 0,5–0,7 Нм - избыточный момент может повредить контактные элементы;
• Для частого обслуживания лучше комбинировать GM2L 4.0А с кнопочным постом - так безопаснее и удобнее управлять двигателем.
