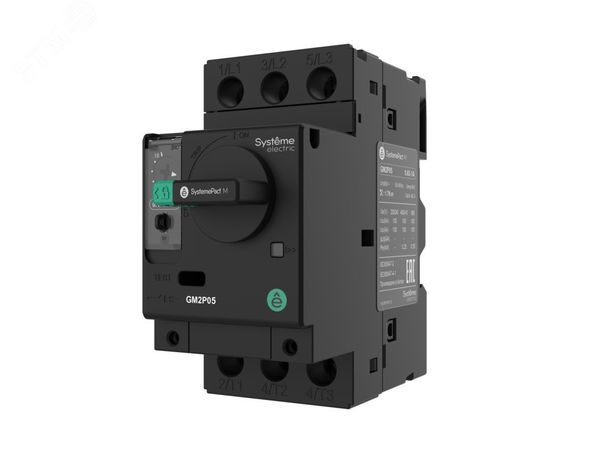

Выключатель автоматический защиты электродвигателя GM2P 4.0-6.3A комбинированный расцепитель поворотная рукоятка SE GM2P10 APC

Автоматический выключатель защиты электродвигателя GM2P 4.0–6.3 A с комбинированным расцепителем и поворотной рукояткой - надёжный элемент для защиты двигателей от перегрузок и КЗ. Бренд Systeme Electric предлагает эту модель в серии SystemePact, артикул gm2p10, как решение для промышленного оборудования, где важна точная настройка и удобство обслуживания.

Назначение и область применения

Автоматический выключатель GM2P 4.0–6.3 A предназначен исключительно для защиты электродвигателей. Он сочетает функции тепловой защиты от длительной перегрузки и магнитной защиты от короткого замыкания. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с высокими пусковыми токами. Применяется на предприятиях промышленности, в инфраструктурных объектах и на стройплощадках.

Технические характеристики

• Рабочий ток регулировки: 4,0 – 6,3 А - позволяет точно адаптировать порог срабатывания под конкретный двигатель;
• Тип расцепителя: комбинированный - совмещает тепловую и магнитную защиты в одном устройстве;
• Управление: поворотная рукоятка - обеспечивает наглядное положение контакта (вкл/выкл/трип) и удобство ручного отключения;
• Монтаж: на DIN-рейку или через винты на монтажную плату - гибкая установка в щитах и корпусах;
• Серия: SystemePact - соответствует требованиям к надёжности и долговечности промышленной автоматики;
• Артикул: gm2p10 - уникальный идентификатор модели в каталоге Systeme Electric.

Совместимость и монтаж

GM2P 4.0–6.3 A совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа на плату используются два винта, расположенные с боков устройства. Учитывайте, что провода должны иметь сечение до 2,5 мм2 - максимальный допустимый размер согласно спецификациям системы. Поворотная рукоятка не требует дополнительного места для поворота - достаточно 90° свободного пространства перед лицевой панелью. Нельзя использовать этот аппарат для защиты неэлектродвигательных нагрузок (например, освещения или нагревателей).

Безопасность и стандарты

Автоматический выключатель GM2P соответствует международным нормам IEC 60947-4-1 и IEC 60947-2 для аппаратов управления и защиты электродвигателей. Обеспечивает класс изоляции II и степень защиты IP20 - защищён от доступа пальцами, но не герметичен. Сертифицирован для работы в условиях температур от -25C до +60C и относительной влажности до 85% без конденсации.

Преимущества

• Комбинированный расцепитель снижает количество компонентов в цепи - меньше точек отказа;
• Регулируемый ток срабатывания (4,0–6,3 А) позволяет точно настроить защиту под реальные условия эксплуатации двигателя;
• Поворотная рукоятка даёт визуальный контроль состояния аппарата даже в плохо освещённом месте;
• Гибкий монтаж - можно фиксировать как на рейке, так и на плате, что удобно при модульной сборке шкафов;
• Интеграция в серию SystemePact обеспечивает совместимость с другими элементами этой линейки - упрощает проектирование и сервис.

Ограничения применения

• Не предназначен для защиты однофазных бытовых приборов или осветительных сетей;
• Не имеет встроенного термостата или дистанционного управления - требуется внешняя автоматизация для удалённого контроля;
• Не рассчитан на частые включения/выключения более 10 раз в час - это сокращает срок службы механических контактов;
• Не работает при напряжении ниже 200 В переменного тока - минимальный порог удержания контактов выше этого значения;
• Не подлежит ремонту - при выходе из строя необходимо заменить полностью.

Примеры использования

• Защита трёхфазного асинхронного двигателя мощностью 1,5 кВт на конвейере в пищевой промышленности;
• Контроль пуска насоса в системе водоснабжения здания с плавным увеличением нагрузки;
• Стартовая защита вентилятора в HVAC-системе, где возможны скачки тока при запуске;
• Установка в распределительном щите на заводе с использованием DIN-рейки и совместимых контакторов Series PACT.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 4,0–6,3 А. Если ток выше - выбирайте другую модель;
• Настройку тока срабатывания выполняйте после подключения двигателя, используя тестовый режим с пуском под нагрузкой;
• При монтаже на плату соблюдайте рекомендованное усилие затяжки винтов - не более 0,5 Нм, чтобы не повредить корпус;
• Поворотная рукоятка должна быть легко доступна для оператора - не закрывайте её крышками или другими элементами;
• Для продления срока службы избегайте установки рядом с источниками тепла или вибраций - они влияют на работу теплового расцепителя.
