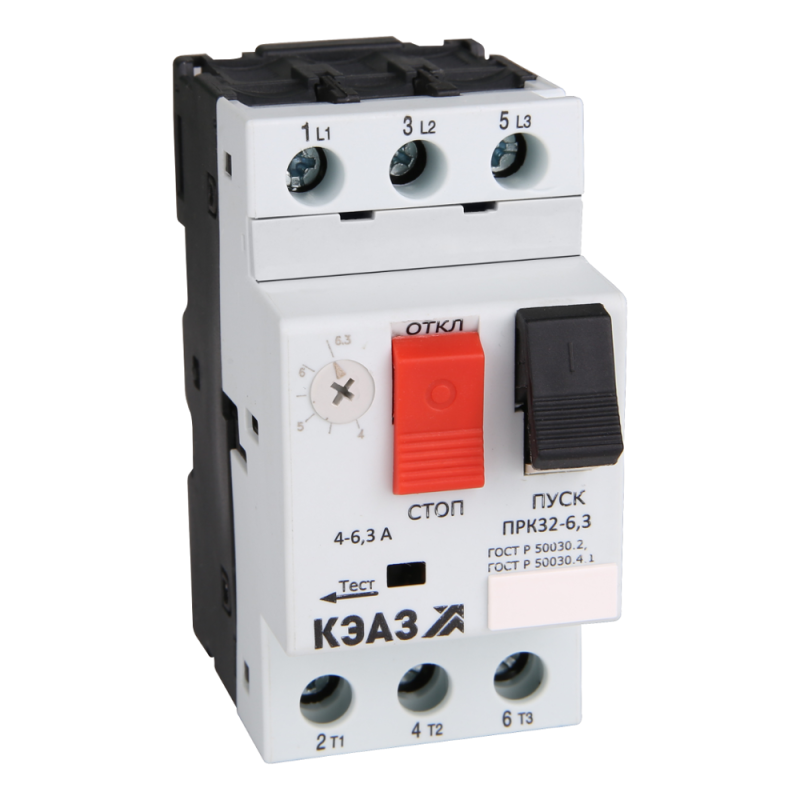

Пускатель ПРК32-6,3 | 269924 КЭАЗ

Пускатель ПРК32-6,3 от КЭАЗ - это трёхполюсный автоматический выключатель с термомагнитным расцепителем, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 6,3 А, монтируется на DIN-рейку и соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.4.1. Пускатель ПРК32-6,3 применяется в системах управления промышленными механизмами, где важна надёжная и точная защита.

Назначение и область применения

Пускатель ПРК32-6,3 предназначен для коммутации и защиты электродвигателей переменного тока. Он обеспечивает двойную защиту: от длительных перегрузок (термическая) и от внезапных коротких замыканий (магнитная). Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями мощностью до 3 кВт при напряжении 400 В.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение: 690 В
• Номинальный ток: 6,3 А
• Количество полюсов: 3
• Номинальная мощность (AC-3, 400 В): 3 кВт
• Отключающая способность: 100 кА
• Тип расцепителя: термомагнитный
• Диапазон регулировки тока перегрузки: 4–6,3 А
• Уставка срабатывания магнитного расцепителя: 88,2 А
• Термозащита: да
• Чувствительность к обрыву фазы: да
• Степень защиты: IP20 (защита от прикосновений и ограниченный доступ пыли)
• Количество нормально открытых контактов: 3
• Тип присоединения: винтовые зажимы
• Способ монтажа: на DIN-рейку (класс 35 мм)
• Конструкция: встраиваемое устройство
• Тип элемента управления: клавишный переключатель
• Диапазон рабочих температур: от –20 до +60 C
• Нормативные документы: ГОСТ Р 50030.2, ГОСТ Р 50030.4.1

Совместимость и монтаж

Пускатель ПРК32-6,3 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения проводов используются винтовые зажимы, допускающие сечение жил до 2,5 мм2. Обязательно соблюдайте правильное затягивание винтов: недостаточное усилие вызывает нагрев, избыточное - повреждение контактной группы. Устройство не требует внешнего питания - работает автономно за счёт энергии сети.

Безопасность и стандарты

Пускатель ПРК32-6,3 сертифицирован по российским стандартам ГОСТ Р 50030.2 и ГОСТ Р 50030.4.1, которые соответствуют международному IEC 60947-4-1. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - применение возможно только внутри закрытых щитов. Автоматическое отключение при обрыве фазы снижает риск выхода двигателя из строя.

Преимущества

• Двухступенчатая защита: термическая - против перегрузок, магнитная - против КЗ
• Регулируемый порог тепловой защиты (4–6,3 А) - можно точно адаптировать под конкретный двигатель
• Высокая отключающая способность (100 кА) - безопасно работает даже в сетях с высокими токами КЗ
• Функция защиты от обрыва фазы - предотвращает перегрев двигателя при работе на двух фазах
• Компактные габариты - экономят место в шкафу
• Индикация состояния через положение клавиши - легко определить, включен ли прибор

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Максимальная рабочая температура +60 C - не рекомендуется установка рядом с источниками с сильным теплоизлучением
• Подходит только для двигателей с номинальным током до 6,3 А; для более мощных - нужен другой пускатель (например, ПРК32-32 или выше)
• Не является пускателем с функцией реверса - для изменения направления вращения требуется внешний реверсивный контрактор
• Не поддерживает дистанционное управление - управление только механическое через клавишу

Примеры использования

• Защита маломощного насоса в системе водоснабжения (мощность ~2,2 кВт)
• Контроль работы вентилятора в HVAC-системе
• Управление и защита конвейера на пищевом производстве
• Щит управления для станка с ЧПУ с двигателем 3 кВт
• Автоматизация ленточных транспортеров в складских комплексах

Практические советы

• Выбирая пускатель ПРК32-6,3, проверьте, чтобы номинальный ток двигателя не превышал 6,3 А - иначе защита будет некорректной
• Настройте уставку тепловой защиты в диапазоне 4–6,3 А согласно паспортным данным двигателя - лучше всего по значению тока холостого хода
• При использовании в условиях колебаний напряжения убедитесь, что питание находится в пределах 690 В максимум
• Не используйте этот пускатель вместо рубильника - он не предназначен для частого ручного включения/выключения под нагрузкой
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых циклах включения
• При необходимости замены - используйте оригинальные запчасти от КЭАЗ, чтобы сохранить соответствие стандартам
