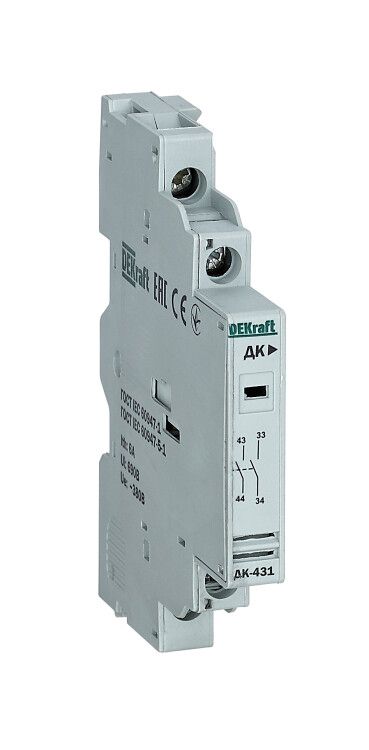

Контакт дополнительный боковой 2НО для ВА-431 | 21270DEK DEKraft APC

Контакт дополнительный боковой 2 нормально открытых для ВА-431 от DEKraft (арт. 21270dek) - модульный компонент, предназначенный для передачи сигнала о состоянии автоматического выключателя ВА-431. Устанавливается на боковой стороне аппарата и обеспечивает контроль за включением/выключением через внешние цепи управления.

Назначение и область применения

Этот контакт используется для формирования сигналов в системах автоматизации, когда необходимо знать текущее состояние автомата ВА-431 - включен он или отключен. Он не управляет самой нагрузкой, а лишь передает информацию: например, в PLC, пульт управления или световую индикацию. Подходит для применений в промышленной автоматике: станках, насосах, конвейерах, где требуется удалённый контроль работы тепловой защиты двигателя.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО)
• Номинальное напряжение: 690 В
• Номинальный коммутируемый ток: 6 А
• Ширина по габаритам: 9 мм
• Модульная ширина: 0,5 М (соответствует половине стандартного модуля)
• Серия: ДК-431 (DEKraft)
• Установка: исключительно с левой стороны автомата ВА-431

Совместимость и монтаж

Контакт дополнительный боковой 2 нормально открытых для ВА-431 совместим только с автоматическими выключателями серии ВА-431 от DEKraft. Для установки необходимо:

• Отключить питание и убедиться, что автомат находится в отключенном положении;
• Снять крышку корпуса автомата (при необходимости);
• Вставить контакт в специальный фиксирующий паз слева от основного механизма;
• Закрепить до щелчка - контакт должен плотно сесть и не болтаться;
• Подключить провода к клеммам контакта - они расположены сбоку и доступны после установки.

Не устанавливайте этот контакт на другие модели автоматов - он не подходит по форме и механическому интерфейсу.

Особенности конструкции

Контакты работают в паре с механизмом расцепления ВА-431: даже если рукоятка выключателя зафиксирована в положении «взведено» (например, при ручном срабатывании), контакты всё равно переключаются при реальном отключении. Это гарантирует точную передачу состояния, а не просто положения рукоятки.

Преимущества

• Высокая надёжность механической связи с основным аппаратом - нет зависимости от внешних датчиков.
• Интегрированная конструкция минимизирует риск ошибочного подключения.
• Работает при высоких напряжениях до 690 В - подходит для трёхфазных сетей промышленного типа.
• Малые габариты (0,5 М) позволяют использовать его там, где важно экономить место в распределительном щите.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 6 А ограничен только для управляющих сигналов.
• Не работает с другими сериями автоматов, кроме ВА-431.
• Установка возможна только с левой стороны - правосторонняя версия не выпускается.
• Не рассчитан на частые ручные переключения - предназначен для передачи состояния, а не для оперативного управления.

Примеры использования

• Сигнал «Автомат отключён» на панели управления станка.
• Логирование сработавших защит в SCADA-системе.
• Индикация горящего светодиода «Стоп» при аварийном отключении двигателя.
• Блокировка запуска другого оборудования, пока ВА-431 не восстановлен.

Практические советы

• Перед монтажом проверьте, что контакт действительно соответствует вашему ВА-431 - некоторые аналоги имеют другой профиль крепления.
• При подключении используйте жилы сечением до 1,5 мм2 - более толстые провода могут повредить клеммы.
• Если нужен контакт НЗ (нормально замкнутый) - выбирайте другую модель из серии ДК-431, так как данный артикул имеет только НО.
• Не применяйте в средах с постоянными вибрациями выше допустимого уровня - хотя контакт механически прочен, длительные удары могут вызвать ложные срабатывания.
