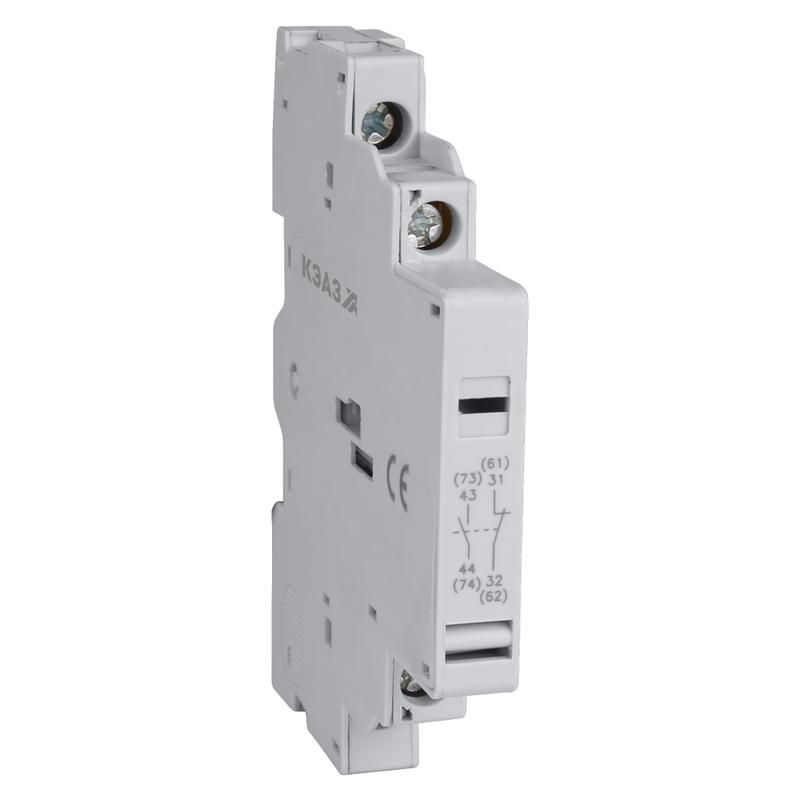

Контакт вспомогательный боковой КВБ32-20 | 270388 КЭАЗ

Контакт вспомогательный боковой КВБ32-20 от КЭАЗ - это компонент для расширения функциональности автоматических выключателей и контакторов серии ПРК. Он устанавливается сбоку на основной аппарат и передаёт сигнал о состоянии его контактов в цепь управления, например, для индикации или логики работы системы.

Назначение и область применения

Контакт вспомогательный боковой КВБ32-20 используется для передачи информации о положении главных контактов аппарата - включено/выключено. Он не управляет нагрузкой, а лишь формирует слаботочные сигналы для схем управления, контроля и аварийной сигнализации. Применяется совместно с контактными устройствами серии ПРК, установленными в щитах управления, на станках, конвейерах, системах вентиляции и других объектах промышленной автоматизации.

Технические характеристики

• Тип: контакт вспомогательный, боковой монтаж
• Количество нормально открытых (НО) контактов: 2
• Номинальный рабочий ток: 3,3 А при переменном токе AC-15, 230 В
• Способ монтажа: установка сбоку на корпус основного устройства
• Тип подключения: винтовые зажимы
• Переключающие контакты: отсутствуют - только вспомогательные
• Контакты сигнала неисправности: отсутствуют

Совместимость и монтаж

Контакт вспомогательный боковой КВБ32-20 совместим только с аппаратами серии ПРК от КЭАЗ, имеющими соответствующую боковую фиксирующую планку. Монтаж выполняется путём защёлкивания на специальный крепёжный выступ справа или слева от основного контактора или автомата. Подключение проводов осуществляется через винтовые зажимы - необходимо затянуть их до надёжного контакта, но без избыточного усилия, чтобы не повредить пластмассовый корпус. Убедитесь, что основной аппарат полностью закреплён до установки КВБ32-20.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-5-1 для вспомогательных контактов. Рабочее напряжение 230 В переменного тока и ток 3,3 А обеспечивают безопасную работу в типичных промышленных схемах управления. Не предназначен для коммутации силовых цепей - только для слаботочных сигналов.

Преимущества

• Удобная боковая установка - не требует демонтажа основного аппарата
• Два независимых НО контакта позволяют использовать один модуль для нескольких задач (например, индикация + вход в ПЛК)
• Надёжное винтовое подключение - минимизирует риск ослабления контакта при вибрации
• Совместимость с сериями ПРК обеспечивает единый подход к сборке и обслуживанию

Ограничения применения

• Не применяется с аппаратами других производителей - несовместим с аналогами от Schneider, ABB, Legrand и другими
• Не предназначена для коммутации токов выше 3,3 А - использование в силовых цепях приведёт к выходу из строя
• Не имеет контактов для сигнала неисправности - нельзя использовать в системах диагностики отказов
• Требует наличия бокового крепёжного выступа на основном аппарате - не устанавливается на все модели ПРК

Примеры использования

• Подключение к входу ПЛК для отображения состояния включения двигателя
• Запитка индикаторной лампы “Работает” на панели управления
• Формирование сигнала “Аппарат включен” для блокировки другого оборудования
• Связь с реле времени или терморегулятором для последовательного запуска циклов

Практические советы

• Проверьте наличие свободного бокового места на основном аппарате перед заказом - некоторые модели ПРК имеют уже занятые стороны
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• После монтажа проверьте механическую фиксацию: контакт должен плотно сидеть и не шататься
• При замене - отключите питание всей цепи, даже если работает только слаботочная часть
• КВБ32-20 - одноразовый элемент; при повреждении контактов заменяйте весь модуль, а не пытайтесь ремонтировать
