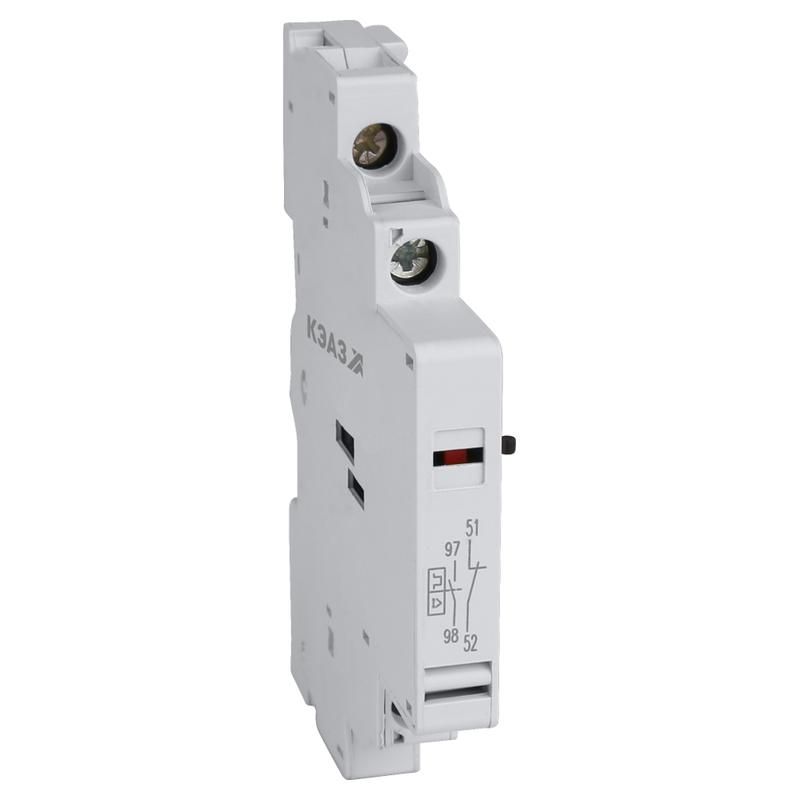

Контакт сигнальный КС32-20 | 270394 КЭАЗ

Контакт сигнальный КС32-20 от КЭАЗ - компактное устройство для передачи сигналов в цепях управления, например, для индикации срабатывания автоматических выключателей. Артикул 270394 относится к серии ПРК и предназначен для надёжной коммутации слаботочных цепей.

Назначение и область применения

Контакт сигнальный КС32-20 используется для включения и отключения управляющих и сигнализационных цепей. Он фиксирует состояние расцепителей автоматических выключателей - например, показывает, когда произошло отключение из-за перегрузки или короткого замыкания. Применяется в щитах управления, на пультах операторов, в системах аварийной сигнализации.

Технические характеристики

• Тип изделия: контакт сигнальный
• Номинальный рабочий ток (Ie): 3,3 А - максимальная нагрузка, которую можно безопасно коммутировать
• Количество нормально открытых (НО) контактов: 2 - два отдельных переключаемых контакта, которые замыкаются при активации
• Количество сигнальных контактов: 1 - один контакт для передачи сигнала состояния (например, “выключатель сработал”)
• Тип подключения: винтовое - надёжное и проверенное соединение с проводами до 2,5 мм2
• Способ монтажа: сбоку - позволяет устанавливать контакт параллельно основному оборудованию, экономя место в шкафу

Совместимость и монтаж

Контакт сигнальный КС32-20 совместим с аппаратами серии ПРК от КЭАЗ, в том числе с автоматическими выключателями и модулями защиты. Монтаж осуществляется сбоку - он крепится к DIN-рейке через специальный защёлкивающий механизм, который обеспечивает жёсткую фиксацию. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что винтовые зажимы плотно затянуты - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и международным стандартам для коммутационных аппаратов низковольтного управления. Работает в условиях, допускаемых для внутренней установки в электрощитах - не предназначен для открытой эксплуатации на улице или во взрывоопасных средах.

Преимущества

• Увеличенная долговечность контактов благодаря материалам с высокой износостойкостью
• Чёткая механическая индикация положения контакта - видно, замкнут он или разомкнут
• Стандартный боковой монтаж легко интегрируется в существующие сборки без доработки шкафа
• Высокая надёжность в условиях колебаний температур и вибраций - типично для промышленных объектов

Ограничения применения

• Не предназначен для работы с переменным током выше 3,3 А - превышение нагрузки приведёт к свариванию контактов
• Не рассчитан на частые включения/отключения более 1000 раз в час - для таких задач нужны реле или контакторы
• Не имеет защиты от внешних воздействий (IP-класс не указан) - требует установки внутри закрытого щита
• Несовместим с монтажом спереди - нельзя использовать вместо контактов с фронтальным креплением

Примеры использования

• Индикация срабатывания автомата в распределительном щите - световая сигнализация горит, когда выключатель отключился
• Подключение к пульту управления станком: сигнал “авария” поступает от КС32-20 при срабатывании теплового расцепителя
• Логическая связь в системе автоматизации: выход КС32-20 подаёт сигнал PLC для регистрации отказа оборудования

Практические советы

• Выбирая КС32-20, убедитесь, что ваш выключатель имеет подходящий крепёжный фланец для бокового монтажа - не все модели поддерживают этот способ
• При подключении проводов не оставляйте оголённые участки длиннее 8–10 мм - это снижает риск пробоя
• Если нужна индикация в двух точках, используйте оба НО контакта - они работают независимо
• Артикул 270394 - это оригинальный продукт КЭАЗ; аналоги могут отличаться габаритами и давлением на зажимы
• Перед первым запуском проверьте работу контакта вручную - переместите рычаг и убедитесь, что сигнал проходит
