Контакт сигнальный КС32-11 | 270393 КЭАЗ

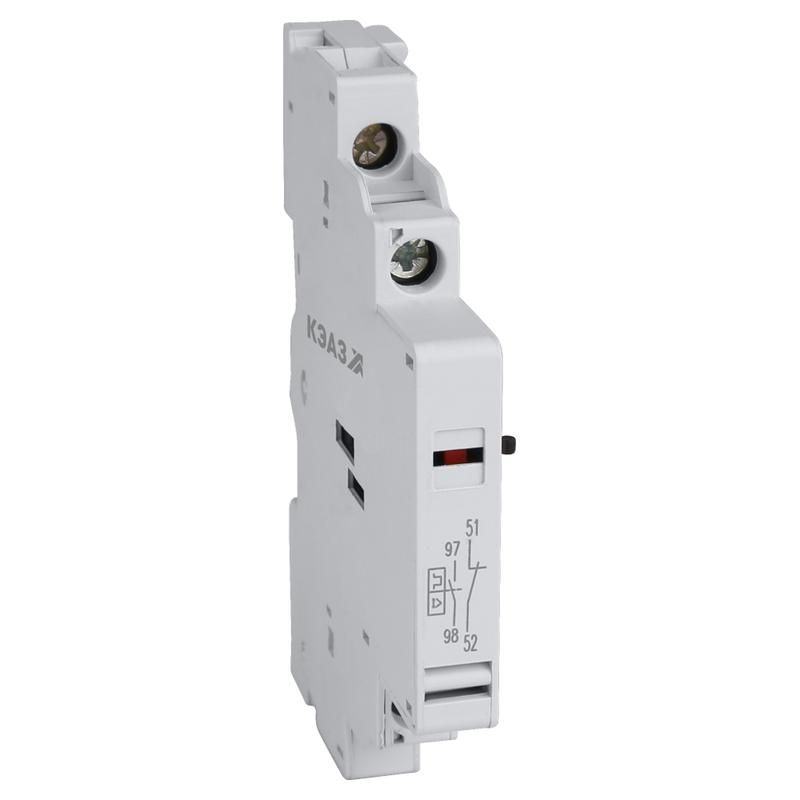

Контакт сигнальный КС32-11 КЭАЗ - это компонент для передачи сигналов о состоянии оборудования, например, срабатывания расцепителя автоматического выключателя. Применяется в системах управления и индикации на промышленном оборудовании. Артикул 270393 относится к серии ПРК завода КЭАЗ.

Назначение и область применения

Контакт сигнальный КС32-11 КЭАЗ предназначен для коммутации слабых токов в цепях управления и индикации. Он фиксирует и передаёт сигнал о том, что произошло срабатывание расцепителя - например, при перегрузке или коротком замыкании. Устанавливается в составе автоматических выключателей серии ПРК и других устройств, где требуется визуальная или удалённая индикация аварийного состояния.

Технические характеристики

• Тип изделия: контакт сигнальный
• Номинальный рабочий ток: 3,3 А - допустимый ток через контакты при нормальной работе
• Количество контактов: 2 (одна пара - нормально разомкнутый и нормально замкнутый)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Способ монтажа: монтаж сбоку - позволяет устанавливать контакт параллельно корпусу устройства, экономя место
• Количество переключателей сигнала неисправности: 1 - один контактный элемент, реагирующий на состояние расцепления

Совместимость и монтаж

Контакт сигнальный КС32-11 КЭАЗ совместим с автоматическими выключателями серии ПРК, в которые он встраивается изначально. Монтаж осуществляется сбоку - для установки необходим доступ к боковой поверхности корпуса аппарата. Подключение выполняется через винтовые зажимы: зачищенный провод вставляется в клемму и затягивается отверткой. Не требует специальных инструментов, но важно соблюдать усилие затяжки - переусердствовать нельзя, чтобы не повредить пластиковую часть клеммы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и другим отечественным нормам для аппаратов низковольтной коммутации. Номинальный ток 3,3 А обеспечивает безопасную работу в цепях индикации, не нагружает силовые контуры. Не предназначен для коммутации нагрузок выше указанного значения - превышение может вызвать сваривание контактов или выход из строя.

Преимущества

• Устойчивость к механическим воздействиям - прочный корпус выдерживает вибрацию на производстве
• Чёткая индикация - контакт срабатывает точно при срабатывании расцепителя, без задержек
• Простота замены - при необходимости можно заменить отдельно, не меняя весь выключатель
• Стандартная совместимость - легко интегрируется в существующие системы на базе ПРК

Ограничения применения

• Не предназначен для работы с переменным током выше 3,3 А - использование в силовых цепях недопустимо
• Не рассчитан на частые переключения - оптимален для однократной или редкой индикации, а не для постоянной коммутации
• Требует установки в предварительно подготовленное гнездо - не является самостоятельным модулем, который можно просто подключить к шине
• Не имеет защиты от внешней среды (IP-класс не указан) - применяется внутри щита, исключающего попадание пыли и влаги

Примеры использования

• Индикация сработавшего теплового расцепителя на станке с ЧПУ
• Подключение к световому индикатору на пульте управления конвейера
• Передача сигнала “неисправность” в систему сбора данных (SCADA) через реле
• Фиксация отказа автомата в распределительном щите на производстве

Практические советы

• При замене контакта КС32-11 КЭАЗ убедитесь, что питание полностью отключено - даже слаботочные цепи могут находиться под потенциалом
• Проверьте посадочное место на предмет деформаций - неплотная посадка может привести к ложному срабатыванию
• Для долгой службы используйте провода с медными жилами, зачищенные на 8–10 мм - слишком длинные или короткие концы снижают надёжность соединения
• Если нужна индикация в нескольких точках - используйте дополнительные реле; сам контакт КС32-11 КЭАЗ не предназначен для ответвлений
• Артикул 270393 - единственный номер для этого типа контакта в серии ПРК. Не путайте с другими модификациями КС32, имеющими иное количество контактов или тип подключения.
