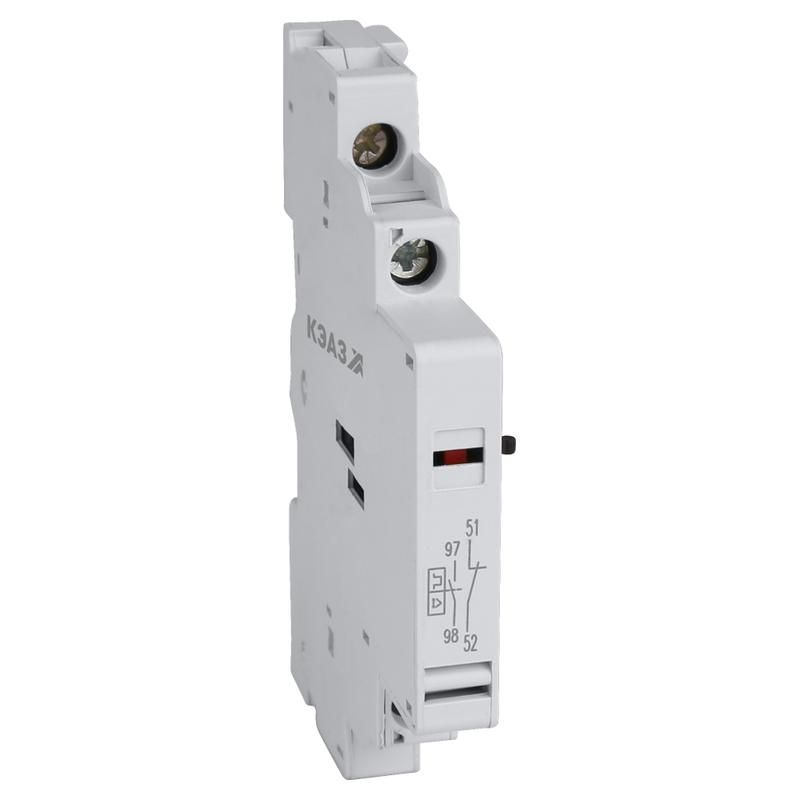

Контакт сигнальный КС32-02 | 270392 КЭАЗ

Контакт сигнальный КС32-02 КЭАЗ - компонент для передачи сигналов в системах автоматизации, используемый для индикации срабатывания расцепителей и коммутации цепей управления. Артикул 270392 относится к серии ПРК и предназначен для надёжной работы в условиях промышленного оборудования.

Назначение и область применения

Контакт сигнальный КС32-02 КЭАЗ применяется для включения и отключения слаботочных цепей управления, например, для передачи сигнала о сработавшем расцепителе автоматического выключателя. Подходит для установки в щитах управления, на пультах контроля и в устройствах автоматики. Часто используется совместно с аппаратами серии ПРК.

Технические характеристики

• Тип изделия: контакт сигнальный
• Номинальный рабочий ток: 3,3 А - допустимая нагрузка для постоянного и переменного тока
• Количество нормально замкнутых (НЗ) контактов: 2 - обеспечивают замыкание цепи при обычном состоянии
• Количество сигнальных контактов: 1 - отдельный контакт для индикации состояния
• Тип подключения: винтовое - позволяет надёжно закрепить провода без пайки
• Способ монтажа: монтаж сбоку - устанавливается параллельно основному устройству, экономя место внутри шкафа

Совместимость и монтаж

Контакт сигнальный КС32-02 КЭАЗ рассчитан на установку в корпуса аппаратов серии ПРК. Монтаж выполняется сбоку - требуется свободное пространство около боковой поверхности аппарата. Для подключения используются винтовые зажимы: зачищенный провод до 1,5 мм2 фиксируется затяжкой винта. Убедитесь, что посадочные габариты соответствуют месту установки - не все модели ПРК поддерживают этот тип контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и другим отечественным стандартам на аппараты управления. Работает в температурном диапазоне, предусмотренном для промышленной среды. Не имеет защиты от внешних воздействий - не предназначен для открытой установки без корпуса.

Преимущества

• Увеличивает функциональность автоматических выключателей - даёт возможность удалённо отслеживать состояние расцепления
• Надёжная винтовая клемма снижает риск ослабления контакта при вибрации
• Монтаж сбоку позволяет сохранить доступ к лицевой панели и не перегружать пространство спереди
• Стандартная конструкция обеспечивает взаимозаменяемость с аналогичными элементами серии ПРК

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 3,3 А исключает использование в цепях питания двигателей или нагревателей
• Не имеет степени защиты IP - требует установки внутрь герметичного шкафа или корпуса
• Поддерживается только в аппаратах серии ПРК; несовместим с другими сериями без адаптеров
• Не рекомендован для частых операций включения/выключения - ограниченный ресурс контактов

Примеры использования

• Индикация срабатывания автомата в щите освещения - сигнал на лампу или PLC
• Автоматическое отключение станка при перегрузке через контактную группу ПРК
• Передача сигнала “авария” в систему SCADA при отключении теплового расцепителя
• Сигнализация отказа в системе конвейера с использованием нескольких КС32-02 КЭАЗ

Практические советы

• При монтаже проверьте, чтобы винтовые клеммы были плотно затянуты - слабый контакт вызывает нагрев и ложные срабатывания
• Используйте провода с медными жилами и изолированными наконечниками - повышают долговечность соединения
• Не устанавливайте контакт рядом с источниками высоких температур - это сокращает срок службы изоляции
• Для многоканальных решений планируйте расположение всех контактов заранее - монтаж сбоку требует точного соблюдения шага установки
• Артикул 270392 - единственный номер для этого типа контакта; другие артикулы серии ПРК не являются аналогами
