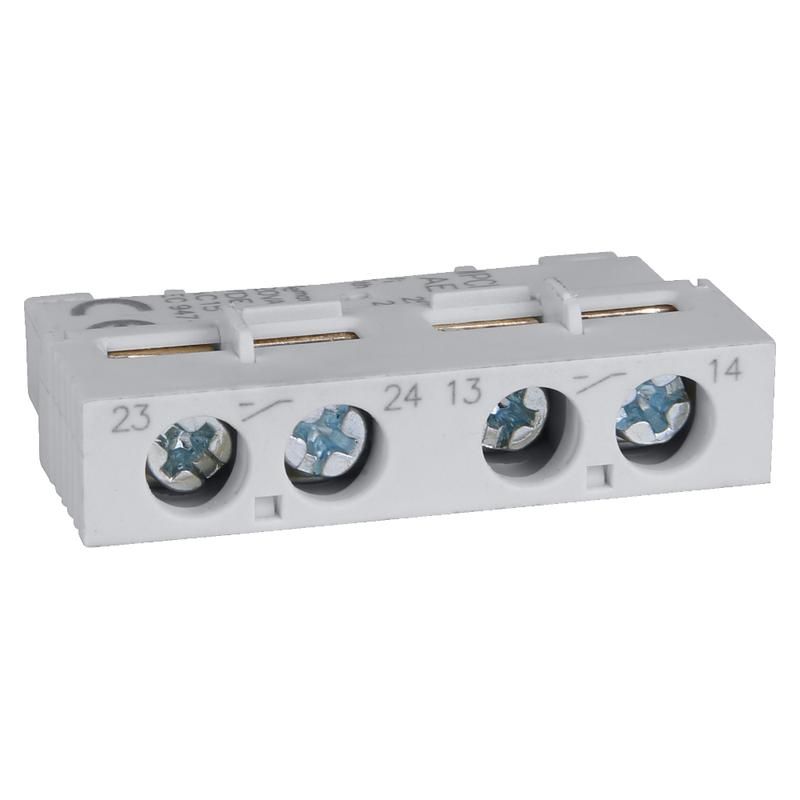

Контакт вспомогательный поперечный КВП32-20 | 270390 КЭАЗ

Контакт вспомогательный поперечный КВП32-20 от КЭАЗ предназначен для передачи сигналов управления в цепях автоматизации, совместим с пускателями серии ПРК. Этот элемент используется для коммутации слаботочных цепей при работе основного аппарата - например, для индикации состояния включения или подачи сигнала в систему контроля.

Назначение и область применения

Контакт вспомогательный поперечный КВП32-20 применяется в качестве вторичного коммуникационного элемента в составе магнитных пускателей серии ПРК. Он не управляет силовой нагрузкой, а лишь передает информацию о состоянии основного устройства - включено/выключено - в системы управления, контроллеры, индикаторы или реле. Подходит для использования в промышленной автоматике: на станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Количество нормально разомкнутых контактов: 2
• Количество нормально замкнутых контактов: 0
• Номинальный рабочий ток (AC-15, 230 В): 3,3 А
• Тип подключения: винтовые зажимы
• Способ монтажа: фронтальная установка
• Тип изделия: контакт вспомогательный
• Количество переключающих контактов: 0
• Количество переключателей сигнала неисправности: 0

Значение AC-15 указывает на класс нагрузки - управление катушками реле и маломощными устройствами переменного тока. Максимальная допустимая мощность - около 760 Вт при 230 В.

Совместимость и монтаж

Контакт вспомогательный поперечный КВП32-20 совместим исключительно с пускателями серии ПРК, имеющими соответствующую фронтальную площадку для установки вспомогательных контактов. Установка выполняется путём вставки контакта в специальный паз на лицевой стороне пускателя - без инструментов. Соединение проводов осуществляется через винтовые клеммы, доступные после снятия крышки. Диаметр жил - до 2,5 мм2. Для надёжности рекомендуется использовать изолированные наконечники.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов низковольтного управления. Применяется в соответствии с правилами безопасности для оборудования до 1000 В переменного тока. Не предназначено для работы во взрывоопасных средах.

Преимущества

• Увеличивает функциональность пускателей ПРК без изменения габаритов
• Обеспечивает точную передачу сигнала состояния в систему управления
• Простая и быстрая установка - не требует демонтажа пускателя
• Надёжное винтовое соединение снижает риск потери контакта при вибрации

Ограничения применения

• Не работает автономно - только в паре с пускателем ПРК
• Не рассчитан на коммутацию силовых цепей - максимальный ток 3,3 А
• Не поддерживает сигналы неисправности - отсутствуют контакты для диагностики
• Не предназначен для постоянного подключения к высокочастотным или импульсным нагрузкам

Примеры использования

• Подключение к входу PLC для отображения статуса “двигатель запущен”
• Индикация включения через световой индикатор на щите управления
• Логическая связь между несколькими пускателями ПРК в последовательной схеме
• Автоматическое отключение вспомогательных устройств при остановке двигателя

Практические советы

• Перед установкой проверьте, чтобы пускатель ПРК был отключен от сети
• При использовании нескольких контактов - убедитесь, что они установлены в одном направлении (поперечная ориентация)
• Не затягивайте винты слишком сильно - можно повредить пластиковую корпусную часть
• Для длительной эксплуатации в условиях повышенной влажности используйте герметичные клеммные колпачки
• Контакт вспомогательный поперечный КВП32-20 не заменяет реле - он не обеспечивает гальваническую развязку
