Автоматический выключатель для защиты двигателя трехполюсной 6,3-10,0A 100кА ВА-431 - 21229DEK APC

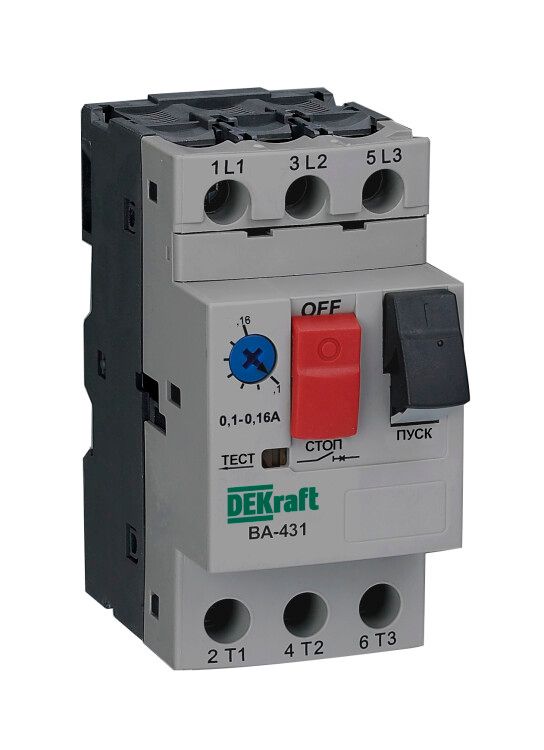

Автоматический выключатель ВА-431 от DEKRAFT предназначен для защиты трёхфазных электродвигателей от перегрузки, короткого замыкания и обрыва фазы. Устройство рассчитано на ток до 10 А, имеет высокую отключающую способность 100 кА и монтируется на DIN-рейку. Надёжная термомагнитная система расцепления обеспечивает точную защиту даже при колебаниях нагрузки.

Назначение и область применения

Автоматический выключатель ВА-431 используется исключительно для защиты трёхфазных асинхронных . Он защищает двигатель от длительного превышения тока (перегрузка), внезапных скачков тока (короткое замыкание) и потери одной из фаз (обрыв фазы). Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных механизмах с постоянным режимом работы.

Технические характеристики

• Тип: автоматический выключатель с термомагнитным расцепителем
• Количество полюсов: 3 - соответствует трёхфазной сети
• Номинальный ток: 10 А (диапазон регулировки уставок: 6–10 А)
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока
• Отключающая способность: 100 кА - способен безопасно отключить сверхтоки при аварийном КЗ
• Защита от обрыва фазы: да - автоматически отключается при потере одной из фаз
• Монтаж: на DIN-рейку типа TS35
• Подключение проводов: винтовые зажимы, допустимый диапазон сечений - 1,0–6,0 мм2
• Управление: клавишный рычаг для ручного включения/выключения
• Степень защиты: IP20 - защита от контакта с внутренними частями и предметами более 12 мм, но не герметична
• Конструкция: стационарная - не предусматривает быстроразъёмное подключение
• Материал корпуса: самозатухающая пластмасса - снижает риск распространения пламени

Совместимость и монтаж

Автоматический выключатель ВА-431 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные однопроволочные или многожильные провода сечением от 1 до 6 мм2. Перед затяжкой зажимов проверьте надёжность контакта - слабое соединение вызывает нагрев и выход из строя. Монтаж выполняйте после полного отключения питания. Обязательно соблюдайте полярность подключения входа и выхода - хотя устройство не требует её строгого соблюдения, рекомендовано сохранять последовательность для удобства обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм безопасности для аппаратов защиты двигателей. Самозатухающий материал корпуса повышает пожаробезопасность. Отключение при обрыве фазы предотвращает перегрев и пробой обмоток двигателя. Однако устройство не является полноценным тепловым реле - функция защиты от перегрузки реализована через бимetalлический элемент внутри автомата, что делает его менее чувствительным к малым долгосрочным перегрузкам по сравнению с отдельными тепловыми реле.

Преимущества

• Интегрированная защита от обрыва фазы - экономит двигатель без необходимости внешнего реле контроля фаз
• Высокая отключающая способность (100 кА) - гарантирует безопасность даже в мощных промышленных системах
• Регулируемые уставки тока (6–10 А) - позволяют точно адаптировать защиту под конкретный двигатель
• Простой монтаж на DIN-рейку - совместим с большинством щитов и шкафов
• Компактный размер и прочный корпус - устойчив к механическим воздействиям в условиях производства

Ограничения применения

• Не применяется для защиты однофазных устройств - только для трёхфазных двигателей
• IP20 не позволяет использовать во влажных средах, на улице или в помещениях с повышенной запылённостью
• Не поддерживает дистанционное управление - требуется ручное включение/выключение
• Не имеет сигнализационных контактов - нельзя подключить индикацию состояния без дополнительных модулей
• Не предназначен для частого включения/выключения - не рассчитан на оперативное коммутирование, только для защиты

Примеры использования

• Электропривод насоса воды в системе водообеспечения завода
• Трёхфазный компрессор в pneumatic-станции
• Ленточный конвейер на пищевом производстве
• Фрезерный станок с ЧПУ
• Вентилятор охлаждения технологического оборудования

Практические советы

• Выбирая ВА-431, убедитесь, что номинальный ток двигателя попадает в диапазон 6–10 А. Превышение этого значения сделает защиту некорректной.
• Перед первым запуском проверьте положение регулятора тока - он должен быть установлен на значение чуть выше рабочего тока двигателя (например, если двигатель потребляет 8,2 А, установите 8,5–9,0 А).
• Не используйте провода меньше 1 мм2 - они плохо фиксируются в зажимах и перегреваются.
• Если нужна индикация срабатывания или удалённое управление - выбирайте версию с дополнительными аксессуарами (контакты, кнопки, блокировки).
• Обслуживание: периодически осматривайте зажимы на наличие окисления и следов перегрева - особенно важны при работе в условиях высоких температур окружающей среды.
