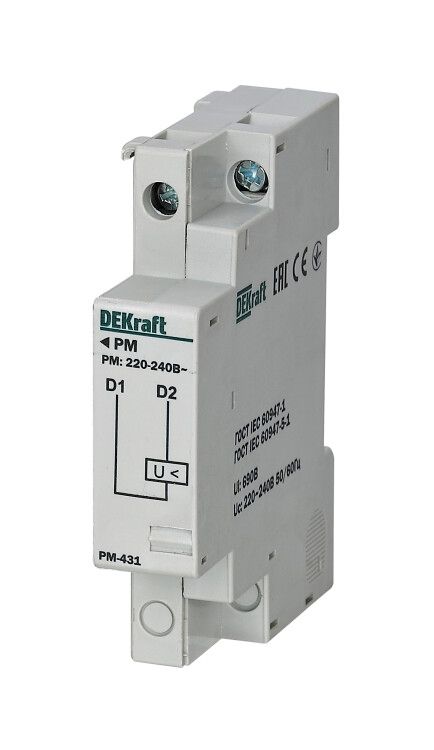

Расцепитель минимального напряжения 220-240 В для ВА-431 | 21261DEK DEKraft APC

Расцепитель минимального напряжения 220-240 В для ВА-431 - устройство для удалённого отключения автомата ВА-431 при падении напряжения ниже порогового уровня. Применяется в системах управления энергообеспечением оборудования. Бренд DEKRAFT, артикул 21261dek.

Назначение и область применения

Расцепитель минимального напряжения РМ-431 предназначен для автоматического отключения трёхполюсного автоматического выключателя ВА-431 при снижении напряжения в сети ниже установленного предела. Это защищает оборудование от работы при недостаточном питании, что может вызвать перегрев, повреждение двигателей или некорректную работу контроллеров. Устройство устанавливается в правую часть корпуса автомата ВА-431 и работает совместно с ним как единая система.

Технические характеристики

• Тип: Шунтовой расцепитель минимального напряжения
• Номинальное напряжение: 220 В переменного тока (работает в диапазоне 220–240 В)
• Порог срабатывания: 70–110% от номинала - то есть отключение происходит при падении напряжения до 154 В и ниже
• Ширина модуля: 18 мм - соответствует стандартной ширине одного модуля DIN-рейки
• Количество сигнальных контактов: 0 - сигнал о состоянии отключения не передаётся
• Тип совмещаемого устройства: Модульный автоматический выключатель ВА-431

Совместимость и монтаж

Расцепитель РМ-431 совместим исключительно с автоматическими выключателями серии ВА-431 от DEKRAFT. Он фиксируется механически в правой части корпуса автомата - место установки указано производителем. Подключение питания осуществляется через два внешних провода к клеммам расцепителя. Напряжение подаётся параллельно цепи управления, а не последовательно с нагрузкой. После установки необходимо проверить, чтобы механизм расцепления свободно перемещался и не препятствовал работе рычага автомата.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для расцепителей малых автоматических выключателей. Не содержит взрывоопасных компонентов. Работает в условиях, допустимых для внутренней установки в электрошкафах класса защиты IP20.

Преимущества

• Обеспечивает надёжное отключение при просадках напряжения - важна для чувствительного оборудования
• Не требует внешнего источника питания - работает от сети, которую контролирует
• Интегрированная конструкция - не занимает лишнее место на DIN-рейке
• Простая замена - можно снять и установить без демонтажа всего автомата

Ограничения применения

• Подходит только для автоматов ВА-431 - несовместим с другими сериями (например, ВА-51, АЕ-2040)
• Не имеет сигнальных контактов - нельзя использовать для контроля состояния отключения в системах автоматизации
• Не предназначено для постоянного включения/выключения - частые срабатывания могут снизить срок службы механизма
• Не работает при полном отсутствии напряжения - требуется минимум 70% от номинала для удержания в активном состоянии

Примеры использования

• Защита насосов и компрессоров от запуска при низком напряжении в сетях с нестабильным питанием
• Автоматическое отключение станков ЧПУ при аварийном падении напряжения
• Энергосбережение в производственных линиях - отключение неосновных потребителей при снижении мощности
• Системы резервирования - отключение основного питания при переходе на генератор, если напряжение ещё не достигло нормы

Практические советы

• Перед установкой проверьте, что напряжение в сети находится в рабочем диапазоне 220–240 В - иначе расцепитель может не включиться
• Учитывайте посадочный размер: расцепитель занимает один модуль (18 мм) справа от ВА-431 - планируйте расположение других устройств на рейке
• При использовании в помещениях с высокой влажностью обеспечьте герметичность шкафа - сам расцепитель не имеет защиты выше IP20
• Не используйте вместо него термореле или другие типы расцепителей - они решают другую задачу
• Проверяйте работоспособность после монтажа: искусственно снижайте напряжение до 150 В - автомат должен отключиться
