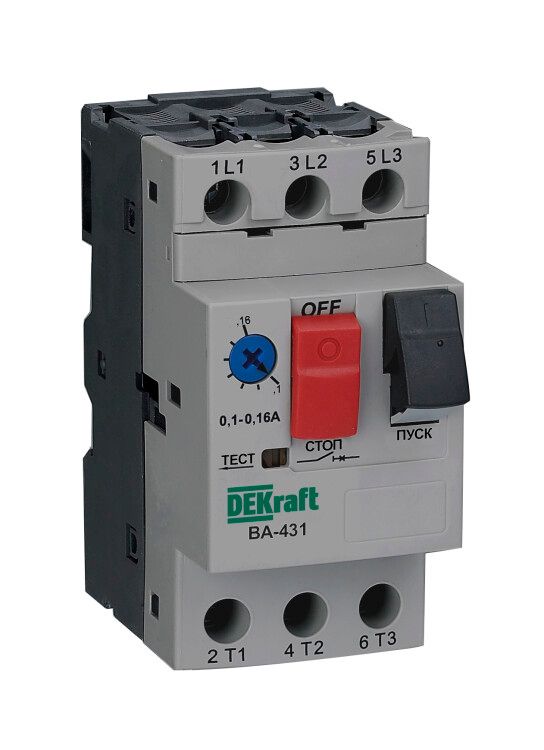

Автоматический выключатель для защиты двигателя трехполюсной 0,1-0,16A 100кА ВА-431 - 21220DEK APC

Автоматический выключатель для защиты двигателя ВА-431 от DEKRAFT предназначен для надёжного управления и защиты трёхфазных асинхронных двигателей мощностью до 0,16 А от перегрузок, коротких замыканий и обрыва фазы. Устройство смонтировано на DIN-рейку, имеет компактную конструкцию и подходит для установки в щитах промышленного оборудования.

Назначение и область применения

ВА-431 используется исключительно для защиты трёхфазных электродвигателей малой мощности - например, насосов, вентиляторов, конвейеров, станков. Он обеспечивает одновременную защиту от перегрузки, короткого замыкания и потери одной из фаз. Применяется в системах управления, где требуется точная настройка порога срабатывания в пределе 0,1–0,16 А. Подходит для стационарной установки в распределительных шкафах, не предназначен для частого ручного включения/выключения.

Технические характеристики

• Номинальный ток: 0,16 А (диапазон регулировки - 0,1–0,16 А)
• Количество полюсов: 3 (для трёхфазных сетей)
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 100 кА - высокий уровень защиты даже при серьёзных КЗ
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от КЗ
• Термозащита: да - реагирует на длительную перегрузку за счёт биметаллической пластины
• Защита от обрыва фазы: да - автоматически отключает питание при потере одной из фаз
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Максимальное сечение провода: 1,0 – 6,0 мм2 (винтовые зажимы)
• Способ монтажа: на DIN-рейку 35 мм
• Управление: клавишный рычаг - удобно визуально определить положение “Вкл./Выкл.”
• Конструкция: стационарная - не предусматривает съёмные модули
• Материал корпуса: самозатухающая пластмасса - снижает риск распространения пламени

Совместимость и монтаж

ВА-431 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные жилы сечением от 1,0 до 6,0 мм2. Надёжно затягивайте винты - слабый контакт вызывает нагрев и выход из строя. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54. Не рекомендуется устанавливать рядом с источниками сильного тепла или в местах постоянной вибрации. Обязательно проверьте соответствие номинального тока двигателя значению 0,1–0,16 А перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-4-1. Самозатухающий материал корпуса повышает пожаробезопасность. Защита от обрыва фазы предотвращает перегрев и пробой обмоток двигателя. Отключение при КЗ происходит быстрее 10 мс благодаря магнитному расцепителю. Сертифицирован для работы в условиях промышленного производства.

Преимущества

• Точная настройка тока срабатывания в узком диапазоне 0,1–0,16 А - идеальна для маломощных двигателей
• Обеспечивает комплексную защиту: перегрузка + КЗ + обрыв фазы - всё в одном устройстве
• Высокая отключающая способность (100 кА) гарантирует безопасность даже в сетях с большими токами КЗ
• Клавишный механизм позволяет легко контролировать состояние аппарата визуально
• Корпус из самозатухающего материала увеличивает срок службы и снижает риски возгорания

Ограничения применения

• Не для токов выше 0,16 А - выбирайте другую модель при больших нагрузках
• IP20 - нельзя использовать во влажных помещениях, на улице или в пыльных средах без дополнительной защиты
• Не рассчитан на частое коммутирование - не является контактором, только защитным аппаратом
• Работает только в трёхфазных сетях - не подходит для однофазных потребителей
• Нельзя менять настройки тока после сборки - уставка фиксирована внутри корпуса

Примеры использования

• Щит управления микроскопическим конвейером на пищевом производстве
• Защита трёхфазного насоса в системе орошения с мощностью менее 0,16 А
• Электропривод вентилятора в HVAC-системе промышленного здания
• Подключение мини-станка с ЧПУ в мастерской с ограниченным энергопотреблением

Практические советы

• Перед первым запуском проверьте, что ток двигателя попадает в диапазон 0,1–0,16 А - иначе защита будет некорректной
• При использовании нескольких ВА-431 от DEKRAFT в одном щите соблюдайте минимальный интервал между аппаратами - не менее 10 мм для теплоотвода
• Не забудьте подписать каждый автомат - особенно важно при наличии множества одинаковых моделей
• Для удалённого управления можно дополнительно заказать вспомогательные контакты (по запросу)
• Проверяйте плотность затяжки винтов каждые 6 месяцев - ослабление контакта часто становится причиной отказа
