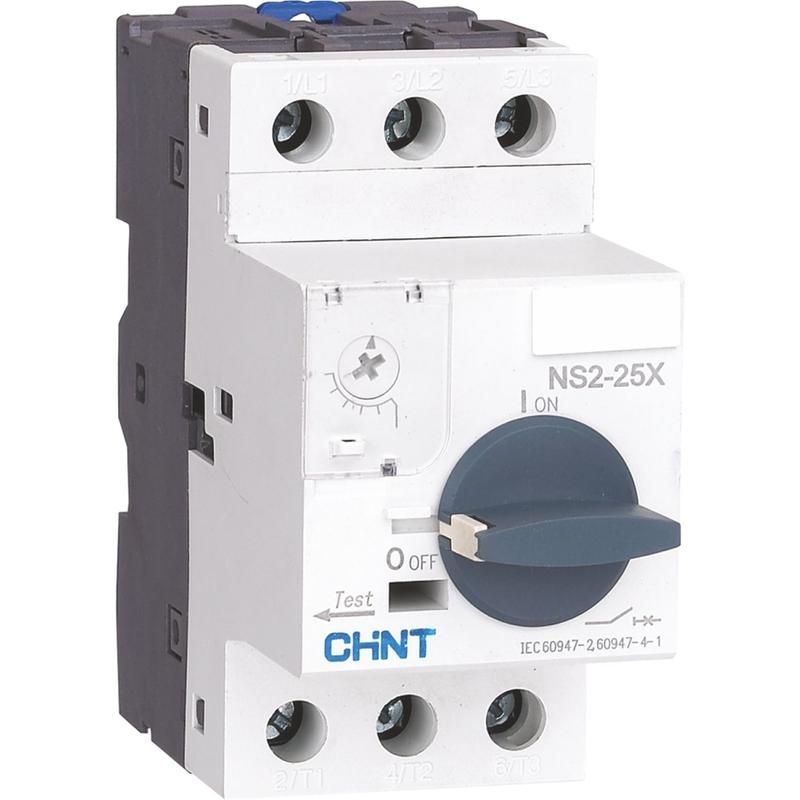

Выключатель автоматический защиты двигателя NS2-25X 0.1-0.16A с поворотной ручкой (R) | 495176 CHINT

Автоматический выключатель для защиты двигателя 0.1–0,16 А NS2-25X с поворотной ручкой (R) от бренда CHINT предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Модель из серии NS2(X) обеспечивает точную настройку и простую эксплуатацию в промышленных условиях.

Назначение и область применения

Этот автоматический выключатель используется исключительно для защиты трёхфазных электродвигателей малой мощности - от 0,1 до 0,16 А. Он сочетает функции тепловой и магнитной защиты, что делает его идеальным решением для оборудования, где важна точная адаптация под нагрузку. Подходит для станков, насосов, компрессоров, конвейеров и других устройств с частыми пусками.

Технические характеристики

• Номинальный ток: 0,16 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания.
• Тип расцепителя: термомагнитный - защищает от длительных перегрузок (термическая часть) и внезапных КЗ (магнитная часть).
• Количество полюсов: 3 - полностью соответствует требованиям трёхфазных сетей.
• Отключающая способность: 100 кА - способен безопасно прервать даже самые большие токи короткого замыкания.
• Рабочее напряжение: 230–690 В - совместим с большинством промышленных сетей переменного тока.
• Диапазон регулировки тока КЗ: 1,5–23 А - позволяет точно настроить чувствительность к короткому замыканию под конкретный двигатель.
• Термозащита: да - предотвращает перегрев двигателя при длительной перегрузке.
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной из фаз, защищая двигатель от перегрузки и выхода из строя.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов более 12,5 мм; не защищён от пыли и воды.
• Конструкция: стационарный - устанавливается в щите и не предусматривает возможность перемещения после монтажа.
• Управление: поворотная ручка - удобна для ручного включения/выключения и визуального определения состояния (вкл./выкл.).
• Подключение: винтовое - надёжное, требует правильного затягивания клемм.

Совместимость и монтаж

Автоматический выключатель NS2-25X с поворотной ручкой (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода должны иметь сечение, соответствующее допустимому для номинала 0,16 А (обычно 0,5–1,5 мм2). Убедитесь, что все контакты плотно затянуты, чтобы избежать нагрева. Нельзя использовать этот аппарат в качестве основного рубильника - он предназначен только для защиты двигателя, а не для частых операционных коммутаций.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1 и IEC 60947-2 для автоматических выключателей двигателей. Применяет принципы двойной защиты, предусмотренные стандартами безопасности для промышленного электрооборудования. Сертифицирован для работы в контролируемых средах с уровнем загрязнения 2.

Преимущества

• Высокая точность настройки тока срабатывания КЗ - можно адаптировать под любой двигатель в диапазоне 0,1–0,16 А.
• Защита от обрыва фазы снижает риск дорогостоящего ремонта моторов.
• Поворотная ручка обеспечивает четкий визуальный контроль состояния аппарата.
• Максимальная отключающая способность (100 кА) гарантирует безопасность даже при аварийных режимах.
• Совместимость с сериями NS2(X) позволяет легко заменить или расширить систему защиты.

Ограничения применения

• Не применяется для защиты цепей освещения, бытовых приборов или неэлектродвигательных нагрузок.
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - требуется помещение с контролируемой средой.
• Нельзя использовать при температуре ниже –25 C или выше +60 C - указанные условия эксплуатации не обеспечивают стабильную работу.
• Не предназначен для частого ручного включения/выключения - это сокращает срок службы механизма.
• Номинальный ток 0,16 А ограничен - не подходит для двигателей свыше 0,16 А.

Примеры использования

• Малый насос для системы охлаждения станка с потребляемым током 0,12 А.
• Компрессор в лаборатории, запускающийся несколько раз в день.
• Ленточный конвейер с двигателем 0,15 А, работающий в цеху с постоянной температурой и отсутствием пыли.
• Привод шлюзового клапана в системе вентиляции.

Практические советы

• Перед установкой проверьте реальный ток двигателя - он должен попадать в диапазон 0,1–0,16 А, иначе защита будет некорректной.
• Настройте ток срабатывания КЗ в соответствии с паспортными данными двигателя - используйте диапазон 1,5–23 А.
• При монтаже не перетягивайте винты - это повредит контактные площадки и вызовет перегрев.
• Если двигатель часто перегружается, проверьте механическую часть привода - возможно, проблема не в электрике, а в нагрузке.
• Для обслуживания отключите питание и убедитесь, что ручка находится в положении “OFF” - это минимизирует риск поражения током.
• Замена этого автомата возможна другим изделием серии NS2(X) с аналогичными параметрами - совместимость внутри серии сохраняется.
