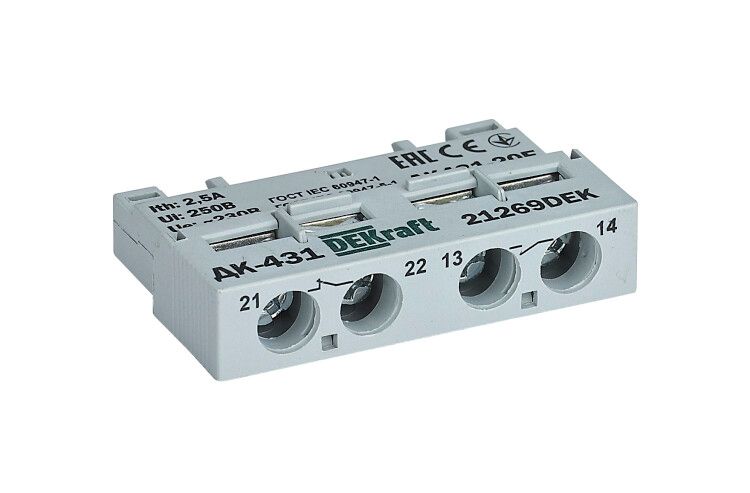

Контакт дополнительный фронтальный 1НО+1НЗ для ВА-431 | 21269DEK DEKraft APC

Контакт дополнительный фронтальный 1НО+1НЗ для ВА-431 от DEKraft (артикул 21269dek) предназначен для передачи сигналов о состоянии главных контактов автомата - включен или выключен. Устанавливается на модульные выключатели серии ВА-431, обеспечивая управление и контроль в цепях вторичной коммутации.

Назначение и область применения

Этот контакт используется для передачи информации о положении главных контактов автоматического выключателя ВА-431 в системы управления, сигнализации или защиты. Подходит для подключения к реле времени, контроллерам, световым индикаторам, панелям управления. Применяется в распределительных щитах, на станках, конвейерах, системах аварийного отключения - там, где требуется удалённый контроль состояния автомата.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Общее количество переключающих контактов: 2
• Номинальное напряжение: до 690 В
• Тип напряжения управления: переменный и постоянный ток (AC/DC)
• Модульная ширина: 0,5 М (занимает половину стандартного модуля)
• Ток термической стойкости: 2,5 А
• Тип установки: фронтальная - монтируется на лицевую сторону автомата ВА-431
• Серия: ДК-431 F (DEKraft)

Совместимость и монтаж

Контакт дополнительный фронтальный 1НО+1НЗ для ВА-431 совместим только с автоматическими выключателями серии ВА-431 от DEKraft. Установка выполняется вручную: контакт плотно защёлкивается на фронтальной части корпуса автомата, не требует инструментов. Кабель подводится через боковые клеммы - провода фиксируются винтовым зажимом. Обязательно проверьте, что основной автомат находится в отключённом положении перед установкой.

Преимущества

• Фронтальное расположение позволяет легко подключить провода без вскрытия щита
• Устойчив к механическим воздействиям - надёжно работает при частых срабатываниях
• Работает при любом положении рукоятки, включая взведённое - сигнал всегда актуален
• Малая занимаемая ширина (0,5 М) экономит место в щите
• Поддерживает AC/DC - гибкая интеграция в разные системы управления

Ограничения применения

• Не совместим с другими сериями автоматов - только ВА-431
• Номинальный рабочий ток ограничен 2,5 А - нельзя использовать для силовой нагрузки
• Не предназначен для работы в условиях повышенной вибрации без дополнительной фиксации
• Не имеет IP-защиты - применяется только внутри закрытых щитов

Примеры использования

• Индикация “Выключено” на панели оператора через лампу, подключённую к НЗ-контакту
• Автоматическое отключение насоса при срабатывании автомата - сигнал с НО-контакта запускает реле
• Логирование состояния оборудования в PLC: входы контроллера получают данные с обоих контактов
• Система безопасности: предотвращение запуска станка, пока автомат не включён (контроль по НО)

Практические советы

• Перед монтажом убедитесь, что выключатель ВА-431 полностью отключён - риск поражения током!
• Проверьте посадочные места на автоматах: они должны быть чистыми и не повреждёнными
• Для долговечности используйте жилы сечением не более 1,5 мм2 - соответствуют клеммам этого контакта
• Если нужна изоляция клемм - применяйте специальные крышки для модульных контактов DEKraft
• Не путайте с задними контактами - фронтальные модели (F) удобнее для обслуживания
