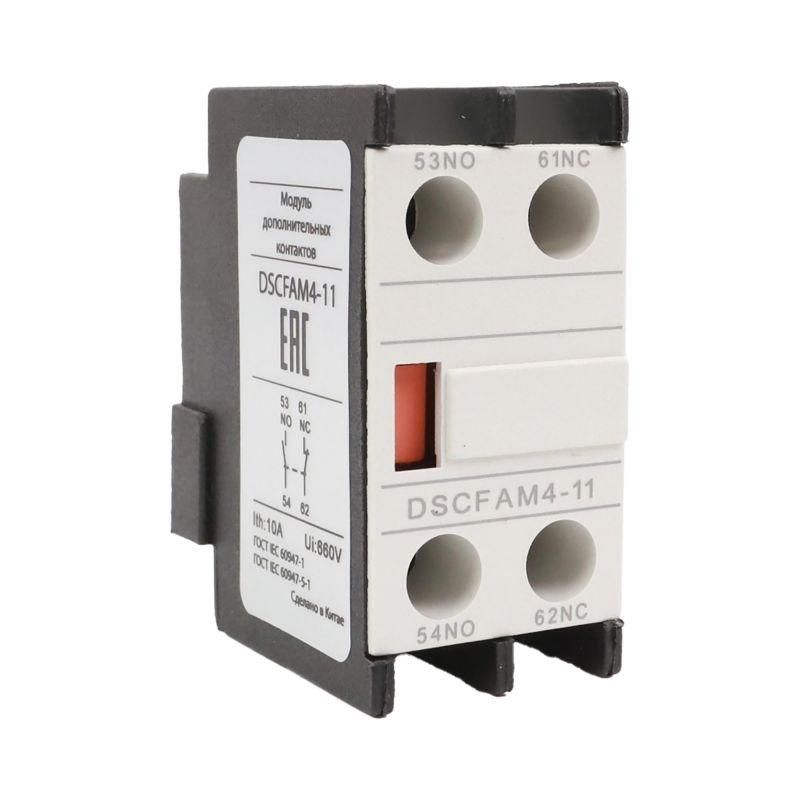

Контакт фронтальный дополнительный 1НО+1НЗ для DSC115-800 YON DSCFAM4-11 ДКС

Контакт фронтальный дополнительный для DSC115-800 1 нормально открытый + 1 нормально закрытый DKC - модуль расширения для управления цепями сигнализации и логики в контакторах серии DSC115-800. Артикул dscfam4-11 обеспечивает надёжную передачу состояния контактора в управляющие системы, совместим с контактными системами DKC и YON.

Назначение и область применения

Этот контакт фронтальный дополнительный для DSC115-800 1 нормально открытый + 1 нормально закрытый DKC используется для передачи информации о состоянии основного контактора - например, включён/выключен - в цепи автоматизации, сигнализации или защиты. Подходит для установки на контакторы DSC115-800, где требуется контроль работы через внешние устройства: реле, контроллеры, индикаторы, панели управления. Применяется в промышленной автоматике: на конвейерах, насосных станциях, системах вентиляции, станках с ЧПУ.

Технические характеристики

• Тип изделия: контакт дополнительный фронтального монтажа
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Номинальный рабочий ток: 10 А
• Способ монтажа: фронтальная установка - крепится прямо на лицевую панель контактора
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2

Совместимость и монтаж

Контакт фронтальный дополнительный для DSC115-800 1 нормально открытый + 1 нормально закрытый DKC совместим исключительно с контактными сериями DSC115–DSC800 от DKC/YON. Устанавливается на фронтальной стороне контактора без инструментов - защёлкивается в специальные направляющие. Максимально допустимое количество таких модулей на один контактор - два блока по четыре контакта каждый, поэтому этот модуль можно использовать параллельно с другими дополнительными контактами. Для монтажа отключите питание, выровняйте модуль по пазам и слегка надавите до щелчка. После установки проверьте плотность затяжки винтов подключения - перетягивать нельзя, чтобы не повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Рабочее напряжение рассчитано на переменный ток до 690 В и постоянный - до 250 В. Конструкция выполнена из самозатухающего поликарбоната, что снижает риск распространения пламени при аварии.

Преимущества

• Фронтальный монтаж позволяет устанавливать и менять контакт без демонтажа самого контактора
• Чёткая механическая связь с основным контактом гарантирует точное соответствие состояний
• Винтовой тип подключения обеспечивает долговечное соединение даже при вибрациях
• Поддерживает комбинированное использование с другими модулями - до 8 контактов на одном контакторе

Ограничения применения

• Не предназначен для управления силовыми цепями - максимальная нагрузка 10 А, только вспомогательные цепи
• Работает только с контактами серии DSC115–DSC800; несовместим с другими брендами или старыми моделями DKC
• Не рекомендован для установки в средах с частыми ударными нагрузками без дополнительной виброизоляции
• Не имеет защиты от брызг воды - IP-класс не указан, не применяется во влажных помещениях без корпуса

Примеры использования

• Сигнализация включения насоса: НО-контакт запускает индикатор, НЗ-контакт отключает аварийный сигнал при остановке
• Логика безопасности: НЗ-контакт размыкает цепь питания другого оборудования при отключении главного контактора
• Автоматизация конвейера: состояние контактора передаётся в ПЛК для учёта времени работы и диагностики отказов

Практические советы

• Перед установкой убедитесь, что свободны все гнёзда на фронтальной панели контактора - некоторые модели уже заняты заводскими модулями
• При использовании нескольких контактов следите за тем, чтобы не превысить суммарную нагрузку на механизм - максимум два блока на один контактор
• Для длительной эксплуатации используйте провода с медными жилами и термоусадочные наконечники - это предотвращает ослабление винтовых соединений
• Проверяйте целостность контактов мультиметром после монтажа - особенно важно при работе с чувствительной логикой
• Артикул dscfam4-11 - единственный подходящий вариант для этой функциональности в серии YON pro 115А–800А; другие номера не имеют нужного сочетания НО+НЗ
