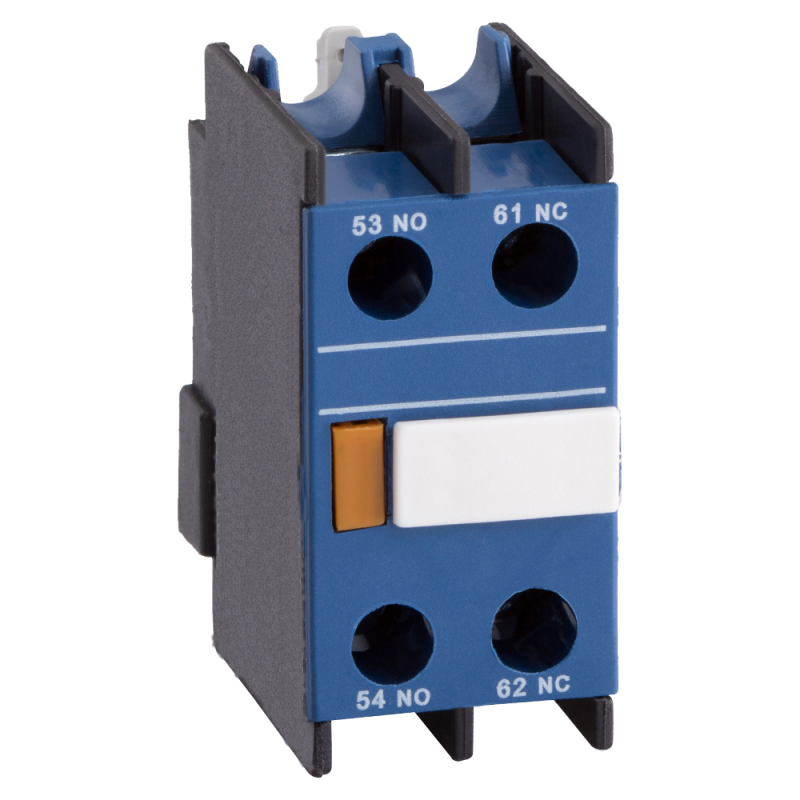

Блок дополнительный контактный OptiStart E LAEN11 (1НО+1НЗ) КЭАЗ 333076

Блок дополнительный контактный (1 нормально открытый + 1 нормально закрытый) КЭАЗ - это компактное устройство для расширения функциональности контакторов OptiStart E LC1E, позволяющее передавать сигналы управления или состояния в цепи автоматизации. Артикул 333076 обеспечивает надёжное подключение в системах с номинальным током до 10 А.

Назначение и область применения

Блок дополнительный контактный (1 нормально открытый + 1 нормально закрытый) КЭАЗ предназначен для установки на фронтальную поверхность контакторов серии OptiStart E LC1E. Он добавляет два вспомогательных контакта - один замыкающий (НО) и один размыкающий (НЗ) - которые используются для передачи информации о состоянии контактора: например, “включён” / “выключен” в системы управления, сигнализации или логических схем.

Подходит для применений в промышленной автоматике: управление станками, конвейерами, насосами, вентиляцией, где требуется контроль работы основного аппарата без подключения к силовым цепям.

Технические характеристики

• Количество нормально открытых контактов: 1
• Количество нормально закрытых контактов: 1
• Номинальный ток: 10 А
• Тип изделия: Блок контактов
• Исполнение: Открытое
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: Защелка - фиксируется на лицевой панели контактора без инструментов
• Количество переключающих контактов: 0 - не имеет собственных переключателей, работает только через контакты контактора
• Количество переключателей сигнала неисправности: 0 - не предоставляет информацию об отказах

Совместимость и монтаж

Блок дополнительный контактный (1 нормально открытый + 1 нормально закрытый) КЭАЗ совместим исключительно с контакторами OptiStart E LC1E. Монтируется на фронтальной стороне корпуса контактора с помощью защелочного механизма - просто совмещаете направляющие и плотно нажимаете до щелчка. Нет необходимости в сверлении, болтах или проводах для крепления.

При монтаже убедитесь, что контактор выключен и отключен от сети. После установки проверьте свободный ход рычага контактора - блок не должен мешать механическому перемещению.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях промышленного освещения и сухих помещений. Степень защиты IP20 допускает использование только внутри шкафов управления, где исключено попадание влаги, пыли и внешних воздействий. Не применяйте в сырых, пыльных или наружных условиях.

Преимущества

• Не требует дополнительного питания - работает за счет механической связи с контактором
• Мгновенная установка без инструментов благодаря защелке
• Чёткая изоляция вспомогательных цепей от силовой - снижает риск помех
• Совместимость с популярной серией OptiStart E LC1E - легко заменить или дополнить существующую систему

Ограничения применения

• Не подходит для контакторов других серий - даже аналогичных по габаритам
• IP20 не позволяет использовать вне электрощита
• Работает только при активном состоянии контактора - не является автономным датчиком
• Не имеет индикации состояния или диагностики неисправностей

Примеры использования

• Сигнал “контактор включён” подаётся на панель оператора для индикации работы станка
• Цепь с НЗ-контактом используется для отключения пускателя при срабатывании термореле
• Обратная связь с контроллером ПЛК для логического анализа цикла запуска/останова
• Передача состояния в систему учёта времени работы оборудования

Практические советы

• Проверяйте соответствие модели контактора - только OptiStart E LC1E. Другие контакторы КЭАЗ имеют другую форму крепления.
• При замене старого блока - отключите питание, снимите старый модуль, затем установите новый. Не используйте силу - он фиксируется точно по форме.
• Для длинных кабелей вспомогательных цепей используйте экранированные провода, чтобы избежать наводок от силовых линий.
• Не перегружайте контакты - максимальный ток 10 А. Для нагрузок выше - применяйте промежуточные реле.
• Артикул 333076 - единственный вариант для этой комбинации НО+НЗ в серии OptiStart E. Аналоги других брендов не подходят по форме и расположению контактов.
