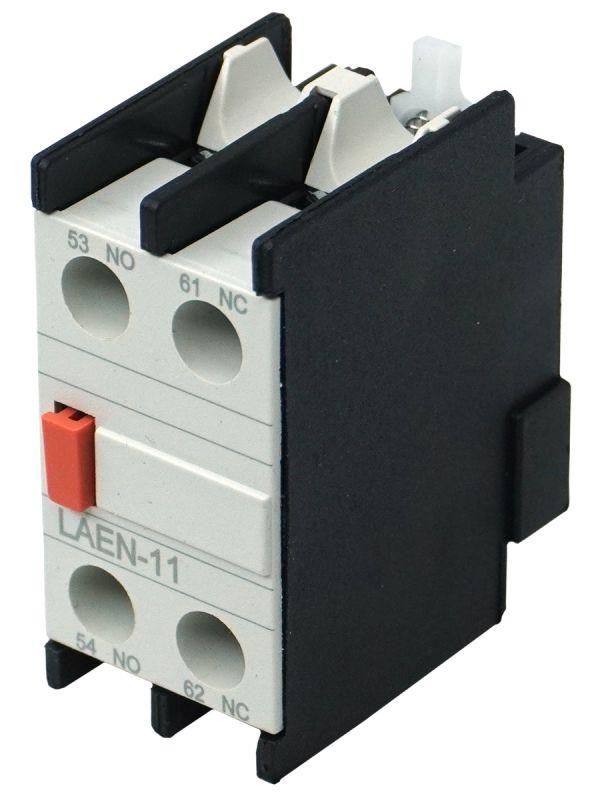

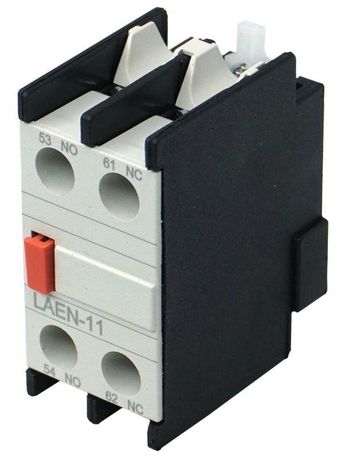

Блок вспомогательных контактов LAEN11 1НО+1НЗ Электротехник ET014390

Блок вспомогательных контактов Электротехник ET014390 предназначен для передачи сигнала состояния коммутационного аппарата - например, контактора или автоматического выключателя - в цепи управления. Этот компонент устанавливается на основной аппарат и позволяет контролировать его положение: включен/выключен, сработал/не сработал.

Назначение и область применения

Блок вспомогательных контактов Электротехник ET014390 используется для формирования сигналов в системах автоматизации. Он имеет один нормально открытый (НО) и один нормально закрытый (НЗ) контакт - что позволяет одновременно отслеживать два состояния: включение и отключение. Применяется в цепях управления станков, конвейеров, систем освещения, HVAC и других устройствах, где требуется контроль за работой силового оборудования.

Технические характеристики

• Количество контактов: 1 НО + 1 НЗ
• Тип контактов: механические, биметаллические, с размыканием и замыканием при перемещении штока
• Максимальный ток: до 5 А (при напряжении до 250 В переменного тока)
• Рабочее напряжение: до 250 В AC / 250 В DC
• Механическая связь: совместим с контактными группами стандартных модульных контакторов и автоматических выключателей
• Установка: фиксируется на корпусе основного аппарата через защелку или крепление типа “DIN-рейка” (зависит от модели базового устройства)

Совместимость и монтаж

Блок вспомогательных контактов Электротехник ET014390 рассчитан на установку на контакторы и автоматы с соответствующими креплениями. Для правильного монтажа необходимо:

• Убедиться, что основной аппарат имеет место для установки вспомогательных контактов - обычно это специальный паз или кронштейн на боковой стенке.
• Не перегибать и не перетягивать провода при подключении - они должны свободно проходить через каналы корпуса.
• Проверить соответствие хода штока: при срабатывании основного аппарата контактный блок должен полностью замыкать/размыкать цепь без задержек.
• Подключение выполняется к клеммам, расположенным на лицевой стороне блока - маркировка L1/N/O и L2/N/C указывает на номера контактов.

Преимущества

• Компактная форма - не занимает лишнего места на DIN-рейке.
• Чёткий механический переход между состояниями - минимизирует риск “дребезга” контактов.
• Изготовлен из термостойких материалов - работает при температуре от -25C до +60C.
• Один блок решает две задачи: контроль включения и контроль отключения - снижает количество компонентов в схеме.

Ограничения применения

• Не предназначена для работы в цепях мощностью выше 5 А - для больших нагрузок требуются реле или промежуточные контакты.
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex.
• Не является герметичным устройством - не рекомендуется использовать в условиях высокой запылённости или влаги без дополнительной защиты.
• Не совместим с оборудованием, не имеющим физической возможности крепления этого блока - проверьте модель базового аппарата.

Примеры использования

• На станке: сигнал от НО-контакта включает индикатор “Работает”, а сигнал от НЗ-контакта активирует аварийную световую сигнализацию при отключении.
• В системе конвейера: НЗ-контакт подаёт сигнал в ПЛК, что лента остановилась; НО-контакт сообщает, что двигатель запущен.
• В щите управления: оба контакта используются для создания интерlocks - предотвращения запуска одного механизма, пока другой не отключился.

Практические советы

• Перед установкой проверьте, чтобы основной аппарат был обесточен - даже малые токи в цепи управления могут вызвать повреждение.
• При подключении используйте провода сечением 0,5–1,5 мм2 - слишком толстые провода затруднят фиксацию в клеммах.
• Если блок установлен на старом контакторе, убедитесь, что механизм не изношен - слабый ход штока может не обеспечить надёжное замыкание контактов.
• Для длительной службы избегайте частых включений/выключений свыше 10 000 циклов в год - это может снизить срок службы контактов.
