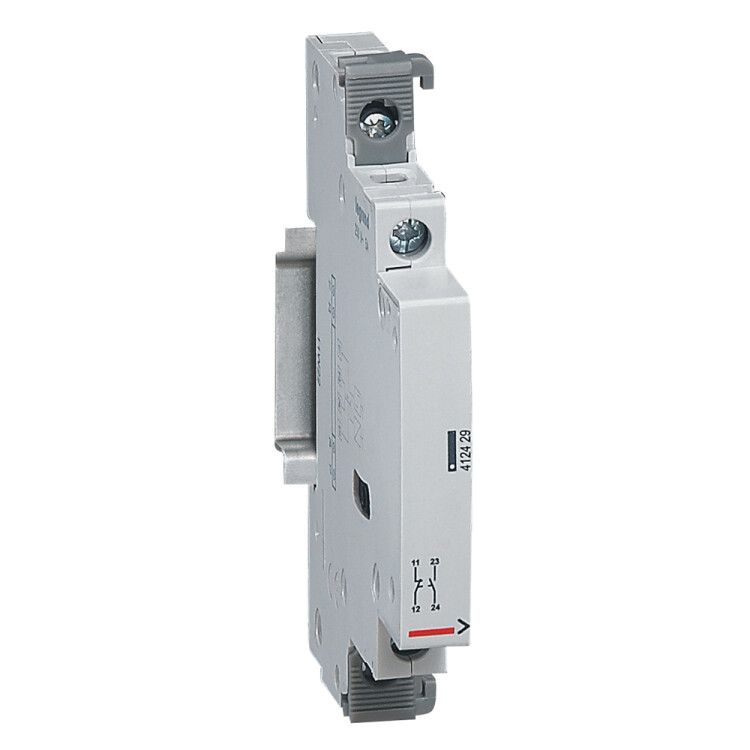

Вспомогательный контакт CX³ 1НО+1НЗ 1м Iн.16/25A | 412429 Legrand

Контакт вспомогательный 1НО+1НЗ 1 модуль Iн.16/25A от Legrand Euro - это компактное модульное устройство для передачи сигналов управления в слаботочных цепях, совместимое с автоматическими выключателями, контакторами и реле серии CX3. Артикул 412429 позволяет легко заменить или расширить функционал существующих коммутационных аппаратов.

Назначение и область применения

Контакт вспомогательный 1НО+1НЗ 1 модуль Iн.16/25A используется для коммутации слаботочных цепей: сигнализации состояния (включен/выключен), управления внешними устройствами, подключения индикаторов, логических схем или систем автоматизации. Применяется исключительно в паре с основным коммутационным оборудованием - автоматическими выключателями, контакторами или реле, которые имеют механическую связь с этим вспомогательным контактом.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 5 А - максимальный допустимый ток через вспомогательные контакты
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Габаритная ширина: 0,5 TE (т. е. занимает половину стандартного модуля DIN)
• Максимальный ток основного устройства: до 16 А - совместим с аппаратурой этого класса
• Тип управляющего напряжения: переменный ток (AC)
• Исполнение: модульное, для установки на рейку DIN
• Максимальное число полюсов основного устройства: 4 - работает с четырёхполюсными автоматами, контакторами и реле

Совместимость и монтаж

Контакт вспомогательный 1НО+1НЗ 1 модуль Iн.16/25A устанавливается непосредственно на корпус вспомогательного выключателя, контактора или реле серии CX3 от Legrand. Механическая связь обеспечивается за счёт жесткого соединения с движущимися частями основного аппарата - при срабатывании автомата или контактора контакты вспомогательного устройства переключаются одновременно. Установка происходит без инструментов: просто защёлкивается на направляющие фиксаторы. Для работы требуется, чтобы основной аппарат имел специальные крепления под вспомогательные контакты - проверьте наличие этих гнёзд на вашем устройстве.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов для модульного оборудования. Соответствует нормам безопасности для электроустановок до 1000 В AC. Не содержит опасных материалов, рассчитан на работу в условиях промышленного освещения и контролируемой среды. Не предназначен для взрывоопасных зон.

Преимущества

• Экономия места: всего 0,5 TE позволяют добавить два контакта без увеличения ширины щита
• Высокая надёжность: механическая синхронизация с основным устройством исключает задержки и сбои в сигнале
• Простота замены: можно заменить без демонтажа всей группы устройств
• Стандартная совместимость: полностью совпадает с конструкцией других элементов серии CX3

Ограничения применения

• Не применяется самостоятельно - требует наличия совместимого основного аппарата (автомат, контактор, реле)
• Нельзя использовать для коммутации силовых цепей - максимальный ток вспомогательных контактов ограничен 5 А
• Подходит только для переменного тока (AC); не работает с постоянным током (DC)
• Не предназначена для установки вне щитов или в условиях повышенной влажности без защиты IP

Примеры использования

• Подключение индикатора горения на панели управления, показывающего состояние включенного контактора
• Формирование сигнала “устройство в работе” для системы SCADA или PLC
• Автоматическое отключение вторичного оборудования после отключения основного автомата
• Создание блокировочного контура в схемах управления станками или конвейерами

Практические советы

• Перед покупкой убедитесь, что ваш автоматический выключатель или контактор имеет место под вспомогательный контакт - не все модели поддерживают эту опцию
• При использовании нескольких вспомогательных контактов следите, чтобы они были установлены на одном основном устройстве - смешивание контактов с разных аппаратов вызывает некорректную работу
• Проверьте соответствие типа управляющего напряжения: этот контакт работает только с AC, даже если основной аппарат поддерживает DC
• Для удобства обслуживания рекомендуется маркировать провода, подключённые к НО и НЗ - это ускоряет диагностику
• Артикул 412429 - единственный номер для заказа оригинального вспомогательного контакта Legrand Euro CX3; аналоги могут иметь другую механику и не подходить
