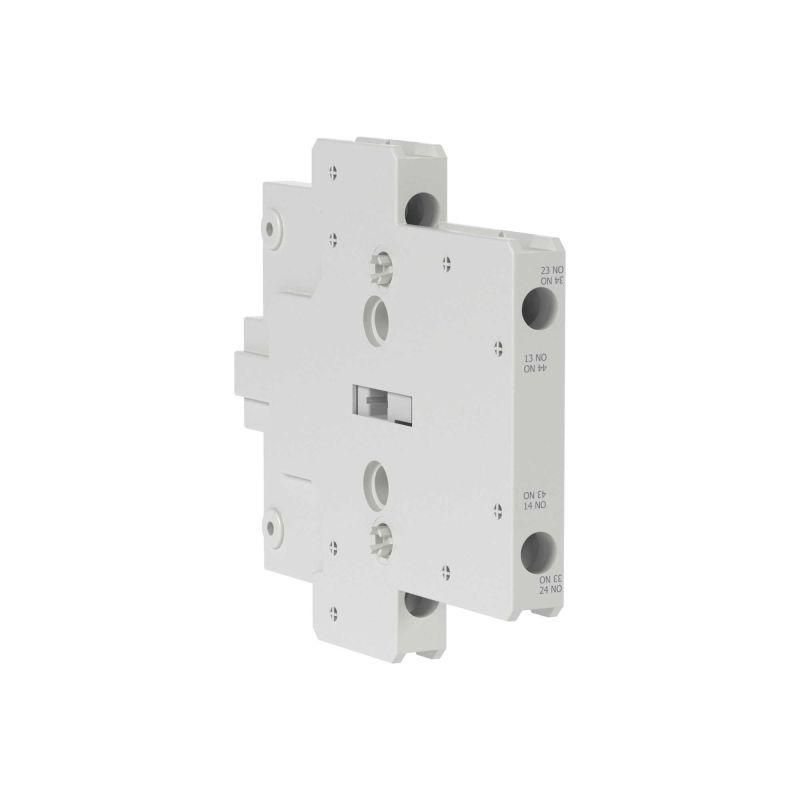

Контакт дополнительный бокового монтажа для контакторов DSC 1НО+1НЗ монтаж к доп.контакту DSCSA YON DSCSA11X ДКС

Дополнительный контакт бокового монтажа для контакторов DSC 1 нормально открытый + 1 нормально закрытый монтаж к дополнительному контакту DSCSA, DSCSA DKC, YON - это компактный модульный элемент, предназначенный для расширения функционала контакторов серии DSC. Артикул dscsa11x позволяет легко интегрировать сигналы состояния в систему управления, сохраняя совместимость с контактными группами DSCSA и DSCSA DKC.

Назначение и область применения

Этот дополнительный контакт используется для передачи сигнала о состоянии контактора - включено/выключено - в цепи управления, автоматизации или контроля. Подходит для установки на контакторы DSC009–105A, где требуется отслеживать положение основных контактов без вмешательства в силовые цепи. Применяется в панелях управления станков, конвейеров, насосов, систем вентиляции и других устройствах с частым включением/выключением нагрузки.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 10 А при напряжении переменного тока 230 В (AC-15)
• Тип контакта: дополнительный, не предназначен для коммутации силовых цепей
• Способ монтажа: боковой, на корпусе контактора
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды

Совместимость и монтаж

Модуль dscsa11x совместим исключительно с контакторами серии DSC, имеющими соответствующий боковой разъём: DSCSA, DSCSA DKC. Монтируется без инструментов - просто защёлкивается до щелчка. После установки проверьте плотность фиксации: контакт должен быть надёжно зафиксирован, без люфта. Не используйте с другими сериями контакторов - даже если они выглядят похоже, посадочные места отличаются.

Безопасность и стандарты

Имеет защиту от случайного прикосновения к токоведущим частям (IP20). Соответствует требованиям безопасности для устройств управления низковольтной аппаратурой. Не предназначен для работы во взрывоопасных средах, в условиях повышенной влажности или на открытом воздухе.

Преимущества

• Установка без инструментов - экономит время при сборке и обслуживании
• Идентификационный маркер на корпусе - ускоряет диагностику в сложных панелях
• Чёткая механическая связь с основным контактором - гарантирует точную передачу состояния
• Работает с тем же сроком службы, что и сам контактор DSC

Ограничения применения

• Не применяется в цепях постоянного тока - рассчитан только на переменный ток AC-15
• Нельзя использовать вне контакторов DSC009–105A - несовместим с другими типами
• IP20 не обеспечивает защиту от пыли и влаги - запрещён монтаж в сырых, пыльных или наружных условиях
• Максимальная коммутируемая мощность - 10 А; перегрузка приведёт к оплавлению контактов

Примеры использования

• Подключение сигнала “контактор включен” к панели HMI для отображения статуса
• Логика аварийной остановки: при отключении контактора замыкается НЗ-контакт и активирует тревогу
• Связь с реле времени: включение цикла после подтверждения, что контактор DSC действительно сработал
• Автоматизация линии: использование НО-контакта для старта следующего этапа процесса

Практические советы

• Перед установкой убедитесь, что контактор полностью обесточен - даже малый ток может повредить чувствительные контакты
• Проверьте посадочный диаметр: модуль dscsa11x подходит только к контактам DSCSA/DKC - другие аналоги не подходят
• При многократном демонтаже осмотрите защёлки - износ снижает надёжность фиксации
• Для удобства обслуживания помечайте каждый контакт dscsa11x этикеткой с номером цепи - особенно в панелях с десятками контакторов
• Не затягивайте винты слишком сильно - это может повредить пластиковую рамку и вызвать плохой контакт
