Блок контактный дополнительный MC1G/E 1НО+1НЗ фронт. монтаж. SE MAFN11 APC

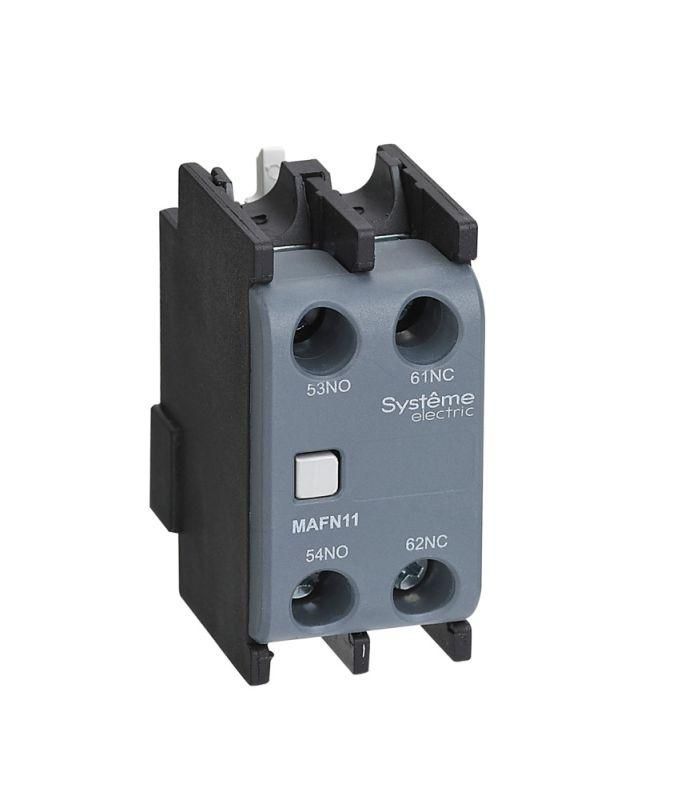

Блок контактный дополнительный MC1G/E 1 нормально-открытый + 1 нормально-замкнутый фронтальный монтаж от Systeme Electric - компактное решение для расширения функционала контакторов серии SystemePact MC1G/E. Устройство обеспечивает надёжную коммутацию вспомогательных цепей управления и сигнализации, устанавливается на переднюю панель контактора.

Назначение и область применения

Блок контактный дополнительный MC1G/E предназначен для установки на контакторы серии SystemePact MC1G/E и используется для увеличения числа вспомогательных контактов. Он позволяет передавать сигналы в цепи управления, автоматизации, сигнализации состояния оборудования - например, для индикации включённого/выключенного режима, блокировок или логических операций в панелях управления.

Технические характеристики

• Конфигурация контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальный ток: до 10 А при переменном токе 230 В (класс AC-15)
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: фронтальный - устанавливается на лицевую сторону контактора
• Монтаж: сверху - требует свободного доступа к верхней части корпуса контактора

Совместимость и монтаж

Блок контактный дополнительный MC1G/E совместим исключительно с контакторами серии SystemePact MC1G/E. Для установки необходимо вынуть имеющийся блок (если есть) и зафиксировать новый с помощью механического замка. Подключение осуществляется через винтовые клеммы - предварительно зачистите жилы провода на 8–10 мм. После монтажа проверьте плотность затяжки винтов - перетягивать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для вспомогательных устройств. Применяется в системах с рабочими напряжениями до 690 В переменного тока. Не предназначен для работы в цепях высокой частоты или импульсной нагрузки.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Фронтальная установка позволяет менять блок без демонтажа всей системы
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях
• Чёткая визуальная маркировка контактов (NO / NC) снижает риск ошибок при подключении

Ограничения применения

• Не совместим с другими сериями контакторов - только SystemePact MC1G/E
• Работает только в цепях управления и сигнализации - не рассчитан на силовые токи выше 10 А
• Не допускается использование в условиях постоянной влажности, прямого попадания воды или агрессивных сред - IP-защита не указана, значит, она отсутствует
• Требует наличия свободного места на передней панели контактора - не подходит для герметичных шкафов с ограниченным доступом

Примеры использования

• Подключение индикаторов состояния на пульте управления станка
• Логическая блокировка запуска второго двигателя при работающем первом
• Передача сигнала “контактор включен” в PLC или реле времени
• Автоматическое отключение световой сигнализации после остановки оборудования

Практические советы

• Перед установкой убедитесь, что контактор обесточен и отключен от сети
• Проверьте посадочные габариты - блок MC1G/E имеет фиксированную ширину и глубину, совпадающую с оригиналом
• При использовании многожильных проводов примените наконечники - так избежите ослабления контакта
• Если требуется больше контактов - можно установить два блока MC1G/E рядом, если позволяют размеры контактора
• Артикул mafn11 - это точная ссылка на этот блок. При заказе всегда указывайте полное название и артикул, чтобы избежать путаницы с аналогами других производителей
