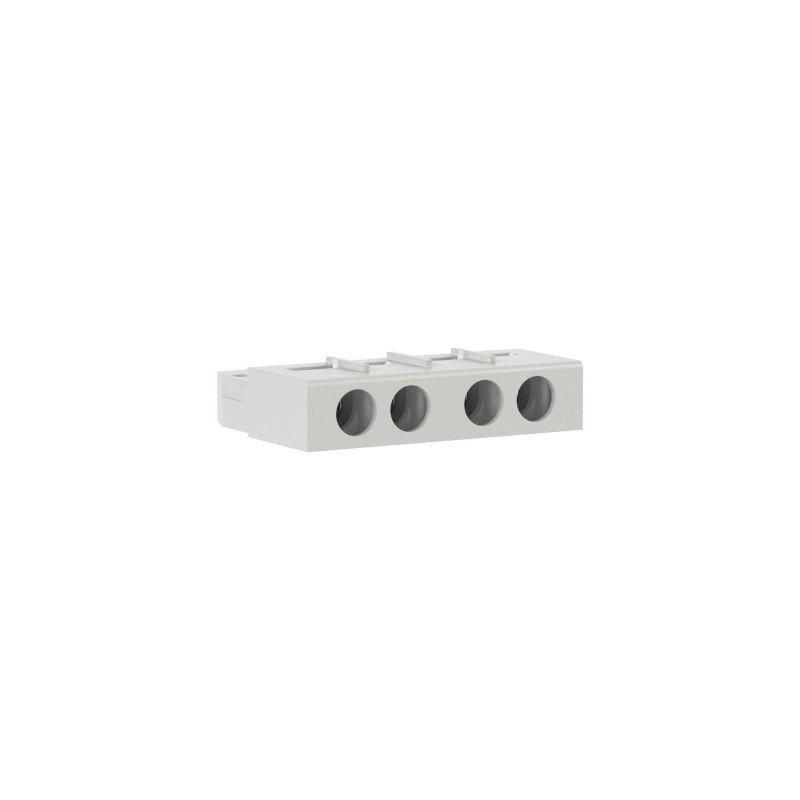

Контакт дополнительный для DMP32 и DMP63 фронтального монтажа 1НО+1НЗ YON DMPA32F11 ДКС

Дополнительный контакт для DMP32 и DMP63 фронтального монтажа 1 нормально-открытый + 1 нормально-замкнутый - компонент для расширения функционала автоматических выключателей DMP32 и DMP63, позволяющий передавать сигналы состояния в цепи управления. Продукт от бренда DKC (ДКС) с артикулом dmpa32f11 предназначен для точного контроля работы оборудования через внешние устройства.

Назначение и область применения

Этот дополнительный контакт используется для передачи информации о состоянии автомата DMP32/DMP63 - например, когда он сработал, включен или отключен. Он позволяет подключить сигнализацию, реле, контроллеры или другие управляющие элементы. Подходит для систем на базе промышленной автоматизации: станков, насосов, конвейеров, воздушных компрессоров и другого электрооборудования с тепловой защитой двигателя.

Технические характеристики

• Тип: один нормально-открытый (НО) и один нормально-замкнутый (НЗ) контакт
• Максимальный коммутируемый ток: 10 А
• Способ монтажа: фронтальный - устанавливается прямо на лицевую часть автомата DMP32 или DMP63
• Подключение: винтовые зажимы - надёжная и проверенная технология для промышленных условий
• Число переключающих контактов: 0 - этот модуль не является самостоятельным выключателем, а лишь дополняет основной аппарат

Совместимость и монтаж

Дополнительный контакт совместим исключительно с автоматическими выключателями серий DMP32 и DMP63. Установка выполняется путём защёлкивания на специальные направляющие на передней панели аппарата - никаких инструментов не требуется. После механического закрепления провода подсоединяются к винтовым клеммам. Обязательно отключите питание до начала работ. Кабель сечением до 2,5 мм2 рекомендован для надёжного контакта.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на коммутационную безопасность. Произведено компанией DKC (ДКС) в рамках серии YON pro - линейки устройств, прошедших испытания на долговечность и соответствие ГОСТ Р МЭК 60947-4-1. Электрическая изоляция обеспечена в соответствии с классом II.

Преимущества

• Увеличивает возможности системы управления без замены основного автомата
• Фронтальный монтаж сохраняет доступ к клеммникам и не требует демонтажа корпуса
• Оба типа контактов (НО и НЗ) обеспечивают гибкость в проектировании цепей управления
• Высокая надёжность винтовых соединений при вибрациях и частых циклах включения/выключения

Ограничения применения

• Не для других типов автоматов - только DMP32 и DMP63
• Работает только в паре с выключателем; сам по себе не способен отключать нагрузку выше 10 А
• Не рассчитан на работу во взрывоопасных средах - не имеет соответствующего взрывозащитного оформления
• Не предназначенный для постоянного подключения высокочастотных импульсов - возможен быстрый износ контактов

Примеры использования

• Сигнализация аварийного отключения двигателя на пульт оператора через НО-контакт
• Блокировка запуска вторичного оборудования пока главный двигатель не включён (через НЗ-контакт)
• Передача сигнала “в работе” в PLC-систему для сбора данных о времени работы машины
• Логика “два условия”: одновременно использовать НО и НЗ для определения положения автомата (вкл / выкл / сработал)

Практические советы

• Проверьте, что ваш DMP32 или DMP63 имеет свободные места для фронтальной установки - некоторые модели уже оснащены другими модулями
• При использовании в условиях повышенной вибрации затяните винты с усилием, указанным в руководстве - переусиливать нельзя
• Для длительной службы избегайте подключения емкостных или индуктивных нагрузок свыше 10 А - используйте промежуточное реле
• Артикул dmpa32f11 можно заказывать в комплекте с несколькими экземплярами - они легко заменяемы и имеют стандартизированную форму
• Если нужен только НО или только НЗ - этот модуль всё равно придётся устанавливать полностью, так как контакты не раздельны
