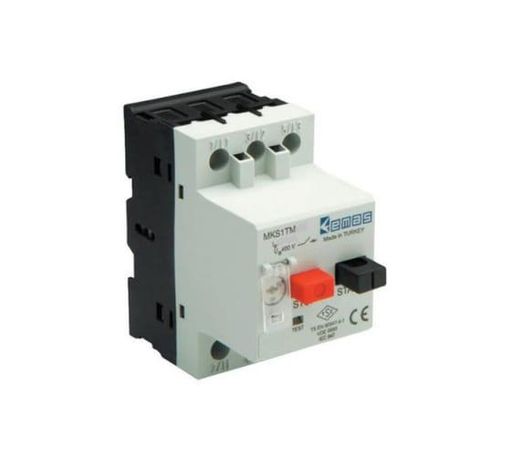

Автомат защиты двигателя от перегрузки (6.30-10.00А) - MKS1TM-10 EMAS

Автоматический выключатель защиты двигателя термомагнитный 6.3–10 А от бренда EMAS (артикул mks1tm-10) предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Этот автоматический выключатель защищает электродвигатели от повреждений, вызванных длительными перегрузками и внезапными скачками тока. Он сочетает тепловую и магнитную защиту: тепловая реагирует на медленный нагрев из-за перегрузки, магнитная - на резкий импульс тока при КЗ. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 6,3–10 А - регулируемый предел срабатывания по току перегрузки;
• Тип защиты: термомагнитный - совмещённая тепловая и магнитная защита;
• Рабочее напряжение: до 415 В переменного тока (AC);
• Частота: 50/60 Гц;
• Максимальная коммутационная способность: не указана - требуется проверить документацию производителя;
• Степень защиты IP: не указано - предполагается установка внутри щита;
• Количество полюсов: 3 - предназначено для трёхфазных двигателей.

Совместимость и монтаж

Автоматический выключатель защиты двигателя термомагнитный 6.3–10 А (mks1tm-10) устанавливается на DIN-рейку шириной 35 мм. Соединение проводов осуществляется через зажимы с винтовым креплением. Для правильной работы необходимо соблюдать рекомендованное сечение кабеля - обычно 0,75–4 мм2, но точные значения зависят от условий монтажа и температурного режима. Убедитесь, что посадочные размеры соответствуют вашей DIN-рейке и шинным модулям.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-4-1 и IEC 60947-2 для аппаратов управления и защиты электродвигателей. Произведено в соответствии с требованиями безопасности для промышленного электрооборудования. Не имеет сертификата UL - не предназначен для использования в США и странах, требующих этого стандарта.

Преимущества

• Удобная регулировка тока срабатывания в диапазоне 6,3–10 А - позволяет точно адаптировать защиту под конкретный двигатель;
• Термомагнитная схема обеспечивает двойную защиту - от долговременной перегрузки и мгновенного КЗ;
• Жесткая механическая конструкция - устойчив к вибрациям и перепадам температуры в промышленной среде;
• Явное положение рычага - легко определить состояние (вкл./выкл./трип).

Ограничения применения

• Не предназначен для защиты однофазных устройств - только для трёхфазных двигателей;
• Не имеет функции дифференциальной защиты - не заменяет УЗО;
• Не рассчитан на частые включения/выключения - не используется как обычный рубильник;
• Не имеет встроенных контактов сигнализации - нельзя подключить удалённую индикацию состояния без внешних модулей;
• Не допускается использование вне закрытых щитов - отсутствие защиты IP снижает устойчивость к пыли и влаге.

Примеры использования

• Защита трехфазного насоса мощностью 1,5 кВт в системе водоснабжения;
• Контроль тока в приводе конвейера на пищевом производстве;
• Обеспечение безопасной работы вентилятора в цеху с высокой запылённостью;
• Подключение к пускателю в составе системы управления станком.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 6,3–10 А; если двигатель потребляет меньше 6,3 А - выбирайте другой тип автомата;
• Настройку тока срабатывания выполняйте после монтажа, используя отвертку - не затягивайте слишком сильно, чтобы не повредить механизм;
• При частых срабатываниях проверьте соответствие нагрузки, наличие перекоса фаз и исправность самого двигателя - возможно, проблема не в автомате;
• Для удобства обслуживания устанавливайте рядом с автоматом этикетку с указанием защищаемого устройства и его параметров;
• Не используйте этот автомат вместо входного аппарата - он не предназначен для защиты всей линии, только одного двигателя.
