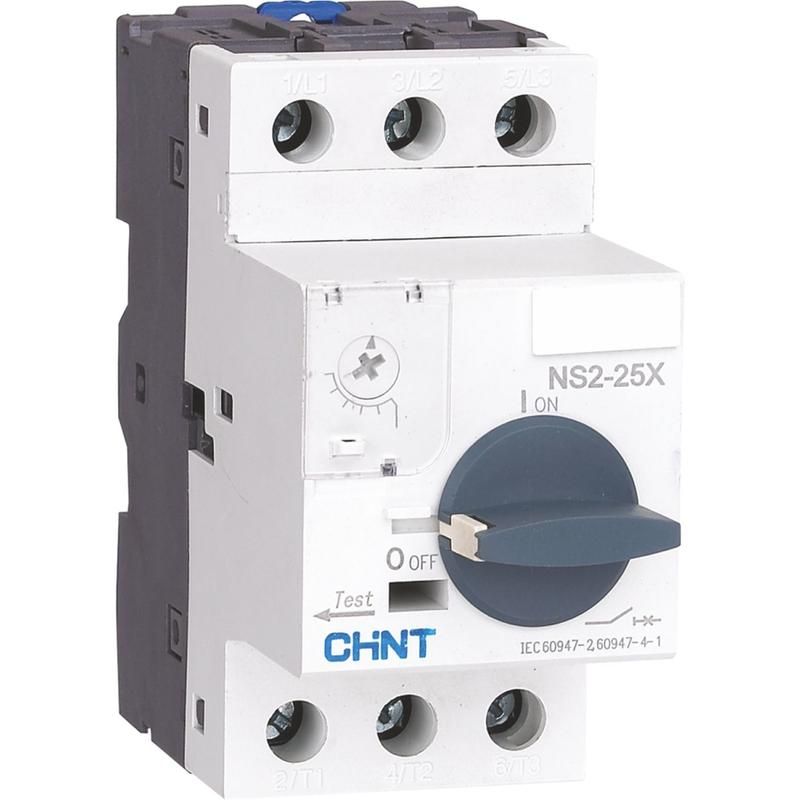

Выключатель автоматический защиты двигателя NS2-25X 6-10A с поворотной ручкой (R) | 495185 CHINT

Автоматический выключатель CHINT NS2-25X с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство обеспечивает надежную работу в промышленных системах с напряжением до 690 В и током до 10 А.

Назначение и область применения

Выключатель CHINT NS2-25X используется для коммутации и защиты трехфазных электродвигателей мощностью до 2,2 кВт при напряжении 230 В. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками. Обеспечивает защиту от перегрева, скачков тока и потери одной из фаз - что особенно важно для долгой работы двигателей.

Технические характеристики

• Номинальный ток: 10 А (длительная нагрузка)
• Номинальное напряжение: 230–690 В переменного тока
• Количество полюсов: 3
• Отключающая способность при 400 В: 100 кА
• Система расцепления: термомагнитная - сочетает тепловую защиту от перегрузки и магнитную от короткого замыкания
• Уставка срабатывания при КЗ: 138 А
• Защита от обрыва фазы: есть
• Расцепитель минимального напряжения: есть - отключает при снижении напряжения ниже допустимого уровня
• Термозащита: да - предотвращает перегрев двигателя за счет имитации нагрева ротора
• Мощность по классу AC-3: 2,2 кВт при 230 В
• Тип присоединения: винтовые зажимы для проводов
• Элемент управления: поворотная ручка (R) - удобна для ручного включения/выключения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в щит или панель

Совместимость и монтаж

Выключатель CHINT NS2-25X устанавливается на DIN-рейку шириной 35 мм. Присоединение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 16 мм2. Для правильной работы необходимо соблюдать момент затяжки винтов - не переусердствуйте, чтобы не повредить контакты. Устройство не имеет функции дистанционного управления - управление только механическое через поворотную ручку. Монтаж возможен только в закрытых помещениях из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Защита от обрыва фазы и минимального напряжения повышает безопасность оборудования и персонала. Наличие термозащиты исключает риск выхода двигателя из строя при длительной работе в режиме перегрузки.

Преимущества

• Интегрированная термозащита - не требует внешнего теплового реле
• Функция защиты от обрыва фазы - предотвращает перегрев и выход двигателя из строя
• Высокая отключающая способность (100 кА) - надежно работает даже при серьезных аварийных ситуациях
• Поворотная ручка - позволяет легко определить положение (включен/выключен) без дополнительных индикаторов
• Компактная конструкция - экономит место в шкафу

Ограничения применения

• Не подходит для открытых площадок или помещений с высокой запыленностью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не рассчитан на частые операции включения/выключения более 10 раз в час - может снизить срок службы контактов
• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц
• Не имеет встроенной сигнализации - требуется внешний индикатор состояния

Примеры использования

• Защита маломощного насоса в системе водоснабжения
• Коммутирование вентилятора на производственной линии
• Подключение компрессора в воздушной системе
• Управление конвейерной лентой в пищевой промышленности

Практические советы

• Выбирая CHINT NS2-25X, проверьте соответствие номинального тока двигателя - он не должен превышать 10 А
• При использовании в условиях колебаний сети обязательно учтите наличие расцепителя минимального напряжения - он отключит двигатель при просадке
• Перед первым включением убедитесь, что все винтовые соединения плотно затянуты - слабый контакт вызывает перегрев
• Для обслуживания используйте только отвертки с изолированными ручками - устройство находится под напряжением при работающей сети
• Если нужна защита от пыли и влаги - выбирайте другую серию с IP65/IP67; этот вариант подходит только для внутренней установки
