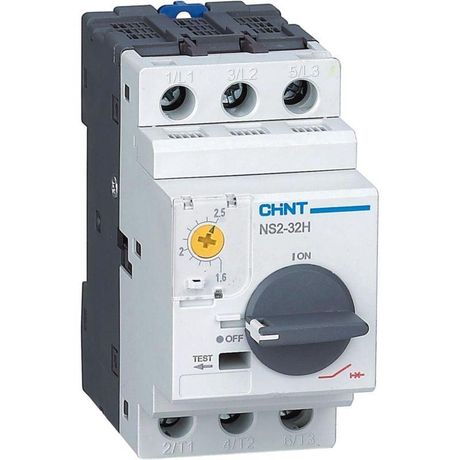

Выключатель автоматический защиты двигателя NS2-32H 6-10А с поворотной ручкой (R) | 253601 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 6-10А с поворотной ручкой предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство надёжно работает в промышленных условиях и легко интегрируется в силовые цепи с трёхфазным питанием.

Назначение и область применения

CHINT NS2-32H 6-10А используется для защиты электродвигателей мощностью до 4–5 кВт в зависимости от напряжения сети. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками. Выключатель обеспечивает одновременную защиту от перегрузки и короткого замыкания, исключая необходимость установки дополнительных тепловых реле.

Технические характеристики

• Номинальный ток: 6–10 А - регулируемый предел срабатывания по перегрузке, позволяет точно адаптировать защиту под конкретный двигатель;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Отключающая способность: 100 кА - способен безопасно отключить цепь даже при самых серьёзных аварийных токах;
• Ток короткого замыкания: 138 А - минимальная величина тока, при котором происходит мгновенное отключение (электромагнитный расцепитель);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на воздействие воды или пыли;
• Механизм управления: поворотная ручка - удобна для ручного включения/выключения и визуального определения состояния («ON/OFF»).

Совместимость и монтаж

CHINT NS2-32H 6-10А устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 16 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - не более 1,5 Нм. Перед первым запуском проверьте соответствие номинала выключателя току потребления двигателя - он должен находиться в диапазоне 6–10 А.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-2 и IEC 60947-4-1. Обеспечивает класс отключения «C» - оптимальный для двигателей с высокими пусковыми токами. Конструкция выполнена из самозатухающего поликарбоната, что снижает риск распространения пламени при аварии.

Преимущества

• Интегрированная защита - совмещает функции автомата и теплового реле в одном корпусе;
• Поворотная ручка - позволяет легко отличить состояние «вкл./выкл.» без дополнительных индикаторов;
• Высокая коммутационная способность - гарантирует долгую службу даже при частых аварийных отключениях;
• Компактные габариты - экономит место в щите при множественных установках.

Ограничения применения

CHINT NS2-32H 6-10А не предназначен для работы во влажных, пыльных или взрывоопасных средах из-за степени защиты IP20. Также не рекомендуется использовать для защиты оборудования с длительными пусковыми токами выше 138 А - возможны ложные срабатывания. Не применяйте в сетях постоянного тока - устройство рассчитано только на переменный ток 50/60 Гц.

Примеры использования

• Защита трехфазного асинхронного двигателя 3 кВт на станке ЧПУ;
• Автоматическое отключение насоса при заклинивании крыльчатки;
• Резервная защита вентилятора в системе вентиляции с частыми включениями;
• Щитовая защита конвейерной линии на пищевом производстве.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - выбирайте выключатель так, чтобы этот ток попадал в середину диапазона 6–10 А;
• Не используйте CHINT NS2-32H 6-10А вместо входного автомата в щите - он не предназначен для защиты всей линии, только одного двигателя;
• При многократном срабатывании проверьте двигатель на механические нагрузки - возможно, причина в заклинивании или перекосе;
• Заменяйте только аналогичную модель - другие типы могут иметь другую характеристику отключения или размеры клемм.
