Выключатель автоматический защиты двигателя NS2-25X 2.5-4A с поворотной ручкой (R) | 495183 CHINT

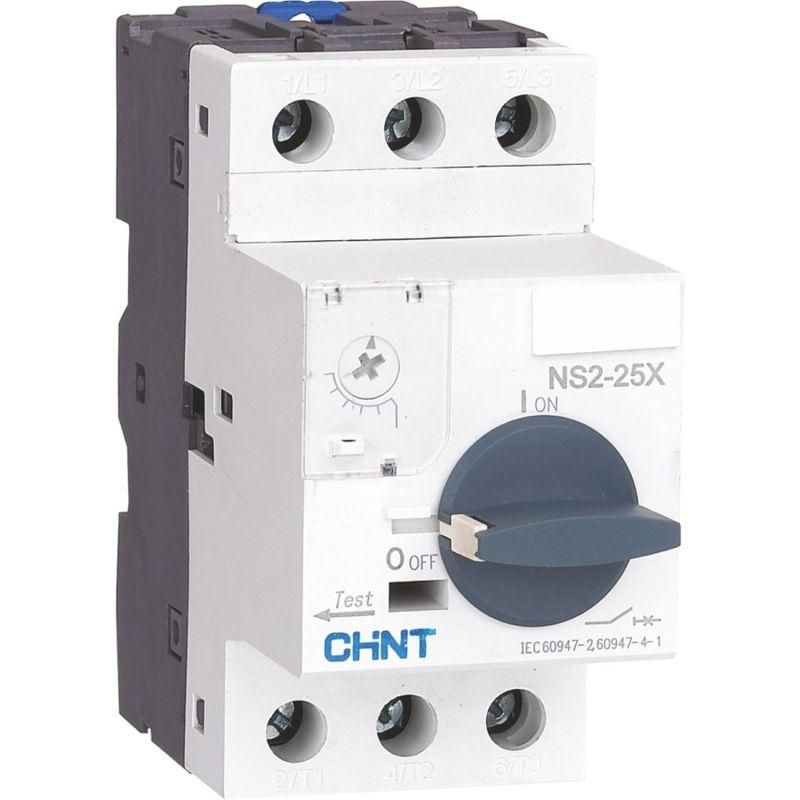

Автоматический выключатель CHINT NS2-25X с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Устройство обеспечивает надежную работу в промышленных системах с напряжением до 690 В и током до 4 А, соответствует требованиям к безопасности и удобству монтажа.

Назначение и область применения

Выключатель CHINT NS2-25X используется для защиты электродвигателей малой и средней мощности - например, насосов, вентиляторов, компрессоров, конвейеров и станков. Он сочетает функции коммутации и защиты, позволяя вручную включать/выключать двигатель и автоматически отключать его при аварийных ситуациях. Подходит для постоянной установки в щитах и распределительных устройствах.

Технические характеристики

• Номинальный ток: 4 А (диапазон настройки 2,5–4 А)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Рабочее напряжение: 230–690 В переменного тока
• Отключающая способность: 100 кА при 400 В - способен безопасно прервать даже крупные токи КЗ
• Система расцепления: термомагнитная - тепловая защита от перегрузки, магнитная - от короткого замыкания
• Чувствительность к обрыву фазы: да - отключается при потере одной из фаз
• Расцепитель минимального напряжения: да - предотвращает самопроизвольный запуск при восстановлении питания
• Термозащита: да - защищает двигатель от долговременной перегрузки
• Диапазон регулировки срабатывания при КЗ: 51 А - фиксированный порог, не настраивается пользователем
• Мощность при 230 В (AC-3): 0,75 кВт - максимальная рекомендованная мощность двигателя
• Тип присоединения: винтовые зажимы - надежное и проверенное соединение
• Управление: поворотная ручка - позволяет легко визуально определить положение (вкл./выкл.)
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Конструкция: встраиваемое устройство фиксированной установки - монтируется на DIN-рейку

Совместимость и монтаж

Выключатель CHINT NS2-25X устанавливается на стандартную DIN-рейку шириной 35 мм. Присоединение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 2,5 мм2. Для правильного монтажа важно соблюдать момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию. Устройство не требует внешнего питания и работает полностью механически. Совместим с другими модулями серии NS2(X), что позволяет компактно собирать щиты.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Защита от обрыва фазы и минимального напряжения снижает риск повреждения оборудования и опасности для персонала. Конструкция исключает случайное включение при открытом корпусе. IP20 обеспечивает базовую защиту в закрытых щитах, но не подходит для открытых или влажных помещений.

Преимущества

• Функция защиты от обрыва фазы - предотвращает перегрев и выход из строя двигателей
• Расцепитель минимального напряжения - гарантирует безопасный запуск после сбоя
• Поворотная ручка - четкая визуальная индикация состояния (включен/выключен/триппер)
• Высокая отключающая способность (100 кА) - надежно работает даже в сетях с высокими токами КЗ
• Интегрированная термозащита - не требуется внешнее реле перегрузки
• Простота монтажа и совместимость с сериями NS2(X) - экономия времени при сборке щита

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Не подходит для частотных преобразователей или импульсных нагрузок - только для классических асинхронных двигателей
• Максимальная мощность двигателя - 0,75 кВт при 230 В; при более высоких напряжениях (например, 400 В) допустима большая мощность, но необходимо рассчитывать ток
• Нельзя использовать как основной рубильник - он не рассчитан на частые операции включения/выключения под нагрузкой
• Не имеет возможности удаленного управления - только ручное управление через поворотную ручку

Примеры использования

• Защита трехфазного насоса мощностью 0,55 кВт в системе водоснабжения
• Коммутация и защита вентилятора на производстве с напряжением 400 В
• Управление конвейерной лентой в пищевой промышленности
• Щитовая защита малогабаритного компрессора в мастерской

Практические советы

• Выбирая выключатель CHINT NS2-25X, убедитесь, что расчетный ток двигателя не превышает 4 А - иначе возможны ложные срабатывания
• При использовании в условиях колебаний сети (частые просадки напряжения) функция расцепителя минимального напряжения особенно важна
• Перед первым включением проверьте правильность подключения фаз - неверная последовательность может вызвать обратное вращение двигателя
• При срабатывании защиты (ручка в среднем положении) перед повторным включением устраните причину отказа - перегрузку, обрыв фазы или КЗ
• Для обслуживания используйте только отвертки с изолированными ручками - внутренние части находятся под напряжением при включенном питании
