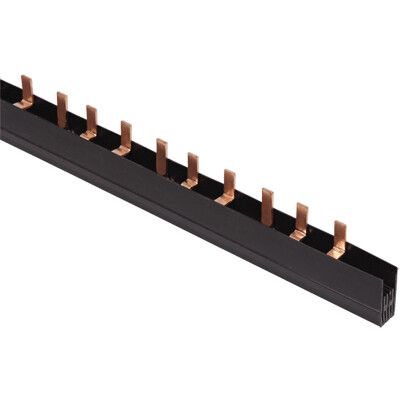

Шина соединительная PIN 3P 100А, шаг 27 мм, 1 м IEK (ИЭК) YNS51-3-100

Шина соединительная PIN 3P 100А шаг 27 мм (длина 1 м) от IEK используется для компактного и надёжного распределения тока между автоматическими выключателями и другими аппаратурой в распределительном щите. Артикул yns51-3-100 обеспечивает устойчивую работу при высоких нагрузках и совместима с оборудованием полуторамодульной ширины.

Назначение и область применения

Шина соединительная PIN 3P 100А шаг 27 мм (длина 1 м) применяется для создания цепей питания в распределительных щитах. Она позволяет соединить до 36 устройств без использования проводов: автоматические выключатели (ВА), дифференциальные автоматы (АД), выключатели дифференциального тока (ВД) и выключатели нагрузки (ВН). Подходит для установки в промышленных, торговых и жилых объектах, где требуется быстрая сборка и минимизация числа соединений.

Технические характеристики

• Номинальный ток: 100 А (продолжительный); допускается кратковременная перегрузка до 125 А при правильном расположении вводного автомата
• Количество фаз и полюсов: 3
• Шаг контактов: 27 мм - соответствует ширине оборудования, кратной полутора модулям (например, 18–27 мм)
• Поперечное сечение медной части: 595 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Номинальное импульсное напряжение: 4 кВ - защищает от скачков напряжения
• Кратковременно выдерживаемый ток: 17 кА - способна выдерживать КЗ без повреждения
• Изоляция: да - изолированные контактные площадки снижают риск замыкания
• Максимальное количество подключаемых устройств: 36
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Шина соединительная PIN 3P 100А шаг 27 мм (длина 1 м) совместима с автоматами и УЗО, имеющими посадочные гнёзда типа Pin с шагом 27 мм. Монтировать её можно на DIN-рейку 35 мм. Обязательно использовать боковые заглушки - они предотвращают доступ к неиспользованным контактам и исключают случайное прикосновение.

Подключение осуществляется путём вставки выводов аппаратов прямо в контактные пазы шины. Напряжение подаётся через один из крайних или центральных входов - рекомендуется центральное подключение при работе с током выше 100 А (до 125 А).

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для электроустановок. Изолированные контакты и повышенная пробивная прочность (4 кВ) обеспечивают защиту от поражения током и внутренних дуг. Выдерживание тока КЗ до 17 кА соответствует классу защиты IEC/EN 60947-7-1.

Преимущества

• Уменьшает число проводных соединений - снижает вероятность плохого контакта и перегрева
• Обеспечивает равномерную передачу тока ко всем устройствам - меньше потерь энергии
• Ускоряет монтаж - не требует резки, опрессовки или маркировки проводов
• Легко масштабируется - можно удлинить или разветвить с помощью дополнительных элементов
• Защита от внешнего воздействия - изоляция и заглушки снижают риск аварий

Ограничения применения

• Не для однофазных систем с меньшим количеством полюсов - необходимо использовать специализированные шины
• Не подходит для аппаратов с шагом 18 мм - возможны проблемы с плотностью посадки
• Максимальный рабочий ток ограничен 100 А; использование до 125 А возможно лишь при центральном питании и при наличии сертифицированного вводного автомата
• Не предназначен для открытой установки вне щита - работает только внутри закрытых корпусов

Примеры использования

• Щит управления насосной станцией - соединение трёх автоматических выключателей и двух УЗО
• Жилищный этажный щит - распределение питания по квартирам через группы дифавтоматов
• Производственный участок - связка нескольких выключателей нагрузки для конвейера и освещения
• Централизованное управление светом - три фазы с несколькими автоматами на каждую

Практические советы

• Перед монтажом проверьте соответствие ширины ваших автоматов шагу 27 мм - устройства должны легко вставляться без усилия
• Используйте боковые заглушки даже на свободных местах - это обязательное правило безопасности
• При подключении вводного автомата лучше выбрать центральный контакт - так равномернее распределяется тепловая нагрузка
• Не используйте эту шину для подключения мощных потребителей свыше 100 А без согласования с проектировщиком
• Проверяйте целостность изоляции после монтажа - особенно если были задействованы все 36 позиций
