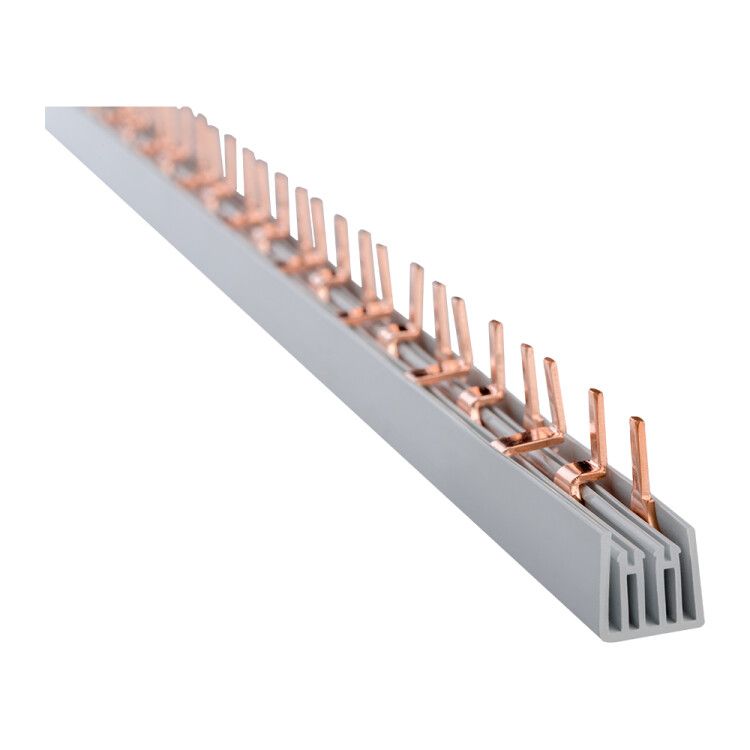

Шина соединительная PIN 3Р 100А, 3 фазы, штырь, 1м КЭАЗ 143242

Шина соединительная штырь 3Р 100А длина 1м от КЭАЗ - это надёжный элемент для распределения тока до 100 А между несколькими автоматическими выключателями или контакторами в щитах НКУ. Артикул 143242 позволяет легко заменить провода на компактную и безопасную шину, особенно когда требуется подключение большого числа устройств.

Назначение и область применения

Шина соединительная штырь 3Р 100А длина 1м предназначена для создания однородного электрического соединения между трёхполюсными аппаратами в силовых щитах. Применяется там, где важно уменьшить количество проводов, повысить надёжность соединений и ускорить монтаж - например, в распределительных щитах промышленного оборудования, на конвейерах, насосных станциях, системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 100 А - способна длительно передавать нагрузку без перегрева
• Количество полюсов: 3 - соответствует трёхфазным сетям 380 В
• Тип подключения: штырь (pin) - устройства вставляются сверху, без зажимов
• Длина: 1 м - стандартный размер для типовых щитов
• Шаг между контактами: 18 мм - совместим с большинством модульных аппаратов
• Поперечное сечение: не указано - материал медный, сечение рассчитано на 100 А
• Количество подключаемых устройств: до 54 - можно установить до 18 трёхполюсных автоматов
• Материал: медные шины, корпус из самозатухающего диэлектрика
• Стандарт: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и механической прочности

Совместимость и монтаж

Шина соединительная штырь 3Р 100А длина 1м от КЭАЗ совместима с любыми автоматическими выключателями, контакторами и УЗО, имеющими штыревые клеммы типа pin с шагом 18 мм. Монтаж выполняется сверху: каждый аппарат просто опускается на шину до защёлкивания. Для правильной сборки проверьте, чтобы все устройства имели одинаковый тип крепления - не подходят модели с болтовыми или винтовыми клеммами. Шина не требует дополнительных инструментов, кроме отвертки для затяжки выводов на самих аппаратах.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ Р 50827 (МЭК 670), что гарантирует электробезопасность, термическую стойкость и устойчивость к короткому замыканию. Корпус выполнен из самозатухающего материала - не поддерживает горение даже при перегрузках. Все металлические части изолированы, исключается случайное прикосновение к токоведущим элементам при установленных аппаратах.

Преимущества

• Снижение количества проводов - меньше точек соединения, выше надёжность
• Ускоренный монтаж - не нужно прокладывать и маркировать три фазы отдельными проводами
• Высокая плотность компоновки - до 54 устройств на одном метре
• Одинаковое качество питания всех аппаратов - минимальные потери и равномерное распределение тока
• Легкая диагностика - видно каждое подключенное устройство, удобно обслуживать

Ограничения применения

• Не применяется в цепях переменного тока выше 100 А - возможен перегрев и повреждение
• Подходит только для устройств с штыревыми клеммами; не работает с винтовыми или кольцевыми зажимами
• Не предназначен для наружной установки - не имеет защиты от пыли/влаги (IP-класс не указан)
• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной фиксации щита

Примеры использования

• Щиты управления станков с 15–18 трёхфазными двигателями
• Распределительные щиты на конвейерных линиях с множеством контакторов
• Централизованное питание группы УЗО в жилых и коммерческих объектах
• Системы аварийного освещения с несколькими группами

Практические советы

• Перед монтажом убедитесь, что все автоматы имеют одинаковый шаг 18 мм - иначе они не встанут правильно
• Не используйте шину для подключения устройств с разными номиналами тока - это нарушает баланс нагрузки
• При использовании в щите с высокой плотностью компоновки оставьте свободное место вокруг шины для вентиляции
• Проверяйте плотность посадки каждого автомата - слабый контакт вызывает нагрев и выход из строя
• Для больших щитов можно соединять несколько шин последовательно, но только если есть техническая возможность и допустимо по нормам
