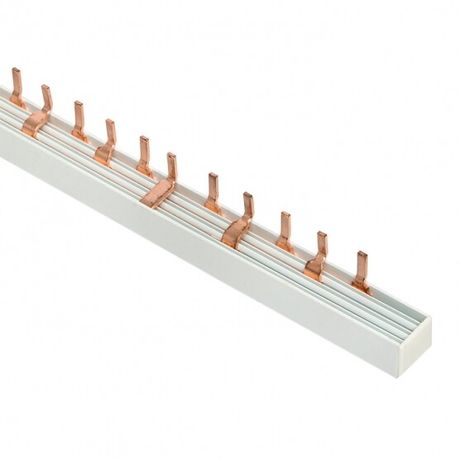

Шина соединительная типа PIN 100A 54 мод. для диф. автоматов (L1N L2N L3N) EKF PROxima | pin-03n-100

Шина соединительная типа PIN 100A 54 модуля для дифференциальных автоматов (L1N L2N L3N) от EKF PROxima обеспечивает надёжное параллельное подключение до 27 дифференциальных автоматов в распределительном щите, используя штыревую систему соединения. Применяется в промышленных и жилищных электроустановках с трёхфазным питанием.

Назначение и область применения

Эта шина предназначена для коммутирования фазных (L1, L2, L3) и нулевых (N) проводников между дифференциальными автоматами. Уменьшает количество отдельных проводов, ускоряет сборку щита и повышает надёжность соединений. Подходит для установки в щитах с модульным оборудованием, где требуется компактное и безопасное распределение тока. Часто используется в объектах с высокой плотностью защиты: многоквартирные дома, торговые центры, производственные участки, насосные станции.

Технические характеристики

• Тип подключения: штыревой (PIN) - защёлкивается в гнёзда автоматических выключателей без инструментов
• Номинальный ток: 100 А - способна передавать нагрузку без перегрева при длительной работе
• Количество контактов: 54 - позволяет подключить 27 двуполюсных дифавтоматов (по 2 контакта на каждый)
• Количество фаз: 3 + N - три фазы и один ноль, все проводники выведены отдельно
• Шаг контактов: 17,8 мм - соответствует стандартному шагу DIN-рейки для модульного оборудования
• Поперечное сечение: 16 мм2 - достаточное для тока 100 А, снижает потери и нагрев
• Рабочее напряжение: 230 В - рассчитана на использование в сетях переменного тока 230/400 В
• Импульсное напряжение: 4000 кВ - обеспечивает защиту от скачков напряжения, включая молнии
• Ток короткого замыкания: 15 000 кА - сохраняет целостность при аварийных режимах
• Изоляция: да - корпус выполнен из самозатухающего диэлектрика, предотвращает пробои и короткие замыкания
• Материал: лужёная медь - устойчив к окислению, обеспечивает долговечный контакт

Совместимость и монтаж

Шина совместима с дифференциальными автоматами, имеющими штыревые зажимы с шагом 17,8 мм. Подходит для моделей от EKF, ABB, Schneider Electric, Legrand и других производителей, соблюдающих стандарт IEC 60947-2. Для монтажа достаточно вставить шину в гнёзда автоматов на DIN-рейке - никаких болтов или инструментов не требуется. Направление подключения: верхние контакты - вход (от главного автомата), нижние - выход к нагрузкам. Обязательно проверьте соответствие типоразмера гнезд на автоматах - не все модели поддерживают PIN-соединение.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу. Материалы не поддерживают горение - класс самозатухания UL94 V-0. Выдерживает импульсы до 4000 кВ, что делает её подходящей для зон с высокой вероятностью перенапряжений. Каждый контакт имеет повышенную механическую прочность для многократных подключений.

Преимущества

• Упрощает и ускоряет монтаж - вместо десятков проводов одна шина
• Снижает риск ошибок при подключении - все точки уже правильно распределены
• Обеспечивает равномерное распределение тока по всем фазам
• Лужёная медь улучшает контакт и продлевает срок службы
• Компактность - экономит место в щите, особенно важно при большом количестве автоматов
• Поддержка N-провода - позволяет использовать одновременно фазы и ноль без дополнительных перемычек

Ограничения применения

• Не подходит для автоматов с другим шагом контактов (например, 15 мм или 21 мм)
• Не предназначен для подключения кабелей сечением более 16 мм2 - требуются внешние соединители
• Не работает с однополюсными автоматами - только с двуполюсными (L+N)
• Не рекомендуется для открытых площадок без защиты от влаги - хотя IP-класс не указан, корпус не герметичен
• Запрещено использовать в цепях постоянного тока - рассчитана только на переменный ток 50–60 Гц

Примеры использования

• Щит освещения в многоэтажном доме с 27 квартирами - по одному дифавтомату на каждую
• Производственный участок с группой станков, требующих индивидуальную защиту от утечек
• Жилой комплекс с системой «умный дом» - множество точек контроля утечек
• Коммерческий центр: розеточные группы, системы безопасности, освещение

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были установлены на одной рейке и точно выровнены - иначе шина не войдёт
• Не применяйте силу при вставке - если шина не встаёт легко, проверьте правильность расположения гнёзд
• Для удобства обслуживания оставляйте свободное пространство вокруг шины - она не должна быть зажата другими элементами
• При использовании в условиях повышенной влажности (бассейны, кухни) дополнительно устанавливайте защитные крышки
• При замене одного автомата - не вынимайте всю шину, просто отключите нужный модуль и замените его
• Проверяйте температуру шины через несколько часов после первого включения - если есть нагрев, значит, плохой контакт или перегрузка
