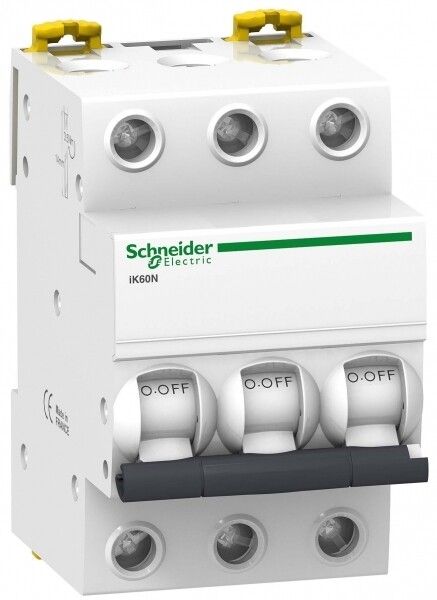

Выключатель автоматический трехполюсный iK60 10А C 6кА | A9K24310 Schneider Electric APC

Автоматический выключатель модульный трехполюсный 10А C 6кА iK60 от Schneider Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в промышленных и бытовых сетях переменного тока, совместим с DIN-рейкой и входит в серию ACTI9. Артикул a9k24310 соответствует стандартным требованиям МЭК/EN 60898-1.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А C 6кА iK60 защищает трёхфазные цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных участках и объектах инфраструктуры. Применяется в цепях с нагрузкой до 10 А, например, на питание двигателей, освещения, групп розеток и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое изолирующие части выдерживают без пробоя.
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, при котором выключатель гарантированно отключится.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; подходит для нагрузок с умеренным пуском (например, двигатели, люминесцентные лампы).
• Сечение провода: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 44,5 мм - минимальная глубина щита, необходимая для установки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Рабочий температурный диапазон: –25…+60 C - работает в условиях холодных помещений и нагрева внутри щита.
• Частота: 50–60 Гц - предназначена для сетей России и Европы.
• Категория перенапряжения: 2 - рассчитана на использование в распределительных устройствах, а не на входе в здание.
• Исполнение: стационарное - не предназначен для перемещения или частого подключения/отключения.

Совместимость и монтаж

Автоматический выключатель iK60 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется фиксацией за верхний зацеп, затем плотное прилегание к рейке. Для подключения используются винтовые зажимы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта. Совместим с комплектующими серии ACTI9: аналогичными автоматами, УЗО, реле, клеммниками. Цвет корпуса - белый, что позволяет легко интегрировать его в единый дизайн щита.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 и российскому ГОСТ Р 50345-99, которые регламентируют безопасность и надёжность устройств для защиты бытовых и аналогичных потребителей. Класс токоограничения 3 и исполнение IP20 обеспечивают соответствие требованиям по электробезопасности. Климатическое исполнение УХЛ4 позволяет применять прибор в помещениях с повышенной влажностью и колебаниями температуры, но не на открытых площадках.

Преимущества

• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьёзных аварийных режимах.
• Характеристика “C” оптимальна для типовой промышленной нагрузки - меньше ложных срабатываний при пуске оборудования.
• Широкий диапазон сечений проводов (1–25 мм2) - удобство при подключении как тонких, так и мощных кабелей.
• Термостойкий и ударопрочный пластик - увеличивает срок службы и устойчивость к механическим воздействиям.
• Единый дизайн с серией ACTI9 - упрощает сборку и обслуживание щитов, особенно при масштабировании системы.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока AC.
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты.
• Категория перенапряжения 2 исключает установку на вводе в здание - требует наличия более мощного аппарата (категории 3 или 4) перед этим выключателем.
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для операционного управления.
• Не подходит для защиты цепей с высоким пусковым током (например, большие асинхронные двигатели) - требуется характеристика D.

Примеры использования

• Защита трёхфазного станка с двигателем 3 кВт (номинальный ток ~7 А).
• Распределение питания по группам розеток в цеху или мастерской.
• Щитовая защита освещения и вентиляции в административном здании.
• Подключение группы конвейеров с мягким пуском в производственной линии.

Практические советы

• Выбирая автомат, проверьте суммарную нагрузку всех фаз - она не должна превышать 10 А на каждую.
• При монтаже используйте калиброванный ключ - переусиливать винты опасно, недотягивать - плохо.
• Если в щите много аппаратов, соблюдайте шаг между ними - не менее 5 мм для теплоотвода.
• Для защиты от перенапряжений ввода в здание обязательно установите устройство категории 3 или выше перед iK60.
• Проверяйте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - сложности с зажимом.
• Артикул a9k24310 можно заменить на аналог из серии ACTI9 с такой же характеристикой - совместимость сохраняется.
