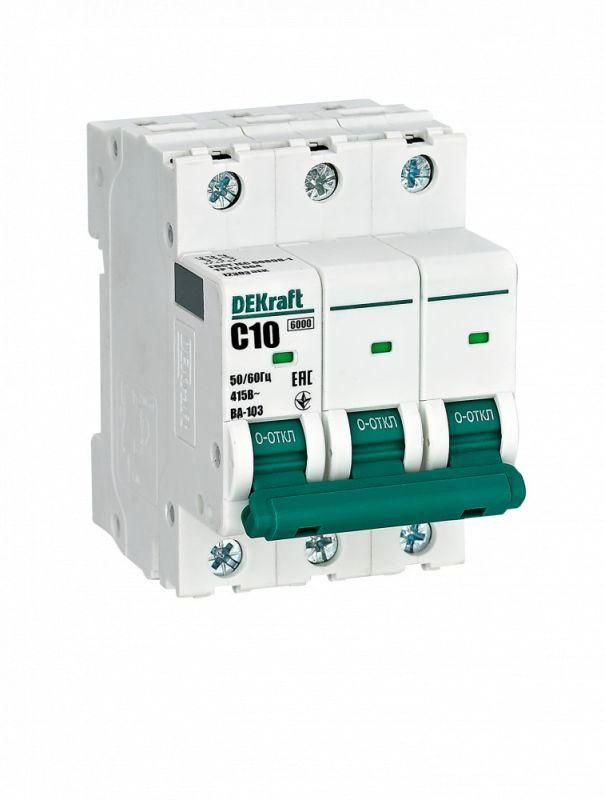

Автоматический выключатель ВА-103 3P 10А C 6кА новый - 12303DEK APC

Автоматический выключатель модульный трехполюсный 10А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для монтажа в распределительных щитах жилых, коммерческих и промышленных объектах, особенно там, где требуется надежная вводная защита. Модель ВА-103 совместима с системами DEKraft и Systeme Electric.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты трёхфазных сетей переменного тока с частотой 50–60 Гц. Его характеристика «C» делает его подходящим для нагрузок с умеренным пусковым током - например, двигатели малой мощности, освещение, группы розеток и оборудование с индуктивной составляющей. Номинальная отключающая способность 6 кА позволяет применять этот автомат в качестве вводного устройства в зданиях с ограниченным уровнем короткозамкнутых токов. Подходит для установки в щитах на DIN-рейку в помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 415 В
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C (реагирует на токи 5–10 крат от номинала)
• Род тока: переменный (AC)
• Частота: 50–60 Гц
• Ширина по модулям: 3 модуля (54 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20: защищён от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 (умеренные загрязнения, допускаются временные проводящие загрязнения)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующие комплектующие без адаптации. Крепление осуществляется фиксацией на рейку с помощью защёлки. На боковой стороне слева предусмотрена возможность установки дополнительных аксессуаров: расцепителей, сигнализирующих контактов или блокировочных устройств. Для правильного монтажа убедитесь, что глубина шкафа не менее 78,5 мм, чтобы обеспечить свободный выход механизма.

Особенности конструкции

Корпус автомата усилен пятью монолитными заклёпками - это снижает риск деформации при механическом воздействии и увеличивает долговечность. Индикатор состояния контактов выполнен в виде окна, которое чётко показывает положение (вкл/выкл) даже при закрытой лицевой панели. Боковые каналы охлаждения обеспечивают лучший теплоотвод, что важно при длительной работе при повышенных температурах. Конструкция не предусматривает обслуживания - при отказе заменяется целиком.

Безопасность и стандарты

Автомат соответствует требованиям международного стандарта IEC 60947-2. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания жидкости или пыли - поэтому не применяется во влажных или запылённых средах без дополнительной защиты. Номинальное напряжение изоляции 500 В гарантирует безопасную работу в сетях до 415 В.

Преимущества

• Усиленный корпус с заклёпками - выше механическая надёжность
• Индикатор состояния контактов - удобство диагностики без вскрытия
• Охлаждающие каналы - стабильная работа при нагреве
• Левосторонняя возможность установки аксессуаров - гибкость в сборке
• 100%-я совместимость с популярными сериями DEKraft и Systeme Electric

Ограничения применения

• Не предназначен для постоянной работы в условиях влажности, пыли, агрессивных сред - IP20 недостаточно
• Не рекомендуется для защиты цепей с очень высоким пусковым током (например, крупные насосы, компрессоры) - характеристика C имеет более низкий порог срабатывания, чем D
• Не поддерживает управление дистанционно - требуются внешние аксессуары
• Запрещено открывать корпус - ремонт невозможен, только замена

Примеры использования

• Вводной автомат в щите многоквартирного дома для трёхфазной сети
• Защита группы розеток на производстве (станки, сварочные аппараты)
• Щит освещения в офисном помещении с трёхфазным питанием
• Распределительный щит торгового центра с нагрузками типа двигателей и светильников

Практические советы

• Выбирая автомат ВА-103, проверьте соответствие посадочного места в щите - глубина 78,5 мм должна быть учтена при проектировании
• Если планируете использовать аксессуары (например, блокировки или сигнализацию), заранее выберите модель с возможностью установки слева
• Для защиты оборудования с высоким пусковым током рассмотрите вариант с характеристикой D вместо C
• Не используйте автомат в открытых шкафах без крышки - IP20 не предохраняет от внешних факторов
• При замене старого автомата убедитесь, что новый также имеет три полюса и ту же отключающую способность - 6 кА
