Шина соединительная FORK(вилка)-3Р-100А-(дл.1м) | 143246 КЭАЗ

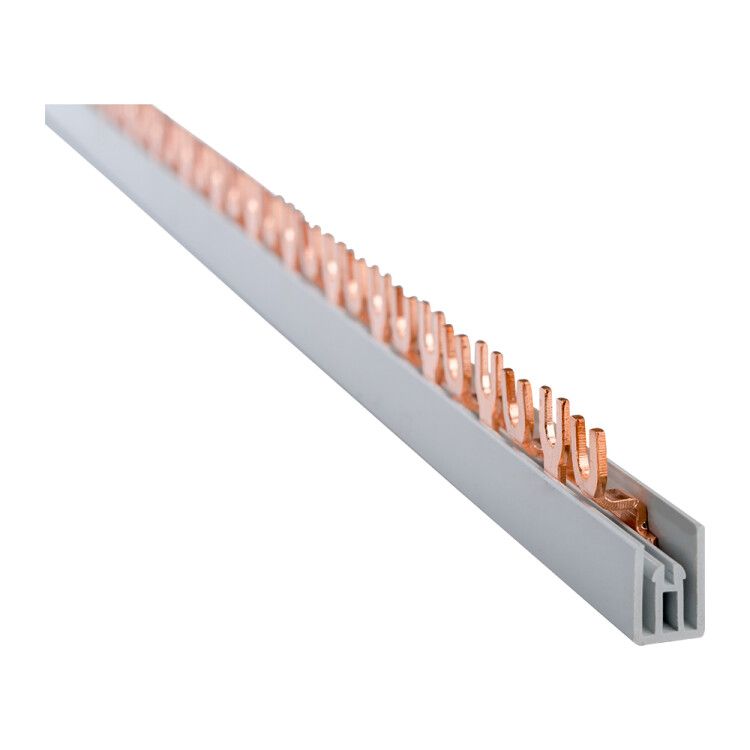

Шина соединительная FORK (вилка) 3P 100A (дл.1м) КЭАЗ - это медная соединительная система для распределения тока до 100 А между несколькими автоматическими выключателями или аппаратами защиты в щитах. Применяется в качестве надёжного и компактного решения для сборки силовых щитов, особенно там, где требуется высокая плотность подключений.

Назначение и область применения

Шина соединительная FORK (вилка) 3P 100A (дл.1м) КЭАЗ предназначена для параллельного подключения трёхполюсных устройств - например, автоматических выключателей, контакторов или рубильников - в одном ряду. Она заменяет группу проводов, упрощает монтаж и снижает риск ошибок при соединении. Подходит для установки в распределительных щитах промышленных объектов, цехов, насосных станций и систем управления.

Технические характеристики

• Количество фаз и полюсов: 3
• Номинальный ток: 100 А - допустимый постоянный ток через каждый полюс
• Тип подключения: вилка (FORK) - устройства подключаются сверху защёлкивающимися контактами
• Способ монтажа: крепление на DIN-рейку, подключение осуществляется сверху
• Шаг между полюсами: 18 мм - соответствует стандартному шагу модульных аппаратов
• Длина: 1 метр - позволяет подключить до 54 устройств при использовании однополюсных модулей
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Корпус: самозатухающий диэлектрик - не поддерживает горение, безопасен при перегрузках
• Стандарт: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Шина совместима с любыми трёхполюсными аппаратами, имеющими стандартную посадочную форму для подключения типа FORK и шаг 18 мм. Устройства должны иметь верхние зажимы для вставки в шину - типичные модели от Schneider Electric, ABB, IEK, Legrand, Hager и других производителей.

Монтаж выполняется следующим образом:

• Закрепите шину на DIN-рейке в щите
• Подключите питание к первому входному контакту шины - обычно это крайний слева полюс
• Вставьте автоматы или другие устройства сверху так, чтобы их контакты плотно вошли в гнёзда шины
• Не затягивайте болты на аппаратах - они не требуют дополнительного усилия при подключении к шине

Обязательно проверьте соответствие глубины посадочных гнезд на аппаратах и форме контактов шины - не все модели подходят.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827 (МЭК 670), что гарантирует механическую прочность, термическую стойкость и электробезопасность. Корпус выполнен из материалов, не поддерживающих горение, что повышает уровень пожаробезопасности в щитовой. Шина рассчитана на работу в условиях температур от -25C до +60C и относительной влажности до 90% без конденсации.

Преимущества

• Высокая плотность подключений - до 54 устройств на одной шине длиной 1 м
• Ускоренный монтаж - вместо множества перемычек используется одна шина
• Надёжность контакта - медные пластины обеспечивают минимальное нагревание даже при длительной нагрузке
• Лёгкий осмотр и обслуживание - доступ ко всем подключениям без демонтажа соседних аппаратов
• Снижение риска ошибок - исключается путаница при прокладке проводов между аппаратами

Ограничения применения

• Не применяется для переменного тока выше 100 А - превышение вызывает перегрев и выход из строя
• Не предназначен для подключения устройств с нижним подключением - только для верхнего подключения типа FORK
• Не рекомендуется использовать вне закрытых щитов - отсутствует степень защиты IP
• Не подходит для многожильных проводов большего сечения - шина работает только с аппаратами, имеющими стандартные FORK-контакты
• Поперечное сечение проводника внутри шины не указано - нельзя использовать её как самостоятельный токоведущий элемент без подключённых аппаратов

Примеры использования

• Сборка щита питания для группы станков с трёхфазным двигателем - один источник питания, 12 автоматов по 3 полюса
• Щит управления конвейерной линией - 18 контакторов, подключённых к общей шине
• Распределительный щит жилого комплекса - три фазы, каждая с 18 автоматами на освещение и розетки

Практические советы

• Перед монтажом проверьте, что все автоматы имеют одинаковый шаг 18 мм - иначе некоторые не войдут в шину
• Не используйте шину для подключения устройств с разными номиналами тока - возможен дисбаланс нагрузки
• При необходимости удлинения можно комбинировать несколько шин, но соблюдайте правильную последовательность подключения питания
• Для удобства обслуживания оставляйте свободное место между аппаратами - не заполняйте всю длину шины полностью
• Проверяйте плотность посадки каждого аппарата - слабый контакт может вызвать нагрев и отказ
