Шина соединительная типа FORK для 3-ф нагр. 100А 54 мод. EKF PROxima | fork-03-100

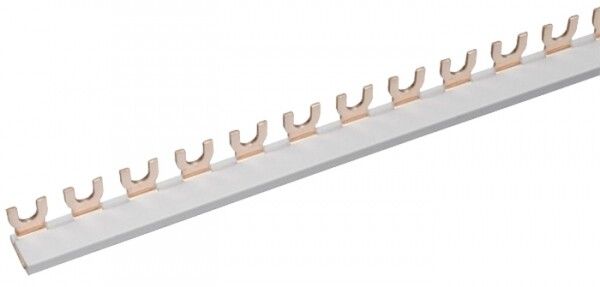

Шина соединительная типа FORK для трехфазного нагрева 100А 54 модуля от EKF серии PROxima предназначена для надёжного распределения трёхфазного тока до 100 А между несколькими устройствами в щитовой. Применяется там, где требуется компактное и безопасное подключение автоматических выключателей, контакторов и других модульных аппаратов без использования отдельных проводов.

Назначение и область применения

Эта шина используется для параллельного подключения до 18 устройств в одном ряду - например, автоматических выключателей, тепловых реле или контакторов. Подходит для систем трёхфазного нагрева, промышленных станков, конвейеров, систем вентиляции и другого оборудования, требующего одновременного питания нескольких модулей. Устройство устанавливается на DIN-рейку внутри распределительных щитов.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество фаз: 3 - обеспечивает равномерное распределение тока по всем фазам
• Количество полюсов: 3 - соответствует трёхфазной сети L1, L2, L3
• Тип подключения: вилка (FORK) - позволяет легко вставлять и извлекать устройства без демонтажа шины
• Материал: лужёная медь - снижает окисление, повышает долговечность и контактную проводимость
• Поперечное сечение: 16 мм2 - достаточное для тока 100 А с запасом по нагреву
• Шаг между модулями: 17,8 мм - совместим с оборудованием шириной 1 модуль (17,5 мм)
• Общее количество модулей: 54 - длина шины рассчитана на установку 18 устройств с шагом 17,8 мм
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Ток короткого замыкания: 15 000 кА - обеспечивает устойчивость при аварийных режимах
• Импульсное напряжение: 4000 кВ - соответствие требованиям к ударной прочности изоляции
• Диапазон температур: от -40 C до +55 C - работает в условиях холодных цехов и жарких помещений
• Климатическое исполнение: УХЛ3 - допущено к применению в помещениях с умеренным и холодным климатом
• Способ монтажа: на монтажную плату (DIN-рейку)
• Изоляция: да - корпус выполнен из самозатухающего диэлектрика
• Нормативный документ: IEC 60309-1(1999)

Совместимость и монтаж

Шина совместима с любым модульным оборудованием шириной 1 модуль (17,5 мм): автоматы серии ABB S200, Schneider Easy9, EKF PROxima, Hager, Legrand и аналогичными. Для установки достаточно поместить шину на DIN-рейку и вставить в неё устройства сверху - каждый полюс шины имеет три контакта: вход, выход и заземление (при необходимости). Монтаж не требует инструментов - все подключения осуществляются путём вставки. Кабели подводятся к начальному и конечному модулям шины через клеммы, остальные устройства получают питание через внутренние перемычки.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999) и прошла проверку на термическую и механическую устойчивость. Лужёная медь предотвращает образование оксидов, что снижает риск перегрева контактов. Корпус изготовлен из самозатухающего материала - не поддерживает горение даже при локальных перегрузках. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешней среды - не применяйте в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Значительно уменьшает количество проводов в щите - снижает риск ошибок при сборке
• Ускоряет монтаж и обслуживание - можно менять один автомат, не отключая всю группу
• Предотвращает перекос нагрузки между фазами благодаря жёстко заданной геометрии
• Высокая надёжность контактов - медные пластины с лужением обеспечивают стабильный контакт десятки лет
• Поддерживает плотную компоновку - 54 модуля позволяют разместить 18 устройств в минимальном пространстве

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не совместим с оборудованием шириной 1,5 модуля (например, ВА47-100) - требуются шины с шагом 27 мм
• Максимальное число подключаемых устройств - 18; нельзя использовать более одного ряда на одной шине
• Не рекомендуется для постоянной нагрузки выше 80 % от номинала (80 А) без принудительного охлаждения
• Не подходит для сетей постоянного тока - только переменный ток AC

Примеры использования

• Щит управления насосной станцией - три фазы, девять насосов по два автомата на каждую
• Цех с электрообогревом - 18 нагревательных элементов, управляемые через контакторы
• Автоматизированная линия - группа двигателей с тепловыми реле, подключённых параллельно
• Распределительный щит офисного здания - группы освещения и розеток на трёх фазах

Практические советы

• Проверьте ширину ваших автоматов перед заказом - если они 1,5 модуля (27 мм), выбирайте шину с шагом 27 мм, а не эту
• При подключении кабеля используйте наконечники НШВИ - так контакт будет надёжнее
• Не затягивайте клеммы слишком сильно - это может повредить медные пластины внутри шины
• Если в щите много вибраций, дополнительно закрепите шину хомутами к рейке
• Для удобства обслуживания располагайте шину рядом с часто меняемыми устройствами - например, с реле защиты
• Шина EKF PROxima fork-03-100 - одна из немногих в своём классе с лужёной медью и высокой пробивной прочностью - она лучше выдерживает импульсы и перегрузки, чем аналоги с обычной медью
