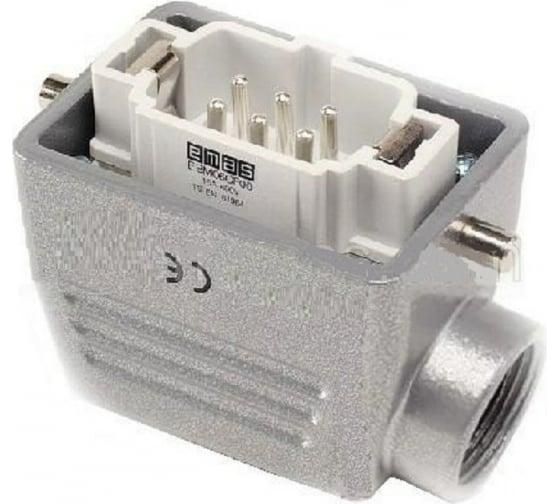

Вилка 6 полюсов 16А боковой ввод IP65 EMAS EBM06FU10

Вилка 6 полюсов 16А боковой ввод, металлический кожух со штепселем, IP65 (PG 16) от EMAS - надёжный контактный элемент для подключения оборудования в условиях повышенной запылённости и влаги. Артикул ebm06fu10 предназначен для промышленного использования там, где важна механическая прочность и герметичность соединения.

Назначение и область применения

Эта вилка используется для подключения электроприборов с шестью токоведущими жилами - например, трёхфазных двигателей, систем управления, насосов или автоматизированных линий. Боковой ввод позволяет удобно прокладывать кабель вдоль стен или корпусов машин, снижая риск перегибов. Металлический кожух обеспечивает устойчивость к ударным нагрузкам, а степень защиты IP65 защищает от пыли и струй воды из любого направления. Подходит для установки на станках, конвейерах, в пищевой и химической промышленности.

Технические характеристики

• Число полюсов: 6 (три фазы + земля + два ноля или другие комбинации)
• Номинальный ток: 16 А
• Степень защиты: IP65 - полностью защищена от пыли, выдерживает водяные струи
• Тип ввода: боковой, с резьбой PG 16 для кабеля диаметром до 14 мм
• Материал корпуса: металл (сталь с покрытием)
• Конструкция: со встроенным штепселем - совместима с соответствующими розетками того же стандарта

Совместимость и монтаж

Вилка ebm06fu10 от EMAS предназначена для работы с розетками серии EMA-S, имеющими аналогичную геометрию контактов и резьбу PG 16. Для монтажа необходимо:

• Закрепить вилку на поверхности через отверстия в корпусе (максимальный момент затяжки - 1,8 Нм)
• Пропустить кабель через резьбовое уплотнение PG 16 и закрутить гайку до плотного прилегания
• Подключить провода к клеммам согласно схеме: L1, L2, L3, N, N, PE - соблюдая цветовую маркировку
• Убедиться, что внешний диаметр кабеля не превышает 14 мм - иначе уплотнение не обеспечит IP65

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединителей. Конструкция исключает случайное отключение при работе - благодаря механизму фиксации штепселя. Металлический корпус имеет потенциал заземления, что повышает безопасность при аварийных ситуациях.

Преимущества

• Высокая механическая прочность - корпус не деформируется при вибрациях
• Герметичная сборка - сохраняет защиту IP65 даже после многократных подключений
• Удобный боковой ввод - минимизирует радиальные нагрузки на кабель
• Совместимость с широкой линейкой розеток EMAS - легко заменить или расширить систему

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не равнозначен IP67/68
• Работает только в температурном диапазоне от -25C до +60C - ниже или выше возможна потеря эластичности уплотнений
• Не рекомендуется использовать с кабелями менее 4 мм в диаметре - уплотнение PG 16 не будет герметично
• Требуется точное соответствие с розеткой - использование с другими брендами может нарушить контакт или защиту

Примеры использования

• Подключение трёхфазного двигателя на конвейере в цеху с частой мойкой
• Соединение системы управления с датчиками на пищевом оборудовании
• Переносной рабочий стол с несколькими исполнительными механизмами в мастерской
• Временные подключения сварочных аппаратов на объектах с высокой запылённостью

Практические советы

• Перед первым подключением проверьте, чтобы все контакты были чистые - грязь снижает срок службы
• При монтаже используйте кабель с медными жилами и качественной изоляцией - алюминий не рекомендован
• Не затягивайте гайку PG 16 слишком сильно - это может повредить резьбу или уплотнение
• Если вилка работает в агрессивной среде (масла, щёлочи), периодически осматривайте корпус на предмет коррозии
• Для долгой службы сочетайте эту вилку с розетками той же серии - EBMS06FU10 и ebm06fu10 образуют пару
