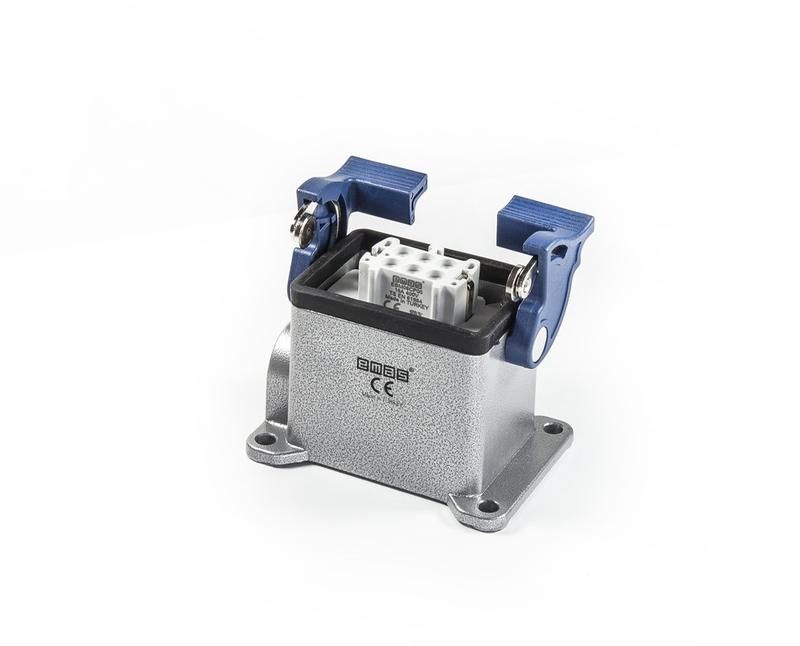

Розетка угловая 6 полюсов 16А IP65 (кожух с гнездом) EMAS EBM06PD12

Розетка угловая 6 полюсов 16A IP65 с металлическим гнездом и боковым вводом PG 16 от EMAS (артикул ebm06pd12) предназначена для надёжного подключения оборудования в условиях повышенной запылённости, влаги и механических воздействий - например, на производстве, в цехах или на открытых площадках.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с заземлением - станков, насосов, компрессоров, конвейеров и других устройств, требующих шестиполюсного соединения. Угловая форма позволяет удобно размещать её в узких местах, где прямой ввод кабеля затруднён. Защита IP65 обеспечивает работу в пыльных, влажных и outdoor-условиях.

Технические характеристики

• Количество полюсов: 6 (3 фазы + N + PE + доп. контакт)
• Номинальный ток: 16 А
• Степень защиты: IP65 (полная защита от пыли, стойкость к струям воды)
• Тип ввода: боковой, с резьбовым патрубком PG 16
• Материал корпуса: металл
• Гнездо: металлическое, с высокой износостойкостью
• Угол установки: 90° между входным кабелем и выходными контактами

Совместимость и монтаж

Розетка совместима с кабелями с наружным диаметром до 14–18 мм, соответствующими резьбе PG 16. Для монтажа требуется предварительно просверленное отверстие в стене или щите. Кабель заводится через боковой патрубок PG 16, который плотно фиксируется гайкой. Металлический корпус крепится болтами M6. Подключение проводов выполняется внутри корпуса - контакты рассчитаны на жилы сечением до 4 мм2. Обязательно соблюдайте полярность и заземление.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Конструкция исключает случайное открытие при включенном оборудовании. Напряжение - до 500 В переменного тока. Применяется в системах TN-S и TT.

Преимущества

• Металлический корпус и гнездо обеспечивают долговечность даже при частых подключениях
• Угловая форма экономит место и снижает риск перегиба кабеля
• Защита IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Фиксация кабеля через PG 16 предотвращает выдергивание и повреждение жил
• Подходит для замены старых аналогов с такими же параметрами

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равнозначен IP67/68
• Не рекомендуется для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не поддерживает автоматическое отключение - требует внешнего УЗО/АВ
• Работает только с кабелями, подходящими по диаметру к PG 16; другие вводы не совместимы

Примеры использования

• Подключение трёхфазного станка с ЧПУ в сборочном цеху
• Разъём для питание насоса на открытом участке производства
• Точка питания конвейера в пищевой промышленности
• Передвижной модуль с электроинструментом на стройплощадке

Практические советы

• При монтаже проверьте, чтобы кабель не был слишком тонким - он должен плотно прилегать к PG 16, иначе защита IP65 будет нарушена
• Используйте только качественные кабели с медными жилами - алюминиевые не подходят для этого типа розеток
• Перед первым включением убедитесь, что все контакты затянуты моментом 0,5–0,7 Нм
• Розетка EMAS ebm06pd12 хорошо сочетается с другими изделиями серии EBM для унифицированного монтажа
• Не используйте адаптеры или переходники - они нарушают герметичность и снижают класс защиты
