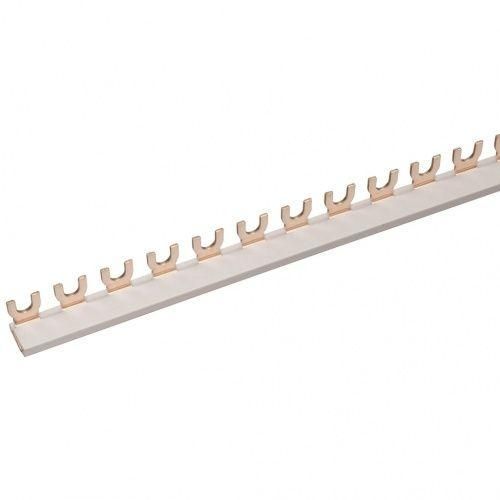

Шина соединительная типа FORK 3P 100А L=1000мм (R) | 811014 CHINT

Шина соединительная типа FORK 3P 100А L=1000мм от CHINT - это надёжное решение для параллельного подключения нескольких автоматических выключателей и других модульных устройств в распределительном щите. Артикул 811014 обеспечивает коммуникацию трёхфазной сети с током до 100 А, что делает её удобной для сборки щитов на основе NXB-63.

Назначение и область применения

Шина соединительная типа FORK 3P 100А L=1000мм используется для создания электрических связей между модульными устройствами в низковольтных распределительных щитах. Подходит для соединения автоматических выключателей, УЗО, дифференциальных автоматов и других элементов, установленных на DIN-рейке. Применяется в бытовых, офисных и промышленных системах питания с напряжением до 400 В.

Технические характеристики

• Количество фаз: 3 (трёхполюсная шина)
• Номинальный ток: 100 А - допустимый постоянный ток через каждый полюс
• Номинальное напряжение: 400 В - максимальное рабочее напряжение переменного тока
• Длина: 1000 мм - позволяет размещать устройства на значительном участке рейки
• Шаг установки: 18 мм - совместима с модулями стандарта 18 мм (например, NXB-63)
• Количество подключаемых устройств: 18 - можно подсоединить до 18 однополюсных устройств (или 6 трёхполюсных)
• Изоляция: да - изолированные корпуса снижают риск КЗ при близком расположении проводов
• Тип подключения: вилка - контактные защёлки входят в гнёзда модульных аппаратов
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита
• Сечение провода: рекомендовано 10–16 мм2 - соответствует требованиям к входящим и исходящим жилам

Совместимость и монтаж

Шина соединительная типа FORK 3P 100А L=1000мм совместима с модульной аппаратурой CHINT серии NXB-63 и аналогичными изделиями других производителей, имеющими стандартную посадку 18 мм. Монтировать необходимо на DIN-рейке после установки всех устройств. Для подключения:

• Убедитесь, что все автоматы отключены и сеть обесточена.
• Выровняйте шину по всей длине, чтобы контакты точно вошли в гнёзда каждого автомата.
• Не используйте силу - если шина не встаёт легко, проверьте правильность положения устройств.
• Подводящие и отводящие провода подключаются к крайним зажимам шины - они рассчитаны на кабели сечением 10–16 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к низковольтному оборудованию. Несмотря на класс защиты IP00, она безопасна при использовании в закрытых щитах. Отсутствие открытых токоведущих частей внутри корпуса минимизирует риск поражения током. Соответствует нормам IEC 60947-7-1 для соединительных шин.

Преимущества

• Экономит время монтажа - заменяет множество перемычек и уменьшает количество точек соединений
• Обеспечивает равномерное распределение тока между всеми полюсами
• Изолированная конструкция предотвращает случайные замыкания между соседними фазами
• Максимально плотная укладка - 18 мест позволяют использовать всю длину шины эффективно
• Совместима с популярными сериями автоматов - особенно с NXB-63 от CHINT

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP00 не допускает открытую эксплуатацию
• Не подходит для нагрузок выше 100 А - перегрузка вызывает нагрев и повреждение контактов
• Не работает с модулями шагом 27 мм - требуется специальная шина другого типа
• Не предназначен для подключения мощных потребителей напрямую - всегда нужен автономный автомат перед каждым устройством

Примеры использования

• Щит освещения в многоквартирном доме - три фазы, 18 автоматов на группы света
• Производственный цех - распределение 400 В между станками через групповые автоматы
• IT-серверная - питание серверных стоек через УЗО и дифавтоматы на каждой линии
• Жилое помещение - однофазные и трехфазные контуры в одном щите с общей шиной

Практические советы

• Перед монтажом проверьте соответствие шины типу оборудования - у некоторых автоматов гнёзда отличаются глубиной или формой
• Не забудьте про запас места: шина занимает 18×18 = 324 мм по длине, остальное - свободное пространство для проводов
• При необходимости удлинения используйте несколько шин с переходниками - нельзя сплаивать их механически
• Проверяйте температуру контактов через месяц после включения - повышенный нагрев указывает на плохой контакт
• Выбирая шину, ориентируйтесь на число полюсов и ток - здесь 3P и 100 А подходят для большинства промышленных задач
