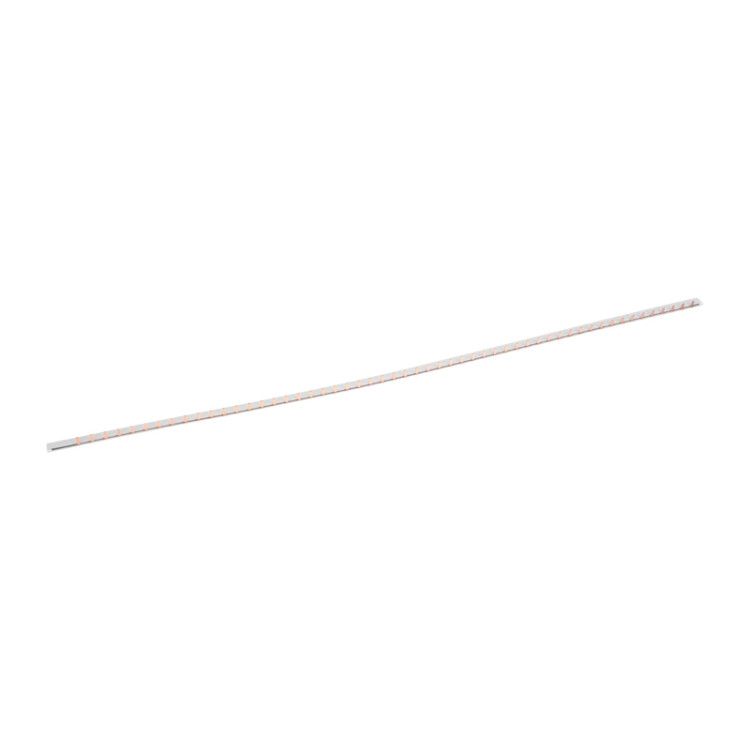

Шина соединительная типа PIN штырь 1Р 100 А 1 м (20 шт./уп.) | 11-2240 REXANT MEET

Шина соединительная типа PIN штырь 1Р 100 А 1 м (20 шт./уп.) от Rexant — это надёжное решение для распределения тока между однополюсными аппаратами в щитовой. Артикулы etm11-2240 и 11-2240 позволяют легко найти продукт в каталоге, а её компактная форма и высокая плотность установки делают её удобной для сборки распределительных устройств.

Назначение и область применения

Шина соединительная типа PIN штырь 1Р 100 А 1 м (20 шт./уп.) предназначена для создания последовательного электрического соединения между однополюсными коммутационными аппаратами: автоматическими выключателями, выключателями нагрузки, дифференциальными автоматами и УЗО. Применяется в распределительных щитах жилых, общественных и промышленных объектов, где требуется компактная и безопасная проводка фазного провода между устройствами. Подходит для монтажа в щитах с ограниченным пространством, особенно там, где используется DIN-рейка.

Технические характеристики

• Номинальный ток: 100 А — способна выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В — рассчитана на работу в сетях переменного тока до 400 В (например, 230/400 В трёхфазная сеть);
• Поперечное сечение контактной части: 77 мм² — обеспечивает низкое переходное сопротивление и минимальные потери энергии;
• Шаг между контактами: 18 мм — соответствует стандартному шагу модульных аппаратов на DIN-рейке;
• Тип подключения: штырь (pin) — позволяет вставлять аппараты прямо в гнёзда шины без дополнительных проводов;
• Количество контактов: 1 — однополюсная конструкция, работает только с одной фазой;
• Длина: 1 метр — позволяет соединить до 5–6 стандартных модульных аппаратов (при шаге 18 мм);
• Корпус: диэлектрический материал, самозатухающий — не поддерживает горение, повышает пожаробезопасность;
• Материал контактов: медь — обеспечивает хорошую проводимость и долгий срок службы.

Совместимость и монтаж

Шина совместима с любыми однополюсными аппаратами, имеющими стандартные штыревые зажимы, соответствующие типу PIN и шагу 18 мм. Монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть шину на рейку, после чего вставить контакты аппаратов в гнёзда шины. Никаких инструментов для подключения не требуется — всё происходит механически. Каждый аппарат устанавливается вплотную друг к другу, что экономит место внутри щита. Обязательно проверьте, чтобы глубина входящего штыря аппарата соответствовала глубине гнезда шины — не все модели имеют одинаковые допуски.

Безопасность и стандарты

Изделие изготовлено из материалов, не поддерживающих горение, что снижает риск распространения пламени при аварийном нагреве. Хотя в спецификации указаны нулевые значения для импульсного напряжения и тока короткого замыкания, шина не предназначена для работы в условиях сверхтоков — она лишь передаёт ток, а защиту обеспечивают установленные автоматы. Шина не имеет сертификата IP, поэтому применяется только во внутренних закрытых щитах, исключающих доступ воды и пыли.

Преимущества

• Ускоряет монтаж — не требует прокладки и обжима множества проводов;
• Снижает количество точек соединений — меньше вероятность плохого контакта и перегрева;
• Экономит пространство — вместо проводов используется одна компактная шина;
• Обеспечивает равномерное распределение тока — благодаря цельнолитому медному контакту;
• Легко обслуживается — можно заменить один автомат, не нарушая всю цепь.

Ограничения применения

• Подходит только для однополюсных аппаратов — нельзя использовать для двухполюсных или трехполюсных автоматов;
• Не предназначен для работы при токах выше 100 А — превышение вызывает перегрев и выход из строя;
• Не рассчитана на внешнюю установку — отсутствует защита от влаги и пыли;
• Не подходит для цепей с частыми включениями/выключениями под нагрузкой — шина не является коммутирующим элементом;
• Не рекомендуется применять в средах с химически активными испарениями — корпус не устойчив к агрессивным веществам.

Примеры использования

• Распределительный щит квартиры: соединение нескольких УЗО и автоматов по фазе L;
• Щит управления насосной станцией: связка автоматов защиты для одного двигателя;
• Промышленный щит: группировка однополюсных автоматов для освещения или вентиляции;
• Системы резервирования: параллельное питание нескольких автоматов от одной фазы.

Практические советы

• Перед монтажом убедитесь, что все автоматы, которые будут подключены, имеют штыревые контакты именно типа PIN — не все производители используют одинаковый формат;
• Проверьте, чтобы длина шины (1 м) покрывала необходимое число аппаратов — при шаге 18 мм максимум 5–6 мест; если нужно больше — используйте несколько шин с перемычками;
• Не затягивайте аппараты слишком сильно — это может деформировать гнездо шины и нарушить контакт;
• При использовании в щите с большим количеством шин — соблюдайте порядок фаз и помечайте каждую шину для быстрого обслуживания;
• При замене автомата — всегда отключайте питание, даже если шина кажется “пассивной” — она находится под напряжением!
