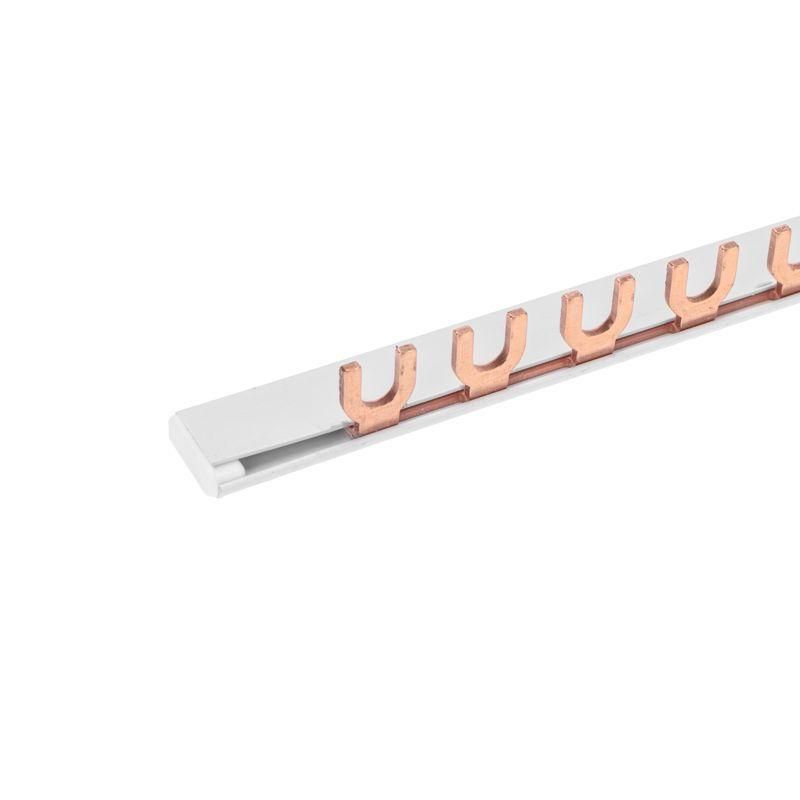

Шина соединительная типа FORK вилка 1P 100 А 1 м (20 шт./уп.) от Rexant - это надёжное решение для распределения тока между несколькими устройствами в щите. Артикулы etm11-2230 и 11-2230 позволяют легко найти продукт в каталоге. Шина используется там, где требуется компактное и безопасное параллельное подключение автоматических выключателей, дифавтоматов и других аппаратов.

Назначение и область применения

Шина соединительная типа FORK вилка 1P 100 А 1 м (20 шт./уп.) предназначена для создания единой токовой цепи между несколькими однополюсными устройствами. Она позволяет отказаться от множества перемычек и проводов, упрощая сборку и обслуживание распределительных щитов. Применяется в бытовых, коммерческих и промышленных установках, где используются автоматические выключатели, выключатели нагрузки, дифференциальные автоматы и УЗО.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 100 А
• Номинальное рабочее напряжение: 400 В
• Поперечное сечение меди: 77 мм2
• Шаг между контактами: 18 мм
• Материал контактов: медь
• Корпус: самозатухающий диэлектрик
• Длина: 1 метр
• Количество в упаковке: 20 штук

Совместимость и монтаж

Шина совместима с любыми однополюсными аппаратами, имеющими стандартную посадку на шаг 18 мм. Монтируется на DIN-рейку. Для подключения необходимо вставить выводы автоматов в гнёзда шины - зажимы обеспечивают плотный контакт без дополнительной затяжки. Подключение выполняется без инструментов: достаточно вставить клемму до упора. Каждый элемент шины рассчитан на один аппарат. Общая длина 1 м позволяет разместить до 5–6 устройств, в зависимости от их габаритов.

Безопасность и стандарты

Корпус выполнен из самозатухающего диэлектрического материала, что исключает распространение пламени при перегреве или коротком замыкании. Медные пластины имеют достаточное сечение (77 мм2) для работы при номинальном токе 100 А без перегрева. Напряжение 400 В соответствует требованиям для трёхфазных сетей 230/400 В. Сертификаты соответствия не указаны - рекомендуется проверять наличие документов у поставщика перед использованием в ответственных объектах.

Преимущества

• Уменьшает количество проводов и соединений - снижает риск плохого контакта и нагрева
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами
• Экономит место в щите за счёт компактной формы
• Не требует инструментов для монтажа - просто вставляются клеммы автоматов
• Защита корпуса от возгорания повышает безопасность при аварийных режимах

Ограничения применения

• Подходит только для однополюсных устройств - не применяется для двухполюсных или трехполюсных автоматов
• Работает только при шаге 18 мм; не совместима с аппаратами на шаг 17,5 мм или 21 мм
• Не предназначен для подключения кабелей напрямую - только через клеммы аппаратов
• Не имеет защиты от внешнего воздействия - должна устанавливаться внутри закрытого щита
• Номинальный ток 100 А - нельзя использовать для цепей выше этого значения

Примеры использования

• Распределительный щит квартиры: подключение нескольких однополюсных автоматов на освещение и розетки
• Промышленный щит: группировка УЗО и дифавтоматов для питания станков
• Система бесперебойного питания: распределение нагрузки между несколькими входными автоматами
• Монтаж в распределительных пунктах (ЩРП): удобство обслуживания и диагностики

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели точно такой же шаг (18 мм) - даже небольшая разница может помешать правильному контакту
• Используйте шину только после того, как все автоматы установлены на рейку - иначе будет сложно вставить её в гнёзда
• Не используйте силу при вставке - если клемма не входит, проверьте соответствие типоразмера
• При необходимости отрезать шину - делайте это острым инструментом, соблюдая целостность внутренних медных пластин
• Убедитесь, что суммарная мощность всех подключённых устройств не превышает 100 А - перегрузка вызывает перегрев
• Храните в сухом месте - хотя корпус герметичен, попадание влаги на контакты может вызвать окисление
