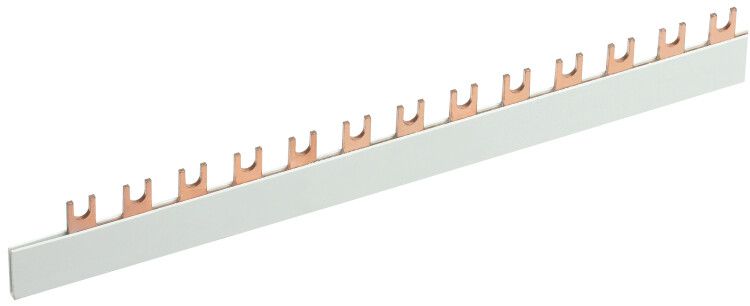

Шина соединительная типа FORK (вилка) 1Р 100А (дл.1 м) | YNS11-1-100 IEK

Шина соединительная типа FORK (вилка) 1 полюсная 100А (длина 1 метр) от IEK используется для надёжного и компактного соединения автоматических выключателей и устройств защиты в распределительных щитах. Артикул yns11-1-100 обеспечивает передачу тока до 100 А с высокой степенью изоляции и устойчивостью к импульсным перегрузкам.

Назначение и область применения

Шина соединительная типа FORK (вилка) применяется для создания последовательных соединений между аппаратурой в распределительных шкафах. Подходит для коммутации таких устройств, как автоматические выключатели (ВА), дифференциальные автоматы (АД), выключатели дифференциального тока (ВД) и выключатели нагрузки (ВН). Благодаря шагу 18 мм она совместима с оборудованием, установленным по стандартной модульной сетке (по одному модулю). Применяется в жилищном, промышленном и коммерческом электрооборудовании.

Технические характеристики

• Номинальный ток: 100 А (продолжительный); допускается использование с током до 125 А при правильном расположении вводного автомата
• Поперечное сечение проводника: 78 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Кратковременно выдерживаемый ток: 15 кА - способна выдерживать короткие замыкания без повреждения
• Номинальное импульсное напряжение: 4 кВ - защищает от скачков напряжения и помех
• Шаг установки: 18 мм - соответствует стандартному модульному шагу оборудования
• Изоляция: да - все части находятся под изолирующей оболочкой, исключающей случайные контакты
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Тип подключения: вилка - позволяет легко вставлять и извлекать устройства без демонтажа всей системы

Совместимость и монтаж

Шина соединительная типа FORK (вилка) 1 полюсная 100А (арт. yns11-1-100) устанавливается на DIN-рейку в распределительном щите. Монтировать её можно рядом с любыми устройствами, имеющими ширину 18 мм (например, одно-, двух- или трёхполюсными автоматами). Устройство вставляется в контактную часть аппарата аналогично обычному модульному элементу - достаточно плотно зафиксировать его на рейке и подсоединить входящую и выходящую жилу через зажимы. Обязательно проверьте соответствие сечения подключаемых проводов - рекомендовано использовать медные провода сечением не менее 16–25 мм2 для надёжного контакта.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для внутренней установки в электроустановках. Высокая изоляционная прочность и возможность выдерживания импульса 15 кА обеспечивают уровень защиты, соответствующий нормам ГОСТ Р 50030.2 и IEC 60947-7. Наличие изоляции предотвращает риск поражения током даже при работе под напряжением.

Преимущества

• Ускоряет сборку щита - вместо множества перемычек используется одна цельная шина
• Минимизирует количество точек соединения - снижает вероятность окисления и перегрева
• Обеспечивает равномерное распределение тока по всем подключённым устройствам
• Легко обслуживается - один элемент заменяется без отключения всего щита
• Подходит для частых изменений конфигурации - устройства легко вынимаются и меняются местами

Ограничения применения

• Не предназначен для работы вне закрытых распределительных шкафов - требует герметичной среды
• Работает только с оборудованием, имеющим контактную систему, совместимую с типом FORK
• Запрещено применять с устройствами, имеющими шаг более чем 18 мм (например, полуторамодульные - они требуют другой модели с шагом 27 мм)
• Не следует использовать при температурах выше +40 C без принудительного охлаждения - возможен перегрев при длительной нагрузке близкой к максимуму

Примеры использования

• Сборка квартирного щита с несколькими автоматами освещения и розеточных групп
• Формирование группы питания для нескольких насосов на промышленном объекте
• Подключение дифференциальных автоматов в офисном помещении с повышенными требованиями к безопасности
• Модернизация старого щита - замена многожильных перемычек на одну шину для повышения надёжности

Практические советы

• Перед установкой всегда проверяйте, что оборудование имеет подходящий шаг - 18 мм для этой шины; используйте заглушки для свободных крайних положений
• При подключении кабеля затягивайте болты усилием, указанным в руководстве аппарата - недостаточно или слишком сильно затянутые контакты вызывают перегрев
• Если планируете использовать ток 125 А, обязательно подключайте вводной автомат точно по центру шины - так достигается оптимальное тепловое распределение
• Не смешивайте эту шину с другими сериями (например, с шагом 27 мм) - они не взаимозаменяемы
• Проверяйте целостность изоляции после каждого ремонта - особенно если были механические воздействия
