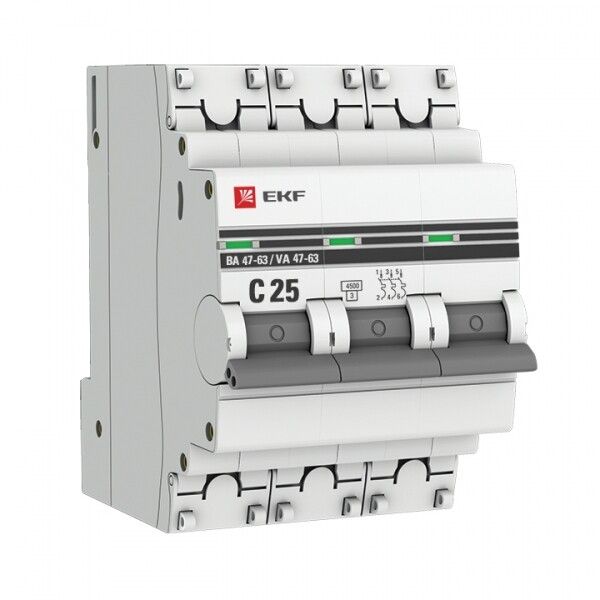

Выключатель автоматический трехполюсный ВА 47-63 25А C 4,5кА PROxima | mcb4763-3-25C-pro EKF (замена - M634325C)

Автоматический выключатель ВА 47-63 от EKF - трёхполюсный модульный аппарат на 25 А с характеристикой срабатывания C и отключающей способностью 4,5 кА. Он предназначен для защиты электросетей от перегрузок и коротких замыканий в бытовых и промышленных объектах, монтируется на DIN-рейку и совместим с системами до 400 В AC.

Назначение и область применения

Выключатель ВА 47-63 используется для ручного включения и отключения электрических цепей, а также для автоматической защиты от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазным и трёхфазным питанием 400 В. Подходит для защиты групповых линий, двигателей, освещения и другого оборудования, работающего в нормальных условиях эксплуатации.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 4,5 кА
• Сечение подключаемых проводников: 1–25 мм2
• Номинальное импульсное напряжение: 4 кВ
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от кратковременных перегрузок, так и от КЗ
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее повреждения в сети
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 41 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от –25 C до +50 C
• Частота: 50 Гц
• Потери мощности: 6,2 Вт
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка занимает три модуля (54 мм шириной). Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет опломбировать устройство - важно для контролируемых объектов. Монтаж выполняется в щитках с достаточным свободным местом: глубина устройства составляет 41 мм, учтите это при компоновке. Нельзя использовать в открытых или влажных помещениях без дополнительной защиты - степень IP20 не допускает попадание воды или пыли.

Безопасность и стандарты

Выключатель ВА 47-63 сертифицирован по ГОСТ Р 50345-2010, который соответствует международному стандарту IEC 60898-2. Обеспечивает класс токоограничения 3 - один из самых высоких уровней безопасности при КЗ. Конструкция имеет повышенную прочность благодаря дополнительным заклёпкам, предотвращающим деформацию корпуса. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Это позволяет быстро диагностировать положение аппарата без вскрытия щита.

Преимущества

• Улучшенная конструкция корпуса - устойчив к механическим деформациям
• Пластины-крышки над зажимами - безопасность и возможность пломбировки
• Удобная ручка управления - легко визуально определить положение и оперативно отключить
• Цветной индикатор состояния - ускоряет обслуживание и диагностику
• Долгий гарантийный срок - 84 месяца, подтверждает надёжность производства
• Поддержка рекомендованного ассортимента - совместим с другими элементами серии PROxima

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и пыли
• Не подходит для частых включений/отключений - не является контактором, рассчитан на редкие операции
• Не работает при температуре ниже –25 C или выше +50 C - требует соблюдения условий эксплуатации
• Не следует применять в сетях постоянного тока - только для переменного тока 50 Гц
• Не предназначен для защиты сверхчувствительных электронных устройств - характеристика C не всегда идеальна для чувствительной техники

Примеры использования

• Защита трёхфазного электродвигателя 1,5 кВт на производстве
• Групповое отключение освещения в торговом зале
• Щитовая защита входной группы в многоквартирном доме
• Распределительный щит на складском комплексе с трёхфазными нагревателями
• Автоматическая защита конвейерной линии с пуском через магнитный пускатель

Практические советы

• Выбирая ВА 47-63, проверьте соответствие сечения провода - не используйте провода меньше 1 мм2 или больше 25 мм2
• При сборке щита оставляйте минимум 50 мм свободного места за устройством - это необходимо для теплоотвода и удобства обслуживания
• Если требуется защита от несанкционированного доступа - обязательно используйте пломбу через специальное окно на крышке
• Для точной диагностики работы - ориентируйтесь на цвет индикатора: красный = отключен, зелёный = включен
• Не заменяйте этот автомат на более слабый - даже если он часто выбивает, сначала проверьте нагрузку и целостность проводки
• Серия PROxima от EKF совместима с другими автоматами этой же серии - можно собирать унифицированные щиты
