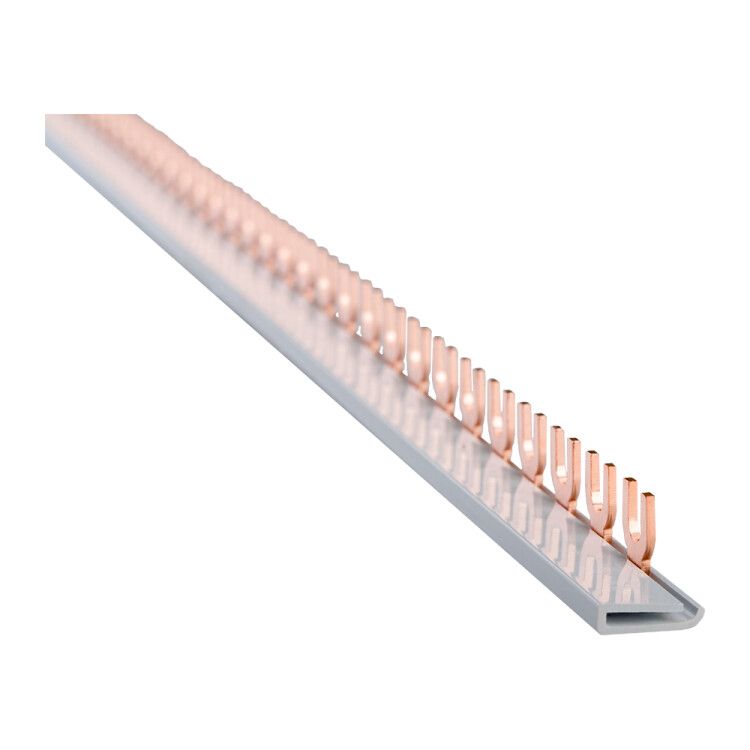

Шина соединительная FORK(вилка)-2Р-63А-(дл.1м) | 143237 КЭАЗ

Шина соединительная вилка 2Р 63А длина 1м от КЭАЗ - это надежный медный проводник в диэлектрическом корпусе, предназначенный для параллельного подключения нескольких устройств в распределительном щите. Артикул 143237 обеспечивает коммуникацию двухполюсных цепей на ток до 63 А, что делает её удобным решением для сборки автоматических выключателей и УЗО.

Назначение и область применения

Шина соединительная вилка 2Р 63А длина 1м используется для создания группового подключения двухполюсных аппаратов - например, автоматических выключателей, УЗО или дифференциальных автоматов. Применяется внутри распределительных щитов в жилых, офисных и промышленных объектах. Подходит для систем освещения, розеточных групп и маломощных потребителей, где требуется компактное и безопасное соединение нескольких цепей без использования многожильных перемычек.

Технические характеристики

• Тип подключения: вилочная - контакты выходят сверху, заходят в зажимы аппаратов
• Количество полюсов: 2 (два отдельных проводящих пути для L и N)
• Номинальный ток: 63 А - допустимый постоянный ток без перегрева
• Количество фаз: 1 (две полюса - одна фаза + ноль)
• Длина: 1 метр - позволяет подключить устройства с шагом 18 мм
• Шаг установки: 18 мм - соответствует стандартному шагу модульных аппаратов
• Материал контактной части: медь - высокая проводимость и устойчивость к окислению
• Корпус: самозатухающий диэлектрик - не поддерживает горение, соответствует требованиям безопасности
• Количество подключаемых устройств: до 54 (при использовании двухполюсных аппаратов с шагом 18 мм)
• Стандарт: ГОСТ Р 50827 (МЭК 670) - соответствие международным нормам качества и испытаний

Совместимость и монтаж

Шина совместима с любыми модульными аппаратами, имеющими стандартную ширину 18 мм и верхнее подключение. Монтаж выполняется путём вставления выводов аппарата в гнёзда шины сверху - без необходимости затяжки болтов. Для правильной установки важно, чтобы глубина входа контакта аппарата соответствовала форме гнезд шины. Шина не требует дополнительных креплений - она фиксируется в DIN-рейке через специальные защёлки или с помощью пластиковых кронштейнов (не входят в комплект).

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ Р 50827 (МЭК 670), что гарантирует механическую прочность, термическую стойкость и электробезопасность. Корпус выполнен из самозатухающего материала, который не распространяет пламя даже при перегрузках. Отсутствие открытых токоведущих частей снижает риск случайного прикосновения при работе в щите.

Преимущества

• Ускоряет сборку щита - заменяет десятки перемычек одним элементом
• Снижает количество точек соединения - повышает надёжность всей цепи
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами
• Уменьшает объем проводки внутри щита - улучшает доступ к аппаратам при обслуживании
• Подходит для массовой установки - идеальна для типовых проектов с большим количеством одинаковых нагрузок

Ограничения применения

• Не предназначен для подключения трёхфазных устройств - только однофазные цепи L+N
• Не работает с аппаратами, имеющими нижнее подключение - требуются модели с верхними клеммами
• Не рекомендуется использовать вне распределительных щитов - не имеет защиты IP и не рассчитана на внешнюю среду
• Поперечное сечение проводящей части не указано - нельзя применять для токов выше 63 А без проверки нагрева

Примеры использования

• Подключение 18 двухполюсных автоматов в квартирном щите - вместо 36 перемычек используется одна шина
• Сборка группы УЗО для розеток на кухне и в ванной комнате
• Формирование питания светильников в офисном помещении с несколькими группами освещения
• Распределение сети 220 В на несколько насосов или вентиляторов в промышленном оборудовании

Практические советы

• Перед монтажом проверьте, что все автоматы имеют верхние клеммы - иначе шина не будет работать
• Убедитесь, что шаг между аппаратами точно 18 мм - отклонение более чем +-1 мм может вызвать плохой контакт
• Не используйте шину для подключения мощных нагрузок (>63 А) - даже если аппараты рассчитаны на больший ток, шина ограничена своим номиналом
• При сборке щита с большим числом устройств - начинайте с крайних положений, чтобы избежать перекоса
• Шина 143237 от КЭAZ совместима с другими изделиями серии «Средства монтажа, аксессуары НКУ» - можно сочетать с аналогичными шинами других полюсов
