Гребенчатая шина /Шина соединительная 2P 63А 1 м. 27х2 контактов ШС-101 - 32031DEK APC

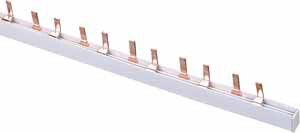

Шина соединительная типа PIN (штырь) 2P до 63А 1 м 27х2 контактов ШС-101 от DEKraft - это компактная медная шина для надёжного параллельного соединения 27 модульных аппаратов в распределительном щите. Подходит для установки автоматов, УЗО и АВДТ с шагом 18 мм. Артикул 32031dek.

Назначение и область применения

Шина ШС-101 используется для создания группового питания нескольких модульных устройств в одном ряду. Она исключает необходимость прокладывать отдельные провода между автоматическими выключателями, УЗО, АВДТ и другими приборами. Применяется в жилых, коммерческих и промышленных щитах, где требуется компактная и надёжная разводка фазы и нуля. Особенно эффективна при сборке щитов с большим числом однотипных устройств - например, на этажных или квартирных распределительных щитах.

Технические характеристики

• Тип подключения: штыревой (PIN) - совместим с модульными аппаратами с контактной площадкой под штырь
• Номинальный ток: 63 А - позволяет подключать устройства с максимальным током защиты до этого значения
• Количество фаз: 2P - две отдельные шины для L (фаза) и N (нулевой проводник)
• Поперечное сечение: 10 мм2 - обеспечивает допустимую нагрузку без перегрева при 63 А
• Максимальное рабочее напряжение: 500 В - соответствует сетям 220/415 В переменного тока
• Номинальное импульсное напряжение: 4 кВ - защищает от кратковременных скачков напряжения
• Количество контактов: 54 (27×2) - 27 мест для подключения фазы + 27 для нуля
• Шаг контактов: 18 мм - точно соответствует стандартному шагу модульных устройств
• Условный ток короткого замыкания: 50 кА - способна выдерживать высокие токи КЗ без повреждений
• Материал: медные токоведущие части, изоляция из самозатухающего пластика
• Длина: 1 метр - хватает для одного ряда из 27 устройств
• Цвет: белый - легко различим в щите, совпадает с цветовой гаммой большинства модульных аппаратов
• Изолированность: да - все токоведущие элементы закрыты, безопасно при работе под напряжением
• Стандарт: TR TS 004/2011 - соответствие требованиям ЕАЭС

Совместимость и монтаж

Шина ШС-101 совместима с любыми модульными аппаратами, имеющими штыревые контакты с шагом 18 мм. Это включает автоматы серии ABB S200, Schneider Easy9, Legrand, IEK, DEKRAFT и другие. Для монтажа:

• Установите шину в щит на DIN-рейку - она имеет специальный крепёжный выступ
• Вставьте каждый аппарат в своё место так, чтобы штырь входил в контактную площадку шины
• Не используйте силу - при правильном совмещении контакты входят плавно
• Проверьте плотность посадки всех 54 контактов - слабый контакт вызывает нагрев
• Обязательно подключите питание к первому и последнему контакту одной из шин - остальные будут работать через внутреннюю связь

Шина уже содержит соединение между соседними контактами - внешние провода нужны только на крайних точках. Ноль (N) подключается аналогично - шина поддерживает подключение к N-проводнику.

Безопасность и стандарты

Шина ШС-101 выполнена в соответствии с требованиями ТР ТС 004/2011 и прошла испытания на термическую стойкость и ударную прочность. Материал корпуса - самозатухающий пластик, предотвращающий распространение пламени. Все токоведущие части полностью изолированы, что снижает риск случайного прикосновения даже при открытых щитах. Изделие рассчитано на работу в условиях температур от -25C до +60C.

Преимущества

• Снижает количество проводов в щите - меньше путаницы, легче обслуживание
• Ускоряет сборку - вместо 54 проводов достаточно 2–4 подводящих
• Повышает надёжность - металлический контакт лучше, чем многократные винтовые соединения
• Уменьшает потери энергии - меньшее переходное сопротивление
• Легко диагностируется - при отказе одного аппарата видно, затронут ли он цепью
• Поддерживает стандартизацию - одинаковый подход ко всем устройствам в ряду

Ограничения применения

• Не подходит для устройств с другим шагом (например, 17,5 мм или 22,5 мм)
• Не применяется для трёхфазных систем - требуются три отдельные шины
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 90% без дополнительной герметизации
• Нельзя применять с аппаратами, у которых штырь расположен не по центру или имеет другой форм-фактор
• Не предназначен для подключения мощных потребителей свыше 63 А - нужна более крупная шина

Примеры использования

• Щит квартиры: 10 автоматов освещения + 8 УЗО + 9 розеточных автоматов - всё подключено на одну шину ШС-101
• Жилой дом: два ряда по 13 устройств - используются две шины (по одной на каждую фазу)
• Производственный щит: группа насосов с УЗО - 27 устройств на одной шине, питание подведено от главного автомата
• Система управления: несколько АВДТ для оборудования с повышенной чувствительностью - шина обеспечивает равномерное распределение напряжения

Практические советы

• Перед монтажом проверьте, что все устройства имеют штыревые контакты - некоторые модели (особенно старые) используют винтовые зажимы
• При использовании в щитах с ограниченным пространством - выбирайте шину с изоляцией, как ШС-101, чтобы избежать коротких замыканий
• Не перегружайте шину: хотя она рассчитана на 63 А, суммарная нагрузка всех подключённых устройств не должна превышать этот порог
• При необходимости удлинить цепь - используйте дополнительные перемычки, а не соединяйте шины напрямую
• В упаковке 6 шин - оптимально для масштабных проектов, где нужно собрать несколько щитов
• При замене одного аппарата - просто выньте его и вставьте новый: шина остаётся на месте
