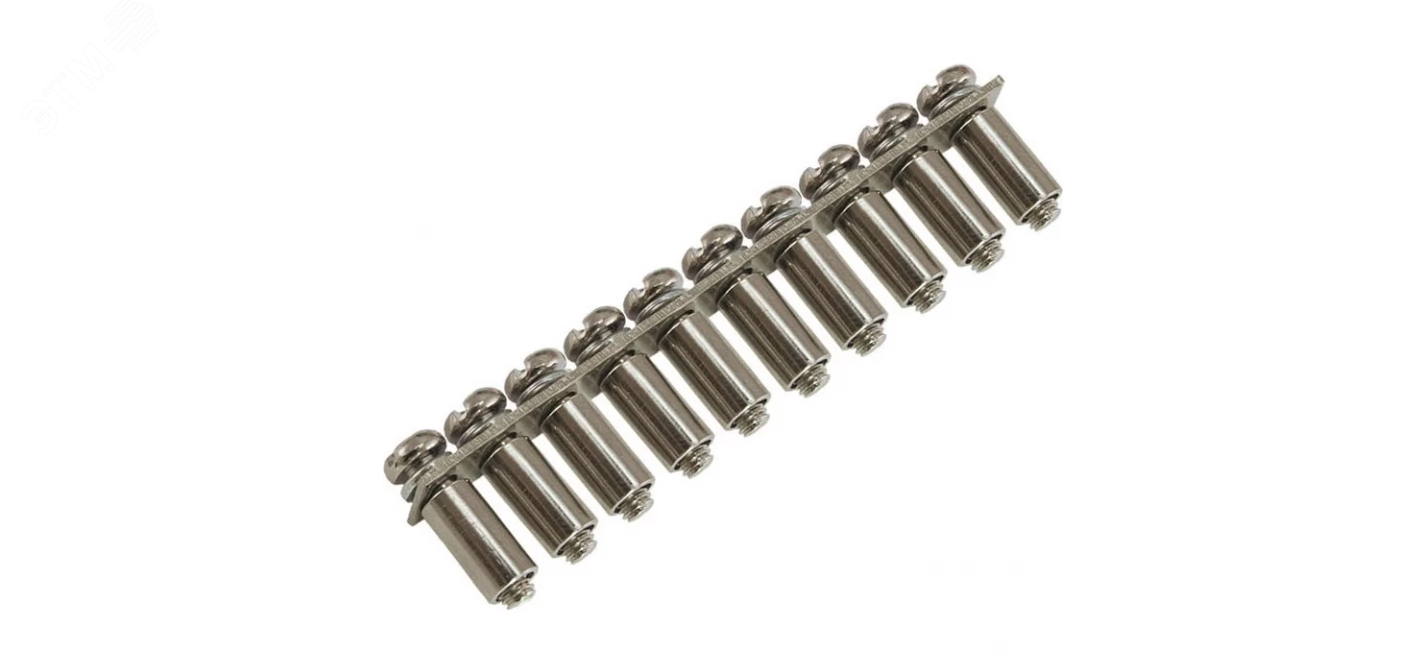

Соединитель шинный ШС-01 для 10 зажимов наборных 4кв.мм DEKraft 32445DEK APC

Шинный соединитель для 10 зажимов наборных 4 мм2 35А ШС-01 от DEKraft предназначен для надёжного электрического соединения нескольких наборных зажимов типа ЗН-101 в распределительных щитах. Этот компонент позволяет заменить множество одиночных перемычек одной универсальной шиной, снижая сложность сборки и повышая надёжность цепи.

Назначение и область применения

ШС-01 используется для создания параллельных соединений между десятью наборными зажимами серии ЗН-101. Применяется в силовых и управляющих цепях, где требуется равномерное распределение тока от одного входящего провода ко многим выходным точкам. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов - например, при подключении автоматических выключателей, УЗО, реле или освещения.

Технические характеристики

• Количество контактов: 10
• Количество перемычек: 10 (встроенные, не требуют доп. элементов)
• Номинальный ток: 35 А
• Максимальное сечение провода: 4 мм2
• Тип изделия: шина соединительная вертикального исполнения
• Способ монтажа: винтовой зажим
• Совместима с зажимами серии ЗН-101
• Количество в упаковке: 40 шт.

Совместимость и монтаж

ШС-01 совместим исключительно с наборными зажимами серии ЗН-101. Монтаж выполняется путём вставления шины в гнёзда зажимов до фиксации - каждый контакт защёлкивается механически. Для подключения проводов используются винты на каждом зажиме. Напряжение питания не регламентировано, но применение ограничивается номиналом 35 А. Перед установкой проверьте, что все зажимы имеют одинаковый тип крепления и шаг расположения - отличия могут помешать плотному соединению.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству серийной продукции DEKraft. Соответствие международным стандартам IEC/EN 60947-7-1 и ГОСТ Р 50030.5.1 не указано производителем - рекомендуется использовать в системах, где соблюдены внутренние нормы предприятия или проектной документации. Не предназначен для работы в условиях взрывоопасной среды.

Преимущества

• Уменьшает число отдельных перемычек - экономит место в щите и снижает риск перепутать соединения.
• Обеспечивает равномерную передачу тока по всем 10 точкам без потерь на переходных сопротивлениях.
• Фиксируется одним движением - не требует дополнительных инструментов кроме отвертки для затяжки зажимов.
• Высокая плотность соединений: 10 контактов на одном модульном элементе.

Ограничения применения

• Не подходит для зажимов других серий - даже аналогичных по внешнему виду.
• Работает только с медными проводниками сечением до 4 мм2 - алюминиевые или более толстые провода не подходят.
• Не рассчитана на частые демонтажи - многократное извлечение может повредить контактные площадки.
• Не применяется в цепях переменного тока выше 35 А или постоянного тока свыше 35 А - возможен перегрев.

Примеры использования

• Подключение 10 автоматических выключателей к одному входному кабелю в групповом щите квартиры.
• Распределение сигнала управления от одного реле на 10 реле-контакторов в промышленном контроллере.
• Создание общей нулевой шины через наборные зажимы ЗН-101 в распределительном щите.

Практические советы

• Перед установкой убедитесь, что все зажимы ЗН-101 установлены на DIN-рейке с одинаковым шагом - иначе шина не войдёт полностью.
• Не используйте ШС-01 в качестве основной шины для больших токов - она лишь соединяет уже существующие зажимы, не является источником питания.
• При сборке щита лучше всего располагать ШС-01 рядом с входным кабелем - так минимизируются длины ответвлений.
• Проверяйте затяжку каждого винта после монтажа - недостаточное усилие вызывает нагрев, избыточное - повреждает пластиковые корпуса зажимов.
• Храните в сухом месте - влага может окислить контактные поверхности, особенно при длительном хранении.
