Выключатель автоматический однополюсный NB1-63 1P 20A 6кА х-ка C (DB) (R) | 179618 CHINT

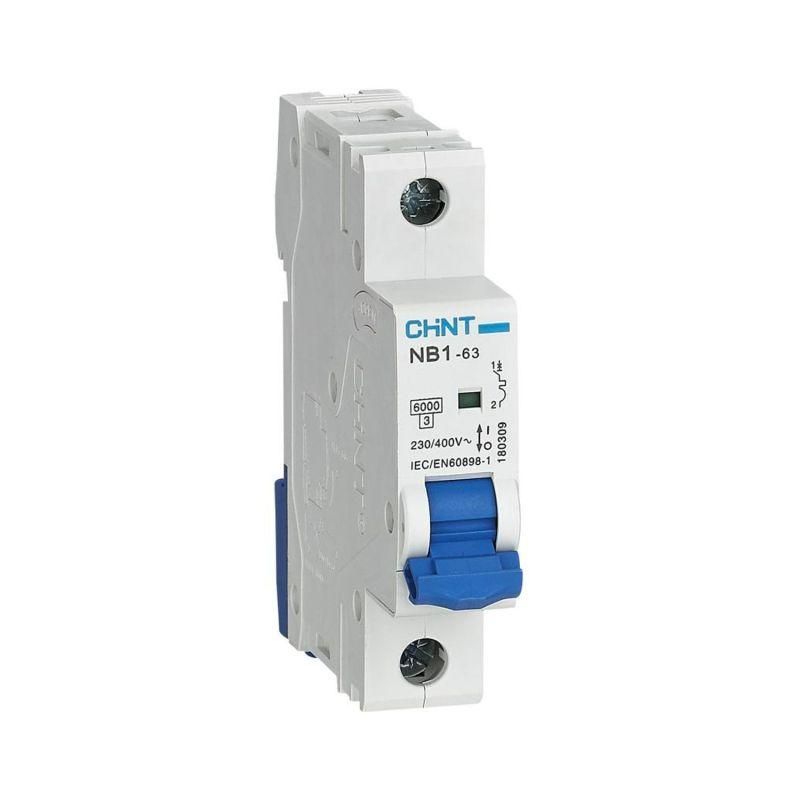

Автоматический выключатель CHINT DB(R) 179618 - это однополюсный модульный аппарат серии NB1-63, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Его характеристика C обеспечивает устойчивую работу при пусковых токах двигателей и других индуктивных нагрузок.

Назначение и область применения

Автоматический выключатель CHINT DB(R) 179618 используется для защиты однофазных цепей с номинальным напряжением до 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и производственных помещений. Применяется для защиты групповых линий освещения, розеток, бытовых приборов и оборудования с умеренным пусковым током - например, насосов, малых компрессоров, светильников с ЭПРА.

Технические характеристики

• Номинальный ток: 20 А - допустимая постоянная нагрузка без срабатывания
• Номинальное напряжение: 230 В - работает в сети 220–240 В переменного тока
• Количество полюсов: 1 - защищает только фазный провод
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с импульсными пусками
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными проводниками от 1 до 25 квадратных миллиметров
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 77,8 мм - требует соответствующего места внутри щита
• Модульная ширина: 1 М - занимает один стандартный модуль (18 мм) на DIN-рейке
• Рабочая температура: от -25 C до +40 C - предназначен для внутренней установки в помещениях
• Тип тока: AC - работает только с переменным током
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупной пыли, но не герметичен
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень загрязнения: 2 - рассчитан на нормальные условия эксплуатации без значительного скопления пыли и влаги

Совместимость и монтаж

Автоматический выключатель CHINT DB(R) 179618 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением 1–25 мм2 - можно применять как одножильные, так и многожильные кабели с наконечниками типа PIN или FORK. Клеммы обеспечивают плотный контакт без необходимости затяжки усилием выше рекомендованного. Устройство легко комбинируется с другими модулями серии NB1-63 в одном щите. Ширина 18 мм позволяет разместить несколько аппаратов рядом без перегрева.

Безопасность и стандарты

Автоматический выключатель CHINT DB(R) 179618 соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Отвечает классу токоограничения 3 - снижает энергию короткого замыкания, что повышает безопасность всей цепи. Категория применения A указывает на соответствие для защиты бытовых и аналогичных нагрузок. Наличие окна индикации положения контакта позволяет визуально определить состояние аппарата - включен/выключен или сработал.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике C - меньше ложных срабатываний при запуске двигателей и люминесцентных светильников
• Высокая механическая износостойкость - до 20 000 операций включения/отключения
• Электрическая долговечность - 10 000 операций под нагрузкой
• Простая визуальная индикация состояния через цветное окно
• Поддержка дополнительных модулей - возможно подключение вспомогательных контактов и расцепителей

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях - требуется установка в закрытые щитовые
• Не предназначен для частого ручного включения/отключения - не является рубильником
• Максимальная рабочая температура +40 C - не рекомендуется для установки в местах с высоким нагревом (например, рядом с печами или мощными преобразователями)
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров с энергосберегающими лампами
• Защита насоса для системы водоснабжения с пуском под нагрузкой
• Линии питания малых станков и компрессоров в мастерских
• Объединённые группы в распределительных щитах с использованием нескольких модулей NB1-63

Практические советы

• Выбирая автомат CHINT DB(R) 179618, проверьте, чтобы сечение кабеля входящей линии соответствовало диапазону 1–25 мм2 - меньшие провода могут перегреваться, большие - плохо фиксироваться в клеммах
• При сборке щита соблюдайте шаг 18 мм между модулями - это обеспечит доступ к клеммам и предотвратит перегрев
• Если требуется удалённая сигнализация срабатывания, используйте дополнительный контакт XF9J - он совместим со всеми аппаратами серии NB1-63
• Не устанавливайте этот автомат вместо УЗО - для защиты людей от поражения током необходима отдельная дифференциальная защита
• При замене старого автомата сверьте характеристику C - если ранее был тип B, возможны ложные срабатывания при подключении новых нагрузок
