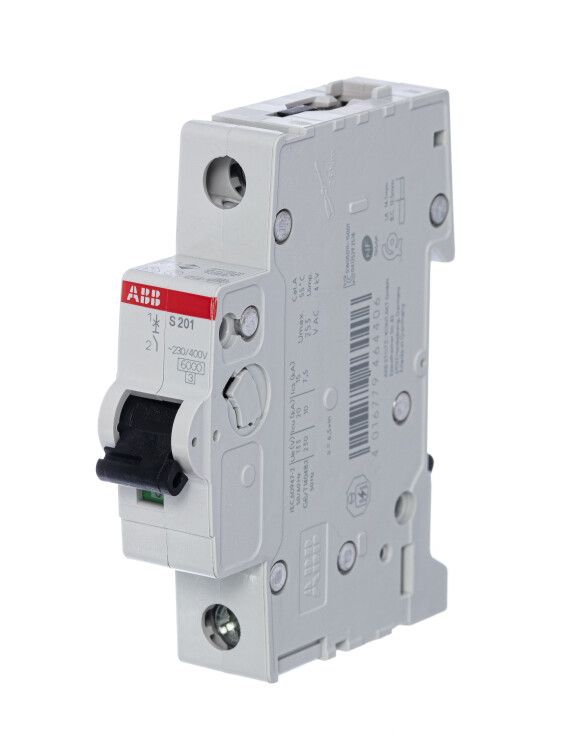

Выключатель автоматический однополюсный S201 20А C 6кА (S201 C20) | 2CDS251001R0204 ABB

Автоматический выключатель ABB S201 C20 - однополюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного и постоянного тока.

Назначение и область применения

Выключатель автоматический ABB S201 C20 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других помещений с сетями до 230 В. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования. Может использоваться как в однофазных, так и в многополюсных системах - как часть составной защиты.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 20 А
• Номинальное напряжение: 230 В
• Номинальное напряжение изоляции: 440 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, небольшие двигатели)
• Тип напряжения: AC/DC - работает как в сети переменного, так и постоянного тока
• Сечение подключаемого провода: 0,75–35 мм2
• Частота: 50–60 Гц
• Рабочая температура: от –25 C до +55 C
• Степень защиты: IP2X - предотвращает доступ пальцев к токоведущим частям, но не защищает от брызг воды
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны скачки напряжения
• Степень загрязнения: 3 - допустимо применение в условиях повышенной запылённости и влажности
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 69 мм
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Климатическое исполнение: УХЛ3.1 - предназначен для работы в помещениях с умеренно холодным и влажным климатом

Совместимость и монтаж

Выключатель ABB S201 C20 монтируется на стандартную DIN-рейку типа TS35. Фиксация происходит с помощью защелки - для снятия достаточно слегка оттянуть её отверткой через специальное отверстие. Установка занимает несколько секунд. Подключение проводов выполняется к винтовым зажимам - рекомендуется использовать гибкие или одножильные медные провода сечением от 0,75 до 35 мм2. Перед затяжкой проверьте надёжность соединения - недостаточно плотный контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают безопасную работу даже при значительных аварийных режимах.

Преимущества

• Высокая отключающая способность (6 кА) - подходит для современных сетей с увеличенными токами КЗ
• Широкий диапазон сечений проводов - совместим с большинством типов кабелей
• Поддержка AC/DC - универсальность для различных систем управления
• Функция токоограничения класса 3 - снижает риск повреждения оборудования при КЗ
• Простая и надёжная защелка для монтажа на DIN-рейку
• Совместимость с другими устройствами серии S200 - можно собирать компактные щиты с единым дизайном и принципом подключения

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP2X не защищает от влаги и пыли
• Не следует использовать в местах с постоянным воздействием химических паров, масла или агрессивных веществ
• Не подходит для защиты мощных двигателей с высоким пусковым током - для них требуется характеристика D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не рекомендован для открытого монтажа на стене без корпуса - требует установки в распределительный щит

Примеры использования

• Защита группы розеток в квартире или офисе
• Коммутация осветительных цепей с люминесцентными и светодиодными светильниками
• Защита насосов, вентиляторов, малых станков в мастерских
• Как элемент в сборке щита управления на производстве
• Дополнение в существующих щитах с уже установленными устройствами серии S200

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (20 А) соответствует сечению кабеля - для 20 А оптимально сечение 2,5 мм2 меди, но возможно и 4 мм2 для длинных линий
• Перед заменой автомата всегда отключите питание - даже при выключенном положении рычажка ток может проходить через другие пути
• При установке нескольких автоматов рядом - оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Если планируете подключать кабель сечением более 10 мм2 - используйте наконечники (наконечники типа НШВИ) для надёжного контакта
• Для комплексной защиты добавьте УЗО перед этим автоматом - он не защищает от утечек тока
• Проверяйте маркировку на корпусе: ABB S201 C20 - именно эта модель имеет характеристику C и 20 А; не путайте с B-характеристикой или другим номиналом
