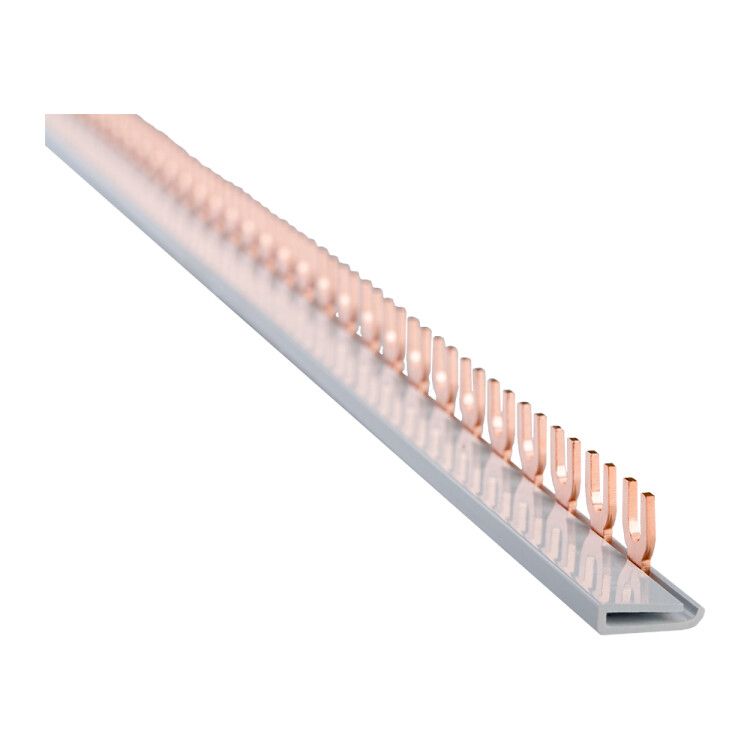

Шина соединительная FORK(вилка)-1Р-63А-(дл.1м) | 143236 КЭАЗ

Шина соединительная вилка 1Р 63А длина 1м от КЭАЗ предназначена для надёжного распределения тока между множеством однополюсных автоматических выключателей в щитовой. Эта модель обеспечивает компактное и безопасное подключение до 54 устройств, снижает количество проводов и ускоряет монтаж. Артикул 143236 - часть серийного решения КЭАЗ для сборки НКУ.

Назначение и область применения

Шина соединительная вилка 1Р 63А длина 1м используется для параллельного подключения нескольких однополюсных автоматов, УЗИП, реле или других коммутационных аппаратов в одном ряду. Применяется в силовых и распределительных щитах жилых, промышленных и коммерческих объектах. Подходит для систем освещения, насосов, вентиляции, малой мощности оборудования. Особенно эффективна там, где требуется много одинаковых однофазных цепей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может проходить через шину без перегрева;
• Тип подключения: вилка - контактные элементы имеют форму выступающих пластин, которые вставляются в зажимы автоматов;
• Количество фаз: 1 - работает только в однофазных сетях переменного тока;
• Количество контактов: 54 - позволяет подключить до 54 однополюсных устройств;
• Количество подключаемых устройств: 54 - совпадает с числом контактов, каждый контакт рассчитан на один автомат;
• Шаг между контактами: 18 мм - соответствует стандартному шагу модульных автоматов;
• Длина: 1 м - оптимальна для установки в типовые щиты шириной до 900–1000 мм;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долговечность;
• Корпус: самозатухающий диэлектрик - не поддерживает горение, повышает пожарную безопасность;
• Стандарт: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и испытаний для коммутационных шин.

Совместимость и монтаж

Шина совместима с любыми однополюсными автоматическими выключателями, имеющими стандартный шаг 18 мм и верхнее подключение. Монтируется сверху - устанавливается поверх автомата так, чтобы его входные клеммы попали точно на выступающие медные пластины. Для фиксации используются специальные защёлки или болты, предусмотренные конструкцией автомата. Не требует дополнительных кабелей между устройствами. Установка выполняется после предварительного отключения питания. Обязательно проверьте, что все автоматы одного типа и одной серии - различия в форме клемм могут помешать плотному контакту.

Безопасность и стандарты

Шина соединительная вилка 1Р 63А длина 1м изготовлена в соответствии с ГОСТ Р 50827 (МЭК 670), что гарантирует механическую прочность, термическую устойчивость и электробезопасность. Корпус выполнен из материалов, не поддерживающих горение, и не содержит свободных металлических частей. Соответствует нормам для использования внутри распределительных щитов класса IP20. Не предназначен для открытой установки вне щита или во влажных средах.

Преимущества

• Снижение количества проводов - вместо десятков перемычек одна шина заменяет всю группу;
• Ускоренный монтаж - время установки группы автоматов сокращается на 40–60%;
• Высокая надёжность контакта - медные пластины обеспечивают равномерное давление и минимальное нагревание;
• Чёткая визуальная диагностика - легко заметить, какой автомат не подключен или имеет плохой контакт;
• Поддержка массового производства - идеальна для крупных проектов с большим числом одинаковых цепей.

Ограничения применения

• Не применяется в трёх- и четырёхполюсных цепях - только для однополюсных устройств;
• Не допускается использование с автоматами, имеющими нижнее подключение - шина монтируется исключительно сверху;
• Не рекомендуется применять в условиях повышенной влажности, запылённости или внешней температуре выше +40 C без принудительного охлаждения;
• Плохо сочетается с автоматами старых моделей, у которых форма клемм отличается от стандарта IEC/EN 60947;
• Нулевой проводник нельзя использовать как рабочий - шина предназначена только для фазного провода.

Примеры использования

• Щит освещения квартиры - 24 однополюсных автомата на светильники и розетки;
• Производственный участок - группа автоматов для управления 30 станками с однофазным питанием;
• Жилищный комплекс - распределение энергии по этажам с использованием 50+ однополюсных выключателей;
• Объекты с высокой плотностью нагрузок - кафе, офисы, гостиницы, где каждая комната имеет автономный автомат защиты.

Практические советы

• Перед монтажом проверьте, что все автоматы имеют одинаковый шаг 18 мм - даже небольшое отклонение вызывает плохой контакт;
• Не затягивайте клеммы автоматов слишком сильно - можно повредить медные пластины шины;
• Избегайте перегрузки - суммарная нагрузка всех подключенных устройств не должна превышать 63 А;
• Для удобства обслуживания используйте шину вместе с маркировочными бирками на каждом автомате;
• Если вам нужна более длинная шина - несколько единиц можно последовательно соединить, соблюдая полярность и герметичность контактов;
• Проверяйте наличие напряжения перед первым включением - шина находится под потенциалом сразу после подсоединения к источникам питания.
