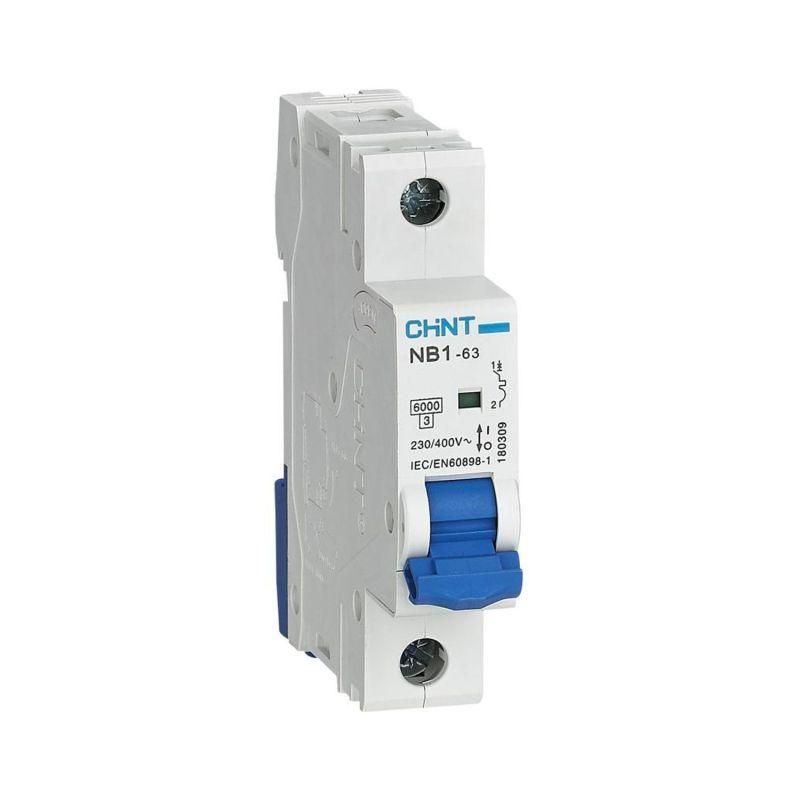

Выключатель автоматический однополюсный NB1-63 1P 16A 6кА х-ка B (DB) (R) | 179602 CHINT

Автоматический выключатель NB1-63 от CHINT - это надёжный однополюсный модульный аппарат с номинальным током 16 А и характеристикой срабатывания B, предназначенный для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Устройство совместимо со стандартными DIN-рейками и применяется там, где требуется точная защита при умеренных пусковых токах.

Назначение и область применения

Выключатель NB1-63 используется для защиты однофазных электрических цепей с напряжением до 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Характеристика B обеспечивает срабатывание при токах в 3–5 раз выше номинала, что делает его идеальным для защиты освещения, бытовой техники и электроники - там, где пусковые токи невелики.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Характеристика срабатывания: B (реагирует на перегрузки и КЗ при токах 3–5×I_n)
• Номинальная отключающая способность: 6 кА
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Тип тока: переменный (AC), 50–60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая влажность
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого отключения

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются провода сечением до 2,5 мм2 (медные) - через винтовые зажимы. Также возможна коммутация с шинами типов PIN и FORK. Выключатель NB1-63 занимает один модуль, поэтому легко встраивается в щиты с ограниченным местом. Индикатор положения контактов (зелёное/красное окно) позволяет визуально определить состояние аппарата - включен/отключен или сработал.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Применяется в условиях класса загрязнения 2 - то есть в помещениях с нормальной степенью запылённости и отсутствием агрессивных паров. Напряжение изоляции 500 В гарантирует безопасность при случайном повышении напряжения в сети. Отключающая способность 6 кА позволяет выдерживать типичные токи КЗ в квартирах и малых предприятиях.

Преимущества

• Надёжное срабатывание при перегрузках благодаря характеристике B - минимизирует ложные отключения от пусковых токов светильников и зарядных устройств
• Компактный формат (1 модуль) экономит место в щите
• Яркий визуальный индикатор положения контакта - удобен при диагностике
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при частом использовании
• Поддержка дополнительных модулей (XF9, S9, V9) - возможность удалённой сигнализации и управления

Ограничения применения

Не предназначен для работы в условиях высокой влажности, пыли или на улице - IP20 не обеспечивает защиту от внешней среды. Не рекомендуется использовать в цепях с постоянными пусковыми токами более 5×I_n (например, мощные двигатели, сварочные аппараты) - для них нужна характеристика C или D. Не работает при напряжении ниже 180 В или выше 250 В. Не следует применять в системах с TN-C - требуются устройства с защитным нулём (1P+N).

Примеры использования

• Защита группы розеток в кухне или комнате
• Щитовая защита осветительных контуров
• Питание компьютеров, телевизоров, зарядных станций
• Линии питания бытовой техники с низким пусковым током (холодильник, микроволновка)
• В качестве входного автомата в квартирном щите при наличии нескольких групп

Практические советы

• Выбирая NB1-63, проверьте, чтобы сечение кабеля соответствовало номиналу 16 А - обычно 2,5 мм2 медного провода
• При установке в щит с несколькими автоматами соблюдайте порядок: ввод → основной → групповые. NB1-63 можно использовать как групповой
• Если планируете дистанционную сигнализацию срабатывания - выбирайте версию с дополнительным контактом XF9J
• Не используйте этот автомат для защиты двигателей, насосов или оборудования с высоким пусковым током - он будет часто отключаться
• Проверяйте индикатор после каждого отключения - красный цвет означает срабатывание по КЗ или перегрузке, а не просто ручное отключение
