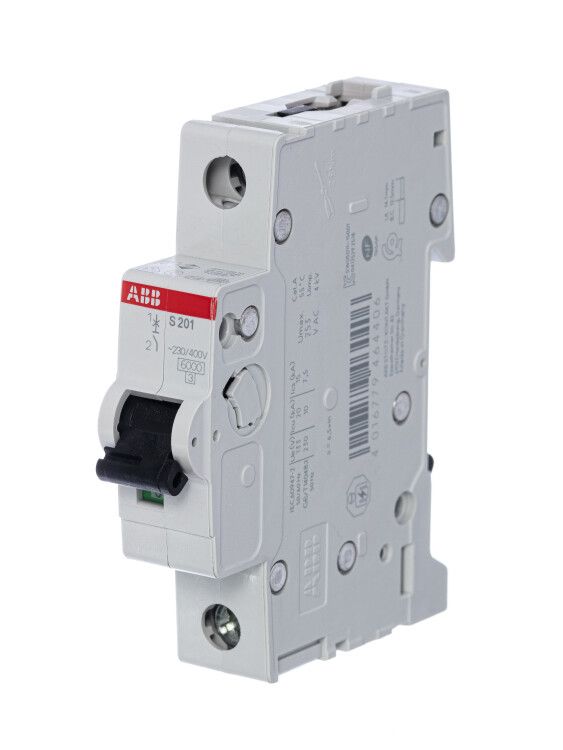

Выключатель автоматический S201 B 16А 6кА ABB 2CDS251001R1165

Автоматический выключатель ABB S200 с артикулом 2CDs251001R1165 - это однополюсный модульный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Он рассчитан на работу в бытовых и промышленных сетях с напряжением до 230 В и применяется там, где требуется надежная и точная защита нагрузки. Устройство устанавливается на DIN-рейку и совместимо со стандартными щитами.

Назначение и область применения

Автоматический выключатель ABB S200 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазной сетью 220–230 В. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Количество полюсов: 1 - управляет одной фазой сети.
• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеально подходит для бытовых нагрузок с небольшими пусковыми токами (например, светильники, зарядные устройства).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Номинальное напряжение: 220–230 В переменного тока (AC); допускает работу и при постоянном токе (DC).
• Сечение проводника: 0,75 – 35 мм2 - можно подключать медные провода любого сечения в этом диапазоне.
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения.
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения, снижает энергию КЗ, что повышает безопасность проводки.
• Степень защиты: IP2X - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды или пыли.
• Рабочая температура: от -25C до +55C - работает в большинстве климатических зон России, включая неотапливаемые помещения.
• Модульная ширина: 1 модуль - занимает минимальное место в щите.
• Глубина монтажа: 69 мм - требует достаточного внутреннего объема щита.
• Частота: 50 Гц - оптимизирован для российских сетей.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны значительные переходные процессы.
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности и влажности.

Совместимость и монтаж

Выключатель ABB S200 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для демонтажа - оттяните защелку с помощью плоской отвертки, вставленной в специальное углубление. Клеммы для подключения проводов расположены сверху и снизу, имеют винтовой зажим. Подключайте провода плотно, без зачищенного изоляционного слоя более чем на 8 мм. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям безопасности, надежности и долговечности. Класс токоограничения 3 и степень защиты IP2X обеспечивают защиту от случайного прикосновения и минимизируют риск возгорания при аварии.

Преимущества

• Надежная работа благодаря проверенной технологии ABB - известному бренду в области электрооборудования.
• Точная характеристика “B” - меньше ложных срабатываний при пуске ламп и электроники.
• Малый габарит (1 модуль) - экономия места в щите.
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже.
• Возможность установки дополнительных модулей (блоки сигнализации, расцепители) - расширяемость системы.

Ограничения применения

• Не предназначен для трехфазных систем - нужен трёхполюсный вариант.
• Не защищен от попадания воды или пыли - нельзя использовать во влажных, открытых или грязных местах без дополнительной защиты (корпус IP54+).
• Не рекомендован для мощных двигателей или оборудования с высокими пусковыми токами - для них лучше выбрать характеристику C или D.
• Работает только при температуре выше -25C - в холодных условиях (например, на улице) требует термокамеры или утепленного щита.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отдельная защита осветительной цепи с LED-лампами.
• Щитовая защита для холодильника, стиральной машины, микроволновой печи.
• Контроль питания маломощных станков, насосов, конвейеров в цехах с низким уровнем пусковых токов.

Практические советы

• Выбирая автомат, всегда проверяйте, чтобы номинальный ток был равен или чуть больше расчетного тока нагрузки (не более 125%).
• При использовании в старых домах с алюминиевой проводкой - обязательно используйте наконечники и контролируйте момент затяжки клемм.
• Не устанавливайте несколько автоматов одного типа на одну цепь - это не увеличивает надежность, а усложняет поиск неисправности.
• Перед заменой автомата отключите питание всей цепи - даже при выключенном положении рычажка ток может проходить через другие пути.
• Для удобства обслуживания пометьте каждый автомат этикеткой с указанием защищаемой цепи.
