Автоматический выключатель 1P 16А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-1-16B-pro

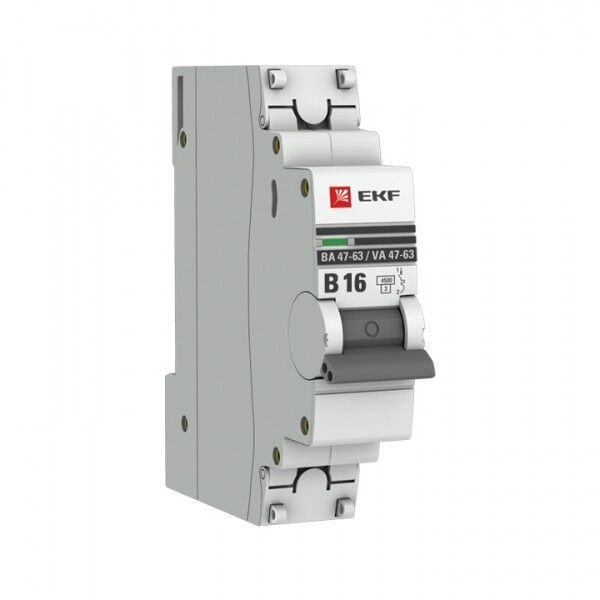

Автоматический выключатель модульный однополюсный 16А B 4,5кА ВА 47-63 от EKF предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот выключатель серии ВА 47-63 совмещает надёжную работу, простую установку на DIN-рейку и повышенную безопасность за счёт закрывающих крышечек и цветового индикатора.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16А B 4,5кА ВА 47-63 используется для защиты групповых цепей в жилых и общественных помещениях: квартирах, офисах, школах, детских учреждениях. Он обеспечивает отключение питания при превышении допустимой нагрузки (перегрузка) или возникновении аварийного тока (короткое замыкание). Применяется в распределительных щитках вместо предохранителей. Подходит для систем с напряжением 230 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (освещение, розетки, бытовая техника);
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 230 В AC / 660 В изоляции - работает в однофазных сетях, изоляция рассчитана на более высокие напряжения для безопасности;
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода любого распространённого сечения;
• Тип расцепителя: тепловой + электромагнитный - тепловой реагирует на длительную перегрузку, электромагнитный - на внезапный скачок тока;
• Ширина: 1 модуль (17,5 мм) - стандартный размер для компактной установки в щитках;
• Глубина монтажа: 41 мм - требуемый запас места за DIN-рейкой;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, например, в подъездах или гаражах;
• Потери мощности: 5,5 Вт - энергопотребление самого аппарата при работе; влияет на нагрев в плотно укомплектованных щитах;
• Класс токоограничения: 3 - быстрое отключение снижает энергию КЗ, повышая безопасность оборудования;
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны импульсы напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молнии или включения крупных двигателей;
• Серия: ВА 47-63 - технологически проверенная серия от EKF PROxima с улучшенной конструкцией;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с контролируемой влажностью;
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-2-2006) - соответствие международным требованиям к автоматическим выключателям для бытового использования.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 16А B 4,5кА ВА 47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтировать можно как в новых, так и в существующих распределительных щитах. Для подключения используйте провода сечением от 1 до 25 мм2 - зажимы рассчитаны на многожильные и одножильные провода. Перед затяжкой убедитесь, что изоляция удалена на 8–10 мм, чтобы избежать плохого контакта. После установки проверьте фиксацию: выключатель должен плотно сидеть на рейке и не болтаться. Цветовая индикация (зелёный/красный) показывает состояние: включён/выключен.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и имеет класс токоограничения 3, что снижает риск повреждения проводки при КЗ. Конструкция предусматривает пластиковые крышки над зажимами - они предотвращают случайное прикосновение к токоведущим частям и позволяют опломбировать устройство для контроля доступа. Наличие двух типов расцепления (теплового и электромагнитного) гарантирует защиту как от долговременной перегрузки, так и от внезапных аварий. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных сухих помещениях без пылевых выбросов.

Преимущества

• Усиленный корпус с заклёпками - не деформируется даже при частом включении/отключении;
• Цветной индикатор состояния - легко определить, включён ли выключатель, без вскрытия щита;
• Защитные крышки на зажимах - повышают безопасность при обслуживании и препятствуют несанкционированному доступу;
• Подходящая характеристика B - оптимальна для домашних потребителей, не даёт ложных срабатываний при включении ламп или холодильников;
• Длительная гарантия - 84 месяца (7 лет) - свидетельствует о высоком качестве сборки и материалов;
• Совместим с другими элементами серии PROxima - легко формировать единый щит с реле, УЗО, контактами того же бренда.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется для промышленных объектов с высокими пусковыми токами (например, большие насосы, компрессоры) - лучше выбрать характеристику C или D;
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц;
• Не следует использовать в местах с частыми перепадами напряжения выше 4 кВ - хотя он выдерживает импульсы, длительные колебания требуют дополнительной защиты ( surge protector );
• Необходимо соблюдать минимальное расстояние между соседними выключателями - особенно при большой плотности монтажа, чтобы избежать перегрева из-за потерь мощности 5,5 Вт на каждом устройстве.

Примеры использования

• Защита осветительной группы в квартире - 16 А хватает на 10–12 точек освещения;
• Щиток на этаже многоэтажного дома - один выключатель на одну комнату или кухню;
• Распределительный щит в офисном помещении - для розеточных групп;
• Щит в гараже или подвале - благодаря рабочему диапазону температур от –25 C подходит для неотапливаемых помещений;
• Замена старого автомата в щите после выхода из строя - совпадает по габаритам и характеристикам с большинством аналогичных устройств.

Практические советы

• Перед заменой автомата всегда отключайте питание всей цепи - даже если выключатель в положении “OFF” - он не размыкает ноль!
• При подключении проводов не перетягивайте винты - это может повредить зажим или вызвать перегрев;
• Если в щите установлено больше 5–6 автоматов подряд - учитывайте суммарные потери мощности (5,5 Вт × количество) - возможно, потребуется принудительное охлаждение или увеличение интервалов;
• Для пломбировки используйте специальные термостойкие пломбы - они не разрушатся при нагреве;
• Проверяйте цвет индикатора перед каждым включением - красный = отключён, зелёный = включён - это экономит время при диагностике;
• При проектировании щита - учитывайте, что этот выключатель занимает 1 модуль, а глубина монтажа 41 мм - не забудьте оставить место для других элементов и кабелей.
