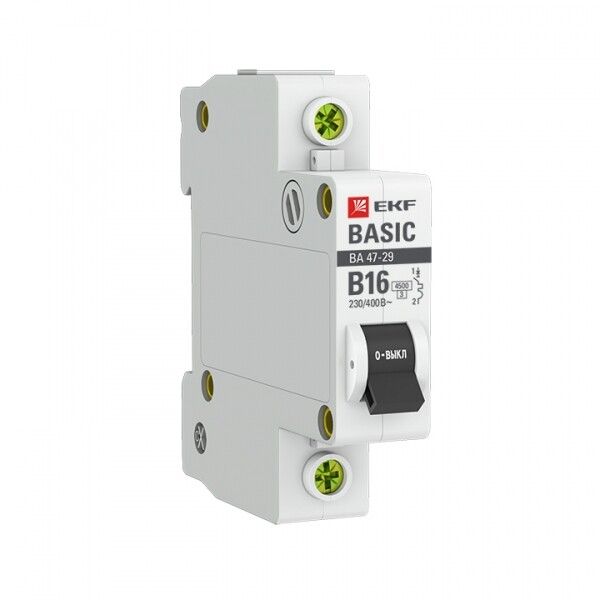

Автоматический выключатель 1P 16А (B) 4,5кА ВА 47-29 EKF Basic - mcb4729-1-16-B

Автоматический выключатель модульный однополюсный 16А B 4,5кА ВА 47-29 Basic от EKF предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и легкопромышленных сетях. Этот аппарат - часть серийного решения Basic, сочетающего надежность, простоту монтажа и доступную стоимость.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16А B 4,5кА ВА 47-29 Basic защищает одиночные цепи переменного тока на напряжение до 230 В. Подходит для установки в распределительных щитках жилых домов, офисов, магазинов и небольших производственных помещений. Применяется для защиты освещения, розеточных групп, бытовой техники и других нагрузок до 16 А.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать как медные, так и алюминиевые жилы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытые щиты
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 50 мм - требует минимального свободного пространства за щитком
• Рабочая температура: от –10C до +50C - допустимый диапазон для обычных условий эксплуатации
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность оборудования
• Категория перенапряжения: III - рассчитан на использование в распределительных системах вторичного уровня
• Степень загрязнения: 2 - подходит для помещений с умеренной запыленностью (не для сырых или пыльных зон)

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией за верхний зацеп - достаточно плотно прижать устройство к рейке до характерного щелчка. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 25 мм2. Оба типа проводников - медь и алюминий - совместимы, однако при использовании алюминия рекомендуется применять специальные контактные смазки и контролировать затяжку винта.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1. Сертифицирован для использования в сетях с классом перенапряжения III и степенью загрязнения 2. Конструкция обеспечивает механическую и тепловую устойчивость при многократных срабатываниях. Наличие класса токоограничения 3 снижает риск возгорания при аварии.

Преимущества

• Проверенная конструкция - базовая платформа, используемая десятки лет в различных странах
• Экономия до 50% по сравнению с аналогами европейских брендов
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых объектов
• Узкая модульная ширина - позволяет компактно размещать несколько автоматов в одном щите
• Гарантия 3 года - подтверждение качества сборки и материалов

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них требуется характеристика C или D
• Не используется в сетях постоянного тока (DC) - только для AC 50 Гц
• Не рекомендуется для установки в местах с температурой ниже –10C или выше +50C - возможны отказы в работе
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Защита группы розеток в квартире (до 16 А)
• Отключение осветительной сети в офисе
• Щиток на этаже многоэтажного дома - как основной автомат для одной комнаты
• Индивидуальная защита бойлера, стиральной машины или кондиционера малой мощности

Практические советы

• При подборе автомата убедитесь, что суммарная мощность всех подключённых приборов не превышает 3,7 кВт (при 230 В и 16 А)
• Если в щите уже установлены другие автоматы ВА 47-29 - можно использовать те же типовые клеммы и соединители
• При замене старого автомата проверьте сечение провода: если оно меньше 1 мм2 - потребуется переходник или перемычка
• Для долговечности не перегружайте контакты - не затягивайте винты слишком сильно, особенно при подключении алюминия
• При проектировании щита учтите, что глубина монтажа составляет 50 мм - выбирайте корпуса с достаточным внутренним объемом
