Выключатель автоматический двухполюсный NB1-63 2P 50A 6кА х-ка C (DB) (R) | 179666 CHINT

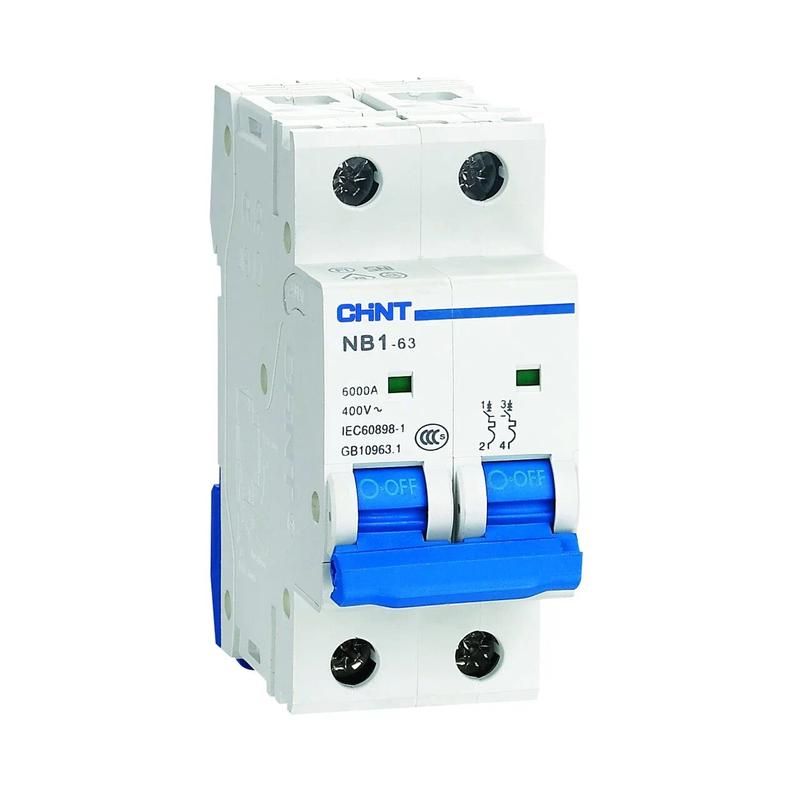

Автоматический выключатель NB1-63 от CHINT - двухполюсный модульный аппарат на 50 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях 400 В.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей переменного тока с номинальным напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита от перегрузок и импульсных токов короткого замыкания - например, для групповой защиты розеточных контуров, мощного оборудования, систем вентиляции или насосов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - защищает два фазных провода одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое выдерживает изоляция без пробоя
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с пусковыми токами (электродвигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Тип тока: переменный (AC)
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Рабочая температура: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри закрытых щитов
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - обеспечивает снижение энергии КЗ через выключатель

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые типовые распределительные щиты. Для подключения используются кабели сечением до 25 мм2 (медные) или 35 мм2 (алюминиевые) - проверьте соответствие по паспорту производителя. Возможна комбинированная сборка с другими автоматами серии NB1-63. Подключение осуществляется снизу или сверху - вход и выход взаимозаменяемы. Наличие окошка индикации позволяет визуально определить состояние контакта: «ON» - включен, «OFF» - отключен.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Сертифицирован для использования в электроустановках до 1000 В AC. Категория применения A гарантирует защиту именно от перегрузок и КЗ, а не от других видов повреждений. Отсутствие герметизации (IP20) требует установки только во внутренних щитах, исключающих доступ воды и пыли.

Преимущества

• Универсальная характеристика C - хорошо сочетает чувствительность к перегрузкам и устойчивость к пусковым токам
• Высокая отключающая способность (6 кА) - подходит для современных сетей с высокой потенциальной мощностью КЗ
• Надёжная механическая и электрическая износостойкость - долгий срок службы даже при частых операциях
• Возможность дополнительной комплектации - можно добавить вспомогательные контакты, расцепители и сигнальные устройства
• Прозрачная индикация положения контактов - удобство диагностики без тестера

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для защиты очень чувствительных электронных устройств - характеристика C имеет задержку при срабатывании
• Не подходит для частого ручного включения/отключения - лучше использовать контакторы
• Максимальный ток 50 А - для нагрузок выше 63 А требуется другой автомат

Примеры использования

• Защита группы розеток в квартире с подключёнными холодильником, микроволновкой и стиральной машиной
• Щитовая защита насосной станции в частном доме
• Линия питания конвейера или воздушного компрессора на производстве
• Общий ввод в этажный щит многоквартирного дома (при условии согласования с проектом)

Практические советы

• Выбирая автомат NB1-63, убедитесь, что суммарная мощность подключённых устройств не превышает 11 кВт (при 220 В) или 20 кВт (при 400 В)
• При использовании в условиях повышенной влажности (гараж, подвал) обязательно используйте герметичный бокс или внешнюю защиту
• Для удалённой сигнализации срабатывания добавьте вспомогательный контакт XF9 или сигнал аварии XF9J
• Не путайте характеристику C с B - для освещения и электроники чаще нужна B, для двигателей - C
• Проверяйте посадочные размеры перед покупкой - ширина 36 мм должна точно подходить под вашу рейку
• При замене старого автомата - сравнивайте не только ток, но и класс токоограничения и отключающую способность
